高速帶傳動

當帶速v>30m/s，最高轉速n1=10000r/min~50000r/min的傳動稱為高速傳動。主要用於增速傳動。高速帶傳動（high speed belt drive）可靠，運轉平穩，具有一定壽命。為減小帶傳動時帶的離心力，要求帶為重量輕薄且均勻、撓性好又無接頭的環形平帶。

簡介

帶速心> 30m/s、高速軸轉速n= 10000~ 50000r/min的帶傳動稱為高速帶傳動。它主要用於增速以驅動高速工具機、粉碎機、離心機以及某些其他機器，其增速比一般為2~4，有時可達8。

材料

高速帶都採用重量輕、厚度薄、撓曲性好的環形平帶，如麻織帶、絲織帶、錦綸編織帶、薄形強力錦綸帶及高速環形膠帶等，以保證傳動可靠、運轉平穩，並具有一定的壽命。

結構

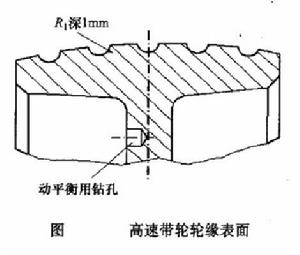

高速帶輪輪緣

為防止脫帶，主、從動帶輪的輪緣表面應加工出凸度，一般製成鼓形面或雙錐面如圖a所示。輪緣表面還應加工出環形槽如圖b所示，以避免高速運轉時帶與帶輪輪緣表面間形成氣墊。

特點

高速帶的帶輪應力求重量輕、質量分布均勻及運轉時空氣阻力小。帶輪材料通常用鋼或鋁合金，各表面需精加工，最後應經過動平衡。

影響因素

高速帶傳動中，帶在單位時間內的繞轉次數u，是影響帶的壽命的主要因素，因此限制U<45~ 100s 。
