高精度功率分析儀

高精度功率分析儀

高精度功率分析儀是用於各類變頻調速系統的電壓、電流、功率、諧波等電量測試、計量的新型測量設備,是變頻技術高速發展的必然產物,也是變頻技術持續健康發展的重要基礎儀器,更是變頻設備能效評測不可或缺的工具。

簡介

高精度功率分析儀根據特點有時也稱寬頻功率分析儀或變頻功率分析儀。

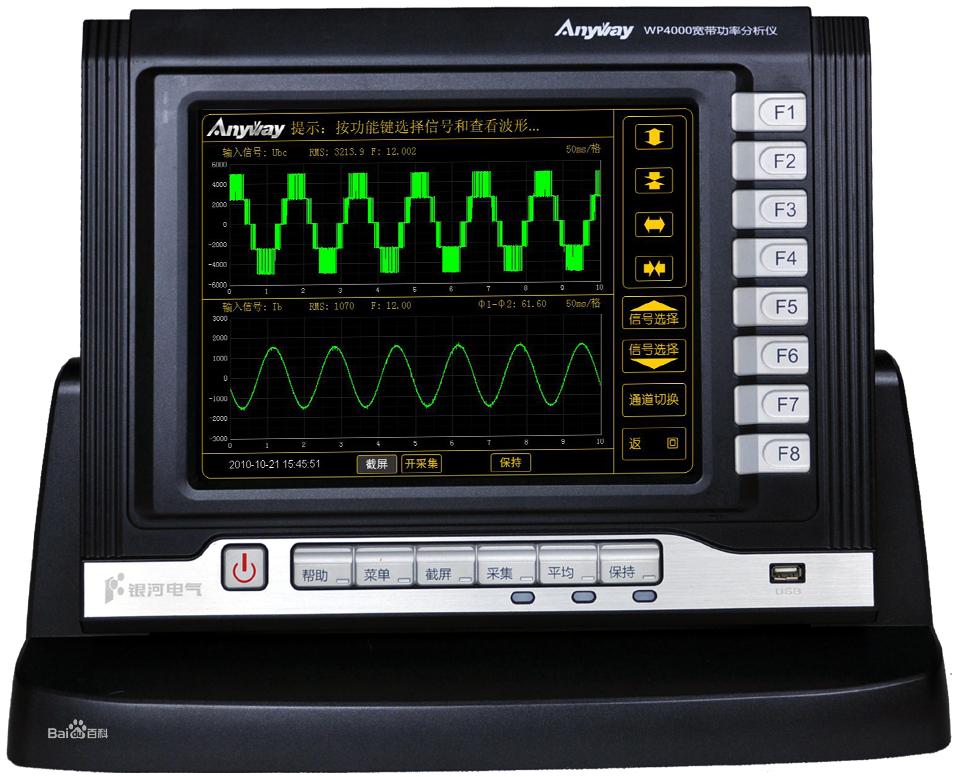

高精度功率分析儀 高精度功率分析儀

特點

前端數位化

IEC指出:將被測參量轉變為數字量參數更為合理,原因在於對傳統模擬量輸出變送器的模擬量輸出要求是基於有局限的常規技術,並非依據使用被測參量信息的設備的實際需要。

測量的目的是基於某種需要對被測量的信息進行感知、分析和處理。其核心價值在於對測量行為所獲取的信息“分析和處理”的質量。
感測器與二次儀表之間的模擬量傳輸線路,是引入電磁干擾的主要環節;同一電磁環境下,信號越小,傳輸線路越長,受干擾程度越大。
電磁環境日益複雜,經實驗室計量檢定的高精度測量裝置,受電磁干擾的影響,在工業現場不一定能夠發揮其應有的精度特性,甚至不一定能夠正常運行。
工業社會的快速發展使對測量的準確性、合理性和高效率提出了更高的要求,顯而易見,融合著現代計算機技術、網路技術、通訊技術、自動化技術等的數位化設備信息和數據的處理分析能力更強、智慧型化、自動化程度更高,適應日益複雜的現場電磁環境的能力更強,它必將成為測量系統中不可或缺的核心構件。開發基於前端數位化的感測器/變送器和效率更高、分析運算能力更強的數位化測量二次設備也必然成為測試技術發展的主流方向。

WP4000變頻功率分析儀在感測器/變送器環節,即將被測信號數位化,感測器/變送器與二次儀表之間採用數字光纖通訊,避免了信號傳輸環節的損失與干擾,並方便網路化,智慧型化套用。

IEC指出:所有儀表和測量裝置的誤差都必須進行實際測量,未經測量,僅是以其它測量中計算出來的和引用電壓、電流和功率因數組合的誤差,不能作為評價裝置基本誤差的依據。

常規的測量方法是:電壓/電流感測器先將高電壓/大電流信號變換為低電壓/小電流信號,再連線到分析儀,分析儀只測量低電壓和小電流信號。這種方式下,感測器和分析儀及傳輸線路都會引入測量誤差,一方面加大了測量誤差,另一方面也使測量誤差不好預計。

WP4000變頻功率分析儀,不論是低電壓、小電流還是高電壓、大電流信號,均可採用各種不同量程的變頻電量變送器直接連線一次迴路,變送器直接輸出數位訊號,二次儀表只是對數位訊號進行必要的運算,並不會增加誤差,這樣,引入誤差的環節只有一個,只需要對變頻電量變送器的誤差進行試驗,即可確定整個系統的誤差。

寬範圍內的高準確度測量

普通感測器及儀表一般只能在較窄的範圍內保證測量準確度,對於被測信號變化範圍較寬時,通常採用多個感測器結合換擋開關進行換擋,以拓寬測量範圍。WP4000變頻功率分析儀在一個感測器在其內部設定8 個檔位,每個檔位只測量在本檔位量程的50%~100%範圍內信號,實現在1%~200%額定輸入的範圍內實現高準確度測量。由於採用無縫量程轉換技術,檔位切換時,數據不丟失,可滿足各種寬範圍內的動態測量。

低功率因數下的高準確度測量

以電機及變壓器為例,空載時的功率因數很低,而此時的輸入功率往往就是設備的主要損耗。低功率因數下的高準確度測量,是評價電機、變壓器等高能效產品的重要技術指標。感測器及儀表的角差指標直接影響功率測量準確度,功率因數越低,同樣的角差對功率測量的準確度影響越大。大多數儀器儀表的功率測量準確級的參比條件是功率因數等於1,不明示測量難度大的低功率因數下的準確度指標。大多數用於變頻電量測量的感測器,不標稱相位指標,系統的相位誤差不明確,低功率因數時,功率測量準確度處於未知狀態。AnyWay系列變頻電量測量/計量產品,電壓、電流測量具有極小的角差,實現了在0.05~1 功率因數範圍內的高準確度測量。

真正的變頻功率測試系統

多數用於變頻電量測量的感測器和儀器儀表,往往在適用範圍中明示適用於甚至是專業針對變頻電量測試,而標稱的準確度指標卻只能在工頻下能夠成立。非工頻下的測量準確度要么較低,要么不明示,導致用戶採購了標稱準確度很高的測量設備,測量結果卻與實際大相逕庭。
WP4000變頻功率分析儀實現了在電機、變頻器、變壓器等關注的全頻率內的高準確度測量,以全頻率範圍內最低的準確度指標標稱設備準確度指標。

技術指標

項目指標條件
最高採樣頻率250kHz
電壓測量精度 讀數的0.2% 幅值0.75%~150%U
基波頻率DC,0.1Hz~400Hz
電流測量精度 讀數的0.2% 幅值1%~200%I
基波頻率0.1Hz~400Hz
功率測量精度 讀數的0.5% 功率因數0.2~1
基波頻率0.1Hz~400Hz
讀數的1% 功率因數0.05~0.2
基波頻率0.1Hz~400Hz
頻率測量精度讀數的0.02%0.1Hz~400Hz
電壓過載時間10分鐘U<1.5U
電流過載時間3分鐘I<2I

套用

高精度功率分析儀主要套用於電力推進、電機、風機、水泵、風力發電、軌道交通、電動汽車、變頻器、特種變壓器、螢光燈、LED照明等領域的產品檢驗和試驗、能效評測及電能質量分析。

高精度功率分析儀套用 高精度功率分析儀套用
