高粘度泵樹脂泵

概況

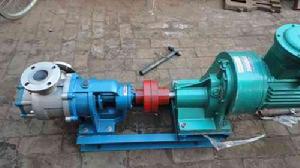

高粘度泵樹脂泵

高粘度泵-樹脂泵用壓縮空氣為動力，適用易燃易爆場所。固化劑泵與樹脂泵聯動，保證固化劑和樹脂比例恆定。

工作原理

高粘度泵-樹脂泵壓力高可配用短切噴射噴槍用於短切噴射成型產品的製作。用於纏繞玻璃鋼儲罐加強層和製作玻璃鋼夾砂管道輸送樹脂和固化劑。NYP高粘度泵-樹脂泵排量大，特別適用製作玻璃鋼夾砂管道等樹脂需量大的生產。

產品特點

高粘度泵-樹脂泵採用內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被"月牙板"隔開，齒輪同向轉動，無困液現象，結構先進，體積小，流量大，噪音低，壽命長。

適用範圍

高粘度-樹脂泵 適用於輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。廣泛套用於石油、化工、油脂、塗料等行業

選用

1:最大排量 15Kg/min

2:壓力比 18:1

3:固化劑比例調節範圍 0.8—3%

4:工作氣壓 0.3—0.6Mpa

1:最大排量 ≥25Kg/min

2:壓力比 11:1

3:固化劑比例調節範圍 0.8—3%

4:工作氣壓 0.3—0.6Mpa

技術參數

型號	流量		壓力 Mpa	吸入及排出管口徑	必須汽蝕餘量m	效率 %	減速方式
	m3/h	I/min					功率 KW	轉速 r/min	減速機
NYP3/1.0	2	33.3	1.0	Rp11/2	5	45	3	587	YCJ71
NYP10/1.0	6	100	1.3	Rp2		45	7.5	228	YCJ112
	8	133.3	1.0	Rp2		45	7.5	303	YCJ100
	10	166.7		Rp2		51	7.5	357	YCJ100
	12	200		Rp2		54	7.5	475	YCJ100
NYP30/1.0	18	300		￠80		54	15	305	YCJ112
	22	366.7		￠80		58	15	359	YCJ112
	28	466.7		￠80		65	15	479	YCJ112
NYP50/1.0	50	833.3		￠150		52	37	128	YCJ315
	80	1333.3		￠150		58	45	208	YCJ355
	100	1666.6		￠150		65	55	253	YCJ355
NYP3/1.0	1.5	25		Rp11/2		43	3	480	皮帶輪傳動
	2	33.3		Rp11/2		43	3	640
NYP10/1.0	8	133.3		Rp2		43	7.5	303
	10	166.7		Rp2		49	7.5	357
	12	200		Rp2		51	7.5	475
NYP3/1.0	3	50	1	Rp11/2		55	3	960	Y132S-6	與電機直聯
