正文
彈性極限高、滯彈性效應低（如低彈性後效和低內耗等）的合金，用於製作各類彈性敏感元件和儲能元件。它和恆彈性合金是彈性合金中的兩個主要種類。在不同使用場合，它還可具有耐腐蝕、耐高溫、無磁和導電等性能（見金屬力學性能的表征。主要用於製作各類膜盒、膜片和扭桿等敏感元件,各類彈簧和發條等儲能元件,以及軸尖、儀表軸承等小尺寸彈性元件和結構件等。

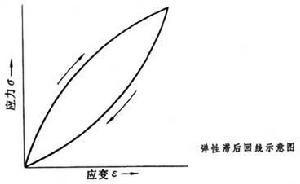

工程材料的應力和應變關係,在彈性極限範圍內,實際上不完全符合經典虎克定律即不呈線性關係；往往形成如下圖所示的彈性滯後回線，這就降低了一些彈性元件的工作性能。通常，在高彈性合金中，滯彈性效應應降低到最小程度，以提高儀器和儀表的精度。要求這類合金對彈性應變的回響較為敏感，負荷過程中對微塑性變形抗力較大（相應於小的回線面積）。為了獲得較大的微塑性變形抗力，經常採用形變熱處理，以提高合金的性能，合金的這種性能一般用儲能比(K)來衡量。
(σe為彈性極限，E為彈性模量)。通常要求K愈大愈好。高彈性合金一般有下述數種。
高彈性合金彌散強化合金 在淬火後，形成奧氏體或半奧氏體組織。隨後經冷加工和時效處理，析出彌散相，從而使基體強化，獲得良好的力學性能。在這類合金中，廣泛使用的是36Ni-Cr-Ti-Al合金,它在濕熱氣氛下，在含硫介質內或短時間在硝酸溶液中，有良好的耐蝕性，使用溫度可達250℃；加5％或8％Mo以後,使用溫度可分別提高到350℃或400℃。半奧氏體彌散強化不鏽鋼，也是常用的高彈性合金，如 0Cr17Ni7Al、0Cr15Ni7Mo2Al。這種合金具有良好的力學性能、耐蝕性能和熱穩定性。在高、低溫或腐蝕介質中工作良好，工作溫度可達 400℃或更高。在高溫惡劣環境中使用時，多採用鎳基合金。主要牌號是 NiCr15TiAlNb和NiCr47Mo3。前者工作溫度為500℃,具有很高弛豫穩定性；後者在硝酸介質中具有比36Ni-Cr-Ti-Al合金還高得多的耐蝕性能。
在要求高導電性能時，用Ni-Be合金最為合適。
順磁性的鈮基合金（如55Nb-Ti-Al）具有良好的耐蝕性和熱穩定性。它由於彈性模量低，而彈性極限又相對地高，在一般應力情況下，是良好彈性敏感元件材料。此外，通過成分調節，這類合金的彈性模量溫度係數可低達10-6℃-1量級。它由於同時具有無磁、耐腐蝕、耐高溫、恆彈性和高儲能比，綜合性能優越，適宜製作要求嚴格的彈性敏感元件。
變形強化合金 主要為40Co－Ni－Cr－Mo和加鎢的40Co-Ni-Cr-Mo-W 合金。這類合金有良好的彈性、高的疲勞強度、高的硬度和良好的耐蝕性等，適於製作發條和軸尖。這類合金一般經冷加工和回火處理。作軸尖材料時，冷加工率應大於83％，以獲得最高強度。在合金中加錸可提高硬度和耐磨性；加鈦和鋁，可增強抗疲勞性能。
