簡介

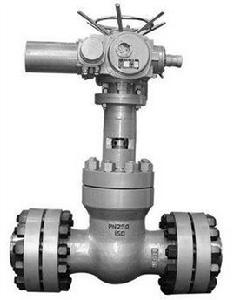

高壓閘閥高壓閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
工作原理
高壓閘閥，屬於強制密封式閥門，所以在閥門關閉時，必須向閘板施加壓力，以強制密封面不泄漏。當介質由閘板下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
工作原理高壓閘閥開啟時，閘板的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以閘閥的全開位置，應由閘板的行程來決定。
閘閥型號
| 一、閥門型號的組成 閥門型號的組成由七個單元順序組成，見表 |  型號組成 |
閥門類型代號
| 類型 | 安全閥 | 蝶閥 | 隔膜閥 | 止回閥 底閥 | 截止閥 | 節流閥 | 排污閥 | 球閥 | 疏水閥 | 柱塞閥 | 旋塞閥 | 減壓閥 | 閘閥 |
| 代號 | A | D | G | H | J | L | P | Q | S | U | X | Y | Z |
當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。
| 第二功能作用名稱 | 代號 | 第二功能作用名稱 | 代號 |
| 保溫型 | B | 排渣型 | P |
| 低溫型 | D | 快速型 | Q |
| 防火型 | F | （閥桿密封）波紋管型 | W |
| 緩閉型 | H | — | — |
| 低溫型指允許使用溫度低於-46℃以下的閥門。 | |||
二單元：傳動方式
| 傳動 方式 | 電磁動 | 電磁-液動 | 電-液動 | 蝸輪 | 正齒輪 | 傘齒輪 | 氣動 | 液動 | 氣-液動 | 電動 | 手柄 手輪 |
| 代號 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 無代號 |
安全閥、減壓閥、疏水閥、手輪直接連線閥桿操作結構形式的閥門，本代號省略，不表示；
對於氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
三單元：連線型式
| 連線方式 | 內螺紋 | 外螺紋 | 兩不同連線 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代號 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
四單元：結構型式
閥門結構形式用阿拉伯數字表示，按下表規定。
閘閥結構形式代號
| 結構形式 | 代號 | |||
| 閥桿升降式 （明桿） | 楔式閘板 | 彈性閘板 | 0 | |
| 剛性閘板 | 單 閘 板 | 1 | ||
| 雙 閘 板 | 2 | |||
| 平行式閘板 | 單 閘 板 | 3 | ||
| 雙 閘 板 | 4 | |||
| 閥桿非升降式 （暗桿） | 楔式閘板 | 單 閘 板 | 5 | |
| 雙 閘 板 | 6 | |||
| 平行式閘板 | 單 閘 板 | 7 | ||
| 雙 閘 板 | 8 | |||
五單元： 密封副材料
| 材料 | 錫基軸 承合金 巴氏合金 | 搪 | 滲氮鋼 | 18-8系 不鏽鋼 | 氟塑膠 | 玻璃 | Cr13 不鏽鋼 | 襯膠 | 蒙乃爾 合金 | 尼龍 塑膠 | 滲硼鋼 | 襯鉛 | Mo2Ti 不鏽鋼 | 塑膠 | 銅合金 | 橡膠 | 硬質 合金 | 閥體 直接 加工 |
| 代號 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
六單元：公稱壓力
數值用阿拉伯數字直接表示，它是MPa的10倍，例如：PN16就是16公斤，也就是1.6MPa。
| 磅級 Class | 150 | 300 | 400 | 600 | 800 | 900 | 1500 | 2500 |
| 公稱壓力 PN(MPa) | 1.6 2.0 | 2.5 4.0 5.0 | 6.3 | 10.0 | - | 15.0 | 25.0 | 42.0 |
七單元：閥體材料
| 閥體 材料 | 鈦及 鈦合金 | 碳鋼 | Cr13系 不鏽鋼 | 鉻鉬鋼 | 可鍛鑄鐵 | 鋁合金 | 18-8系 不鏽鋼 | 球墨鑄鐵 | Mo2Ti系 不鏽鋼 | 塑膠 | 銅及 銅合金 | 鉻鉬釩鋼 | 灰鑄鐵 |
| 代號 | A | C | H | I | K | L | P | Q | R | S | T | V | Z |
灰鑄鐵底壓閥和鋼製中壓省略此項
優點及缺點
優點
高壓閘閥結構簡單，製造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
缺點
流體阻力大，開啟和關閉時所需力較大。
不適用於帶顆粒、粘度較大、易結焦的介質。
分類
高壓閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式、法蘭、焊接等。按介質的流向分，有直通式、直流式和角式。
高壓閘閥主要分以下幾個大類：
以JB/T2203－1999《閘閥結構長度》為主的通用類。
按殼體/主體材料分類，閘閥可分為：
1. 金屬材料閥門：如碳鋼閥門、合金鋼閥門、不鏽鋼閥門、鑄鐵閥門、鈦合金閥門、銅合金閥門、鋁合金閥門、鉛合金閥門等。
2. 金屬閥體襯裡閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
3. 非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑膠閥門。
安裝維護注意事項
手輪、手柄操作的高壓閘閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
高壓閘閥，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由於開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，製造容易，維修方便，不僅適用於中低壓，而且適用於高壓。它的閉合原理是，依靠閥槓壓力，使閘板密封面與閥座密封面緊密貼合，阻止介質流通。
高壓閘閥只許介質單向流動，安裝時有方向性。它的結構長度大於閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
高壓閘閥分為三類：直通式、直角式及直流式斜閘閥。
閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥；
楔式閘板式閘閥又可分為：單閘極式、雙閘板式和彈性閘板式；
平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
