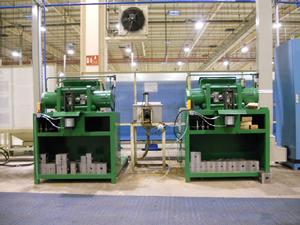

高壓膠管脫芯試壓一體機

高壓膠管脫芯試壓一體機

技術指標及概述高壓膠管脫芯試壓一體機是成套自動化產品,主要由夾緊機構、液壓站系統、試壓泵和微機智慧型壓力控制檢測系統組成。 膠管檢測嚴格按國家標準和國際標準以及國外先進標準檢測,為了保證和提高膠管產品的質量水平,一套合理、適用、有效的自動化檢驗設備是必需的。 高壓膠管脫芯試壓一體機,通過夾緊機構扣壓和高壓泵打壓協同工作將膠管內的軟或硬芯子脫出,並作打壓試驗,直接參與膠管的製作流程中。

技術指標及概述

高壓膠管脫芯試壓一體機是成套自動化產品,主要由夾緊機構、液壓站系統、試壓泵和微機智慧型壓力控制檢測系統組成。該產品運行平穩、安全可靠、功能完備,而且適用範圍廣、配套性強、操作簡單,試壓時可預選設定壓力,設定保壓時間,能自動顯示、自動記錄、自動儲存、自動打壓、自動列印等特點。
設備核心組成部件之一(夾緊裝置)
  • 扣壓膠管內徑:φ6~φ76 mm
  • 功率:4KW (油泵電機)
  • 最大扣壓力:40 T
  • 油泵額定壓力:15 MPa,工作壓力 9Mpa
  • 油箱容積:120L
  • 工作介質溫度範圍:30-65℃
  • 油泵排量:14.5L/min

  • 嚴格參照標準JB/T 10205-2010《液壓缸》和GB/T10544 ((鋼絲纏繞增強外覆橡膠的液壓橡膠軟管和軟管組合件》進行項目的相關研發工作。鋼編管、鋼絲纏繞管由於受煤炭工業、汽車工業和液壓機械行業快速發展的拉動,生產廠家成倍增加。膠管行業的市場增大,產銷兩旺。當然,膠管行業也存在一些問題。膠管檢測水平和手段不高,缺乏膠管試壓試驗設備和成套試壓爆破試驗設備,很多企業不能嚴格按國家標準和國際標準以及國外先進標準檢測,為了保證和提高我國膠管產品的質量水平,一套合理、適用、有效的自動化檢驗設備是必需的。

    使用範圍

  • 高壓膠管的成型方法中有無芯法和有芯法,其中有芯法又包括軟芯法和硬芯法2種。高壓膠管按照製作工藝主要分為高壓鋼絲編織管與高壓鋼絲纏繞管。
  • 製作流程中:先將含管芯內層油管在纏繞機或編織機上纏繞上鍍銅鋼絲或鍍銅鋼絲繩,同時在纏繞機或編織機將中層膠薄片同步纏繞在每兩層鍍銅鋼絲或鍍銅鋼絲繩間,纏繞鋼絲起頭和結尾處綁紮。然後需要抽出管芯(軟芯或者硬芯)。
  • 膠管檢測嚴格按國家標準和國際標準以及國外先進標準檢測,為了保證和提高膠管產品的質量水平,一套合理、適用、有效的自動化檢驗設備是必需的。適用於工農業和工程機械液壓傳動用機械高壓膠管、液壓膠管、空調管等,廣泛用於車輛、工程機械、煤礦工業、液壓設備、石油油管等行業。
  • 高壓膠管脫芯試壓一體機,通過夾緊機構扣壓和高壓泵打壓協同工作將膠管內的軟或硬芯子脫出,並作打壓試驗,直接參與膠管的製作流程中。
  • 成果及性能簡述

    • 高壓膠管脫芯試壓一體機特點:
    • 1、操作方便:① 換模取模,方便快捷,兩缸對夾式為對稱模套,減少裝夾時間。
    • ② 多個相近規格對應一套模套,更換次數少,占用空間小。
    • ③ 設定控制按鈕和換向閥,讓作業更有效率和方便。
    • 2、性能指標:① 獨特的模芯、模套結構,夾緊力大,間隙小安全可靠,無泄漏。
    • ② 按標準設計模芯大小,拆卸簡單,對中心好。
    • ③ 結構簡單,實用性強,性價比高。
    • ④ 承壓件嚴格進行相關工藝處理,質量保證可靠。
    • 3、功能齊全:① 是軟芯法和硬芯法在製作流程中不可或缺的配套設備,也可完成各種膠管進行試壓測試和爆破試驗等。
    • ②正常運行時可預選設定壓力,設定保壓時間,能自動顯示、自動記錄、自動儲存、自動打壓、自動列印實驗數據和檢測報告等特點。

    效益分析

    現行膠管檢測水平和手段不高,缺乏膠管試壓試驗設備和成套試壓爆破試驗設備,很多企業和生產商不能嚴格按國家標準和國際標準以及國外先進標準檢測,為了保證和提高我國膠管產品的質量水平,該項目起到了積極的促進和提升作用。
    • (1)新技術推廣、高技術新產品生產等項目的實施和推進不僅解決了地方勞動力就業問題,還大大提高了勞動力素質。
    • (2)加快地方經濟發展,帶動和促進相關產業的技術升級。
    • (3)一個環境友好極富人性化的高技術項目會為創建和諧社會增添更加精彩的內容。
