簡介
柔性防水套管是適用於管道穿過牆壁之處受有振動或有嚴密防水要求的構築物的五金管件，一般生產企業是根據建築科學研究院研製設計的S312、02S404標準圖集製造的。柔性防水套管穿牆處之牆壁，如遇非混凝土時應改用混凝土牆壁，而且必須將套管一次凝固於牆內；柔性防水套管施廣泛用於建築、化工、鋼鐵、自來水、污水處理等單位。
剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝於牆內（多為混凝土牆），用於一般管道穿牆，利於牆體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用於有減震需要的管路，如和水泵連線的管道穿牆時。
不管是柔性防水套管還是剛性防水套管都是用於管道穿過受有振動或有嚴密防水要求的建築物牆壁的五金配件，常用於建築、化工、鋼鐵、自來水、污水處理等單位。
使用方法

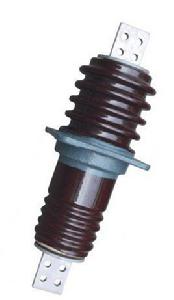

高壓穿牆套管CM,CMW,CME,CMD母線式穿牆套管
高壓穿牆套管：以下簡稱套管）適用於額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、牆壁或其它接地物，起絕緣支持和外部導線（母線）間固定連線之用。
使用環境條件
1)戶內套管
環境溫度不高於+40℃，不低於-40℃
海拔不超過l000m
相對濕度月平均值不大於90%
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
無經常性的劇烈振動
2)戶外套管
環境溫度不高於+40℃，不低於-40℃；
海拔不超過l000m；
風速不大於34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
產品特點
套管由瓷件、金屬附屬檔案、安裝法蘭和導電排（桿）等組成。
用途及分類
穿牆瓷套管用於電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、牆壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
穿牆瓷套管按其使用環境可分為戶內和戶外穿牆瓷套管。按穿過其中心的導體不同可分為母線穿牆瓷套管、銅導體穿牆瓷套管和鋁導體穿牆瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應採用銅鋁過渡接頭，但又給現場施工帶來麻煩，採用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿牆瓷套管是由瓷件、導電桿、兩端金屬附屬檔案及安裝法蘭裝配而成。母線穿牆瓷套管是由瓷件、兩端金屬附屬檔案、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿牆瓷套管的各項性能符合GB12944.1《高壓穿牆瓷套管技術條件》的規定。
型號說明
型號說明安裝使用說明
1.穿牆瓷套管適用於工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
2.戶內穿牆套管不適用於對套管的瓷釉、金屬附屬檔案及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
3.穿牆瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時採取臨時均壓措施。
4.安裝母線穿牆瓷套管的牆孔應按其法蘭加強筋最大尺寸開孔。
外型尺寸
