高壓示波器
正文

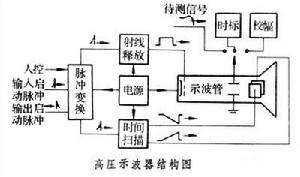

觀測和記錄高電壓試驗中衝擊電壓等一次快速過程的示波器。以往採用專為高電壓試驗用的示波器，俗稱高壓示波器。現在也採用通用的脈衝記憶示波器。高壓示波器由以下 7部分組成（見圖）。
①高壓示波管：50年代以前曾採用管內照相的冷陰極示波管，現已普遍採用熱陰極高壓示波管，照相在屏外進行；②射線釋放裝置：在觀測信號期間輸出一矩形波電壓去控制柵極，使被測信號在螢幕上有足夠的亮度；③時間掃描裝置：輸出一鋸齒波電壓，使射線作水平偏轉而將被測信號在螢幕上展開；④脈衝變換裝置：由“人控”起動或由“輸入脈衝”起動，產生起動脈衝使射線釋放和時間掃描以及試驗裝置很好地同步；⑤時標裝置：產生頻率穩定的信號，用作時間刻度；⑥校幅裝置：產生穩定的直流電壓，幅值在數百伏範圍內可調，用作被測信號幅值校正；⑦電源裝置：提供示波器中各部分裝置的不同電源。 通用的脈衝記憶示波器可分兩種。①螢幕記憶示波器：它採用記憶示波管，能將一次過程的信號存儲在記憶屏上，需要觀測和記錄時可在螢幕上穩定地重現。②數字記憶示波器：它利用模數轉換技術將被測信號轉換為數位訊號存儲起來，除能再現信號外，有的還具備分析信號的功能。記憶示波器靈敏度高，但抗干擾能力差，套用於高電壓測量時需要採取完善的禁止等防護措施。
示波器的測量誤差包括衰減器電壓比誤差、瞬變回響引起的誤差、非線性誤差、不穩定性誤差、記錄和讀數誤差等。為滿足國際標準和國家標準對衝擊電壓測量誤差的要求，示波器的測量總誤差應分別為：幅值測量誤差≯2％，波形時間測量誤差≯4％。
