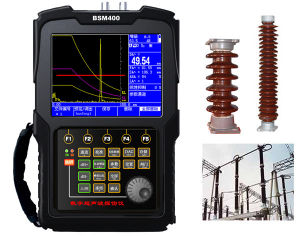

高壓瓷瓶絕緣子超音波探傷儀

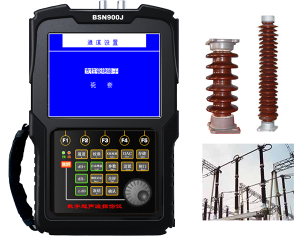

BSN900J支柱瓷絕緣子超音波探傷儀

高壓瓷瓶絕緣子超音波探傷儀是北極星辰專為電力行業研發生產的一款專用型攜帶型全數字超音波探傷儀，也是國內唯一的一款電力專用儀器。它能夠快速便捷、無損傷、精確地對瓷瓶、瓷柱、瓷套、絕緣子等工件內部多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。使用專業的高壓瓷瓶絕緣子超音波探傷儀通訊軟體還可以可以輕鬆實現對探傷數據進行存儲、調出、與計算機通訊傳輸等操作，並可以直接列印出探傷報告。
高壓瓷瓶絕緣子超音波探傷儀可靠性高，穩定性好，可以全面客觀的採集和存儲數據，並對採集到的數據實時處理或後處理（如列印數據或出具報告），對信號進行時地域、頻域或圖像分析，減少人為因素影響，提高了檢索的可靠性和穩定性。
根據電力行業瓷瓶、瓷柱、瓷套、絕緣子等自身的特點和探傷要求,增設專門的探傷軟體,增強發射強度,提高了探傷的準確率,更適合支柱瓷絕緣子探傷。
針對各種類型支柱瓷絕緣子和支柱資絕緣子斷裂95%以上在法蘭口內75px到第一瓷沿之間,設計了支柱瓷絕緣子探傷的高精度專用探頭:12個爬波探頭、12個高強瓷探頭供用戶選擇；該專用探傷探頭耐磨損，精度高，防電場干擾。

功能特點

■100個探傷通道
■內置電力行業常用標準，可自由調出
■真彩顯示器：多種顏色可選、亮度可調
■高速USB和RS232兩種接口與計算機通訊
■PC-soft可自動生成探傷報告
■大容量、高性能鋰電池，連續工作時間可達7-10小時
■手帶、掛帶、腰帶，更適合於現場、野外、高空作業
■體積小、重量輕，便於現場操作

套用行業

廣泛套用於科研、電力、石化、冶金、鑄造、汽車、機械、軍工、鋼結構、鍋爐壓力容器、壓力管道、航空航天、鐵路交通等多個領域。

自動化功能

●自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
●自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
●自動錄製探傷過程並可以進行動態回放；
●自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
●自動DAC、AVG曲線自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償，滿足任意探傷標準；
●自動計算回波參數。

放大接收

●硬體實時採樣：400MHz，波形高度保真
●閘門信號：單閘門、雙閘門，峰值或邊緣讀數
●增益調節：手動調節110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%

探傷功能

曲線包絡和波峰記憶：實時檢索並記錄缺陷最高波
φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
動態記錄：實時動態錄製波形，並可存儲、回放
缺陷定位：實時顯示水平值L、深度值H、聲程值S
缺陷定量：實時顯示SL、EL、GL、RL定量值
實時顯示孔狀缺陷Φ值
缺陷定性：通過波形，人工經驗判斷
曲面修正：曲面工件探傷，修正曲率換算
B型掃描：實時掃查，描述缺陷橫切面

聲光報警

●閘門報警：進波報警、失波報警
●DAC報警：自由設定SL、EL、GL、RL報警

數據存儲

●100個探傷通道，存儲預先調校好各類探頭與儀器的組合參數，自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
●存儲1000個探傷波形，實現存儲、調出、與計算機通訊傳輸。

時鐘記錄

實時探傷日期、時間的跟蹤記錄，並存儲

控制接口

高速USB、RS232兩種接口與計算機通訊

螢幕保護

待機時可關閉螢幕或顯示字幕，省電並延長使用壽命

技術參數

掃描範圍：0～10000mm鋼縱波
工作頻率：0.2MHz～20MHz
垂直線性誤差：≤2.5%
水平線性誤差：≤0.1%
靈敏度餘量：＞65dB（深200mmΦ2平底孔）
分辨力：＞42dB（5N14）
動態範圍：≥36dB
噪聲電平：＜8%
硬採樣頻率：150MHz
重複發射頻率：100~1000HZ
聲速範圍：100～20000（m/s）
工作方式：單晶探傷、雙晶探傷、穿透探傷
數字抑制：（0～80）%，不影響線性與增益
工作時間：連續工作7小時以上（鋰電池）
環境溫度：（-20～70）℃（參考值）
相對濕度：（20～95）%RH
外型尺寸：210×150×45（mm）

探傷案例

高壓瓷瓶的探傷

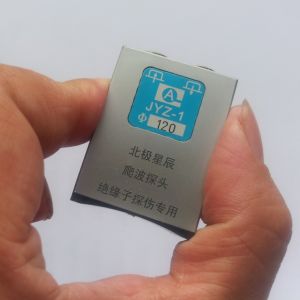

支柱瓷絕緣子探頭

高壓瓷瓶的主要缺陷有裂紋、夾雜、氣孔等。這些缺陷會降低它的機械強度和介電強度。用超音波主要探測高壓瓷瓶中的縱向裂紋、橫向裂紋並可由聲速決定其氣孔率。探測頻率一般為2~5兆赫。對未加工的瓷坯用水浸法探測時，可用0.5~2兆赫。探測高壓瓷瓶除了一般探頭外，還有專用探頭，即發射縱波的扁平探頭及發射橫波的S形探頭，這兩種探頭的接觸面狹小，可放在絕緣子兩個緊靠的瓷盤之間探測。S形探頭的有機玻璃接觸面有一弧度，與高壓瓷瓶的曲面有良好的吻合。
一、縱向裂紋的探測
實心絕緣子的瓷心縱向裂紋，可用4兆赫扁平探頭(縱波)在金屬蓋與瓷盤之間或兩個瓷盤之間的瓷圓柱面上探測，瓷心無缺陷時，在螢光屏固定的位置出現很清晰的底波;有缺陷時，在底波之前出現缺陷波。
二、橫向裂紋的探測

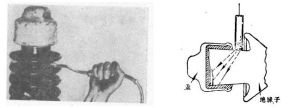

實心絕緣子在金屬蓋內緊靠瓷圓柱體的末端面，易產生橫向裂紋，可用S形探頭(橫波)在金屬蓋與第一個瓷盤(或第一個與第二個)之間的瓷圓柱體面上探測，如圖一所示。探頭角度的選擇，應使波束可能射到金屬蓋的瓷圓柱體的端面上，為此，需選擇擴散角人的探頭。探測時，探頭沿圓周運動，同時儘可能的在瓷盤之間前後移動。無缺陷時，在螢光屏上一定位yl處出現金屬蓋內瓷圓柱體端面反射波，有裂紋時，在端面反射波前出現缺陷波。實心絕緣子的橫向裂紋也可用縱波在絕緣子的端面上探測，用縱波探測不同長度的絕緣子時，要考慮到聲束的指向性，這主要由頻率決定。例如絕緣子長在1000毫米以上時，用1兆赫;長在450~700毫米時，用2.5兆赫，長在450毫米以下時，用5兆赫。

絕緣子探傷

三、氣孔率測定
氣孔率的測定，在早期，用2兆赫的直探頭，在兩平行端面上探測，以底部多次反射波的衰減情況，劉斷氣孔的多少。衰減愈大，氣孔愈多。但也有衰減變化輕微，而聲速的變化很大。因此，以測定超音波的傳播速度，來決定絕緣子的氣孔，是可靠的方法。實驗證明，傳播速度在5350m/s以上是好的;在5100m/s以下有密集氣孔，在5100~5350m/s之間，則或多或少有氣孔。
