一、高壓並聯電容器的介紹：
高電壓並聯電容器主要套用於50HZ或60HZ交流電力系統以改善功率因數，產品性能負荷GB3983.2-89《高電壓並聯電容器》及國際標準IE60671-1.二、高壓並聯電容器的使用環境：
使用條件SERVICECONDITIONS海拔高度不超過1000m，環境空氣溫度-40℃~+40℃
安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性及爆炸性塵埃
連續運行電壓1.0Un，長期過電壓最高值不超過1.1Un
穩態過電流（包括諧波電流）不超過1.43In
最大允許容量不超過1.35Qn
三、高壓並聯電容器的結構：
1.電容器主要由外殼和心子及出線套管組成，外殼用薄鋼板或不鏽鋼板焊接製成，蓋上焊有出線套管，兩側壁上均焊有供安裝，吊運的吊攀，心子由元件、絕緣件組成。元件有用聚丙烯薄膜為介質與鋁箔(極板)卷制而成或用聚丙烯薄膜和電容器紙為介質與鋁箔卷制而成。2.高電壓並聯電容器的內部聯接一般為單相形式，用戶需要時可提供三相產品。
3.部分高壓並聯電容器內部每個元件串有內熔絲，能及時切除個別擊穿的元件，保證電容器整體的正常運行。
4.部分高壓並聯電容器內部裝有放電器件，可使電容器斷開電源後的剩餘電壓在10min內由2Un降至75V以下。根據購買方需要，可使裝置在更短時間內減至更低電壓。
四、高壓並聯電容器的性能指標：
1.電容器的連續運行電壓為1.00Un，且能在如下表所規定的穩態過電壓下運行相應的時間。2.能為電容器所耐受而不受到顯著損傷的過電壓值取決於持續時間、總的次數和電容器的溫度。
3.高於1.15Un的過電壓是以在電容器的壽命期間發生總共不超過200次為前提確定的。
允許在由於過電壓和高次諧波造成的有效值為額定電流的1.30倍的穩態過電流下運行。對於電容具有最大正偏差的電容器，穩態過電流允許達到額定電流的1.43倍。
4.電容偏差為：-5％~+10％。
5.損耗角正切值tarδ(在額定電壓下，20℃時)a.採用膜紙複合介質的產品不大於0.0012。b.採用全膜介質的產品不大於0.0005(不含內熔絲)。c.帶內熔絲的電容器損耗角正切值、在定貨時協商確定。
6.電容器分戶內型和戶外型，並有適合於濕熱地區，高原地區及污穢地區等各種特殊環境用的產品。
7.產品技術性能符合GB3983-89、GB/T11024-2001《高低壓並聯電容器》國家標準及lEC871-1(1987)要求。
五、關於高壓並聯電容器的相關型號和參數
RFM0.375-300-1S37510003004*84.93361533702M12292RFM0.375-500-1S37510005006*94.44401704203M12423
RFM0.375-600-1S37510006006*113.24401704803M12534
RFM0.375-250-2.5S37525002504*28.3361232201M12145
RFM0.375-500-2.5S37525005004*56.63361233701M12246
RFM0.375-750-2.5S37525007506*56.63361533702M12247
RFM0.375-850-2.5S37525008506*64.23361534202M12328
RFM0.375-1000-2.5S375250010006*75.53361704502M16399
RFM0.375-260-4S37540002604*18.43361232201M121410
RFM0.375-360-4S37540003604*25.53361232201M121411
RFM0.375-720-4S37540007204*513361233701M162412
RFM0.375-320-8S37580003204*11.33361232201M121413
RFM0.375-500-1S37580008004*28.33361233701M162414
RFM0.5-500-1S50010005006*53.13361533702M122915
RFM0.5-1070-1S500100010708*85.24401704804M125416
RFM05-250-2.5S50025002504*15.93361232201M121417
RFM0.5-500-2.5S50025005004*31.83361233201M122418
RFM0.55-1000-2.5S550250010006*35.13361533702M122919
RFM0.75-750-0.5S7505007506*70.83361535002M124120
RFM0.75-1000-0.5S750500100010*56.64401704805M125521
RFM0.75-360-1S75010003604*25.53361232201M121422
RFM0.75-720-1S75010007204*513361233701M1224

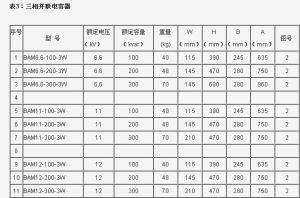

六、高壓並聯電容器的圖片和表格參考

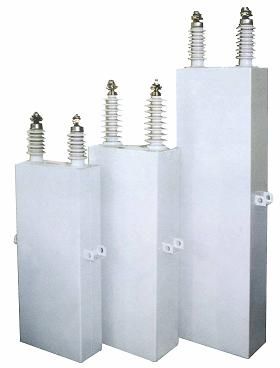

高壓並聯電容器

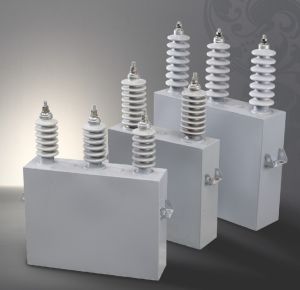

高壓並聯電容器
