概述

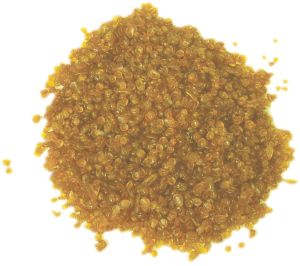

骨膠膠黏劑是以骨骼為原料製成的膠黏劑。
骨膠是骨膠阮衍生蛋白質的總稱，屬硬蛋白，化學組成為C102H149N31， 一般呈淺棕色，溶於熱水、甘油和乙酸，不溶於乙醇和乙醚，骨膠加水分解轉變成為明膠，反應式如下。
C102 H149 N31 + H2 O =C102H151N310
骨膠水溶液即為膠液，在40℃以上時較穩定，呈黏流態；40℃以下易凝聚，呈塑性流動。在高濃度下，30℃以上時即成膠液，30℃以下變為凝膠。
骨膠膠液黏度隨溫度、鹽含量和體系pH值變化而變化。
骨膠膠黏劑的配方組成和類型
骨膠膠黏劑是由骨膠膠液與固化劑、增塑劑、增稠劑、防腐劑、填充劑、稀釋劑等配合劑配製而成。
常用的固化劑有脲醛樹脂、三甲基苯酚、硫酸鋁、乙酸鈉和重鉻酸鉀等。
常用的增塑劑有甘油、乙二醇、山梨醇、甘油酸和糊精等。
常用的增裯劑有硫酸鋁、硫酸亞鐵、硫酸鉻等。
常用的防腐劑有水楊酸和苯酚等。
常用的填充劑有黏土和碳酸鈣等。
常用的稀釋劑有硫脲、尿素、縮二脲和苯酚等
骨膠膠黏劑使用時的注意點
施膠方法套用時將骨膠膠液分別塗於被粘物表面，塗膠後立即粘接，停留時間過長，膠液溫度過低易出現凝膠，使粘接力下降或失效。粘接後加壓0.1～0.5MPa。固化時間：高頻加熱為數分鐘，室溫下為16～24h。
骨膠膠黏劑的套用範圍
套用範圍可粘接木材、金屬、皮革、織物和紙張，常用於膠合板、木材、家具、樂器和體育用品的粘接；用於砂輪和砂布的粘接；用於雨衣防雨漿和絲綢等織物的上光；以及書籍裝訂與銅版紙的製造。
