駁線鉗簡介

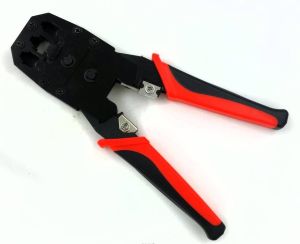

用於接駁水晶頭的必備工具。專門用來將網線和水晶頭連線的必備工具。2008-03-1020:31駁線鉗(用於接駁水晶頭)（必備）關於雙絞線的色標和排列方法是有統一的國際標準嚴格規定的，現在常用的是TIA/EIA568B。在打線時應使用如下的順序：(TIA/EIA568B)1->橙白
2->橙
3->綠白
4->藍
5->藍白
6->綠
7->棕白
8->棕
而且，使用電纜兩頭一對一的連線方式，會使一組信號（負電壓信號）通過不絞合在一起的兩根芯線傳輸，造成極大的近端串擾（NEXT->Near-end-rosstalk）所以應按照國際標準打線！！區域網路就是將單獨的微機或終端，利用通信線路相互連線起來，遵循一定的協定，進行信息交換，實現資源共享。其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。從性價比和可維護性出發，大多數區域網路使用非禁止雙絞線(UTP—UnshieldedTwistedPair)作為布線的傳輸介質來組網。
網線由一定距離長的雙絞線與RJ45頭組成。雙絞線由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是儘可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的禁止層而區分為禁止雙絞線（STP）和非禁止雙絞線（UTP）。在EIA/TIA-568A標準中，將雙絞線按電氣特性區分有：三類、四類、五類線。網路中最常用的是三類線和五類線，目前已有六類以上線。第三類雙絞線在LAN中常用作為10Mbps乙太網的數據與話音傳輸，符合IEEE802.310Base-T的標準。第五類雙絞線目前占有最大的LAN市場，最高速率可達100Mbps，符合IEEE802.3100Base-T的標準。做好的網線要將RJ45水晶頭接入網卡或HUB等網路設備的RJ45插座內。相應地RJ45插頭座也區分為三類或五類電氣特性。RJ45水晶頭由金屬片和塑膠構成,特別需要注意的是引腳序號,當金屬片面對我們的時候從左至右引腳序號是1-8,這序號做網路聯線時非常重要,不能搞錯。雙絞線的最大傳輸距離為100
米。
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。
標準568A：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8；
標準568B：綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8。 在整個網路布線中套用一種布線方式，但兩端都有RJ-45plug的網路聯線無論是採用端接方式A，還是端接方式B，在網路中都是通用的。雙絞線的順序與RJ45頭的引腳序號--對應。10M乙太網的網線使用1，2，3，6編號的芯線傳遞數據，100M乙太網的網線使用4，5，7，8編號的芯線傳遞數據。為何現在都採用4對(8芯線)的雙絞線呢？這主要是為適應更多的使用範圍，在不變換基礎設施的前提下，就可滿足各式各樣的用戶設備的接線要求。例如,我們可同時用其中一對絞線來
實現語音通訊。
100BASE-T4RJ-45對雙絞線的規定如下：
1、2用於傳送，3、6用於接收，4、5，7、8是雙向線。 1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。下面介紹幾種套用環境下雙絞線的製作方法。 MDI表示此口是級連口，而MDI-X時表示此口是普通口。
1)PC等網路設備連線到HUB時,用的網線為直通線,雙絞線的兩頭連線要一一對應，此時，HUB為MDI-X口，PC為MDI口。10Mbps網線只要雙絞線兩端一一對應即可，不必考慮不同顏色的線的排序，而如果使用100M速率相連的話，則必須嚴格按照EIA/TIA568A或568B布線標準製作。
2)在進行間HUB級連時，應把級連口控制開關放在MDI（Uplink）上，同時用直通線相連。如果HUB沒有專用級連口,或者無法使用級連口，必須使用MDI-X口級連，這時，我們可用交叉線來達到目的，這裡的交叉線,即是在做網線時，用一端RJ-45plug的1腳接到另一端RJ-45plug的3腳；再用一端RJ-45plug的2腳接到另一端RJ-45plug的6腳。可按如下色譜製作：A端：橙白，橙，綠白，藍，藍白，綠，棕白，棕；
B端：綠白，綠，橙白，藍，藍白，橙，棕白，棕。 同時，我們也應該知道，級連HUB間的網線長度不應超過100米,HUB的級連不應超過4級。因交叉線較少用到，故應做特別標記，以免日後誤作直通線用，造成線路故障。另外交叉網線也可用在兩台微機直連。

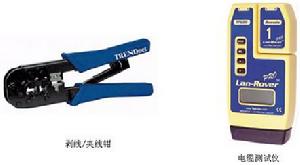

最後須對線路進行通斷測試,用RJ-45測線儀測試時，4個綠燈都應依次閃爍。軟體調試最常用的辦法,就是用Windows95、Windows98自帶的Ping命令。如果工作站得到伺服器的回響則表明線路正常和網路協定安裝正常,而這是網路套用軟體能正常工作的基礎。
雙絞網路線接法詳解一直以來很多人（包括作者）都認為10Base-T10M網路使用了網線中8條信號線之4條，而100Base-T100M則使用了全部8條信號線（要不怎么那么快呢？）。可是作者前不久在使用一條按所謂10M直連線法（1與3、2與6交換，其餘四線接外殼禁止）接出的網線時，意外地發現網路正以100M高速傳輸，百思不得其解，於是上網查閱了大量資料，加上好幾台機實驗驗證，終於發現了事實真相，那就是，100M的雙絞線與10M的標準接法完全是一樣！可惜國內站點的看法（代表大多數人的看法）基本與作者老觀點一致，或者是雖有提及，但也是講得語焉不詳，沒有深究，所以筆者認為有撰寫本文之必要。
