馬赫－秦特干涉儀

馬赫－秦特干涉儀是雅滿干涉儀的發展。在雅滿干涉儀中，兩塊玻璃板的前表面起著分光板的作用，而後表面則為平面反射鏡，分光板和反射鏡不能單獨進行調節，而且兩束光的間隔為玻璃板厚度所限定。為克服這些局限性，L.馬赫和L.秦特使用了四塊玻璃板。

馬赫－秦特干涉儀

正文

雅滿干涉儀的發展。在雅滿干涉儀中，兩塊玻璃板的前表面起著分光板的作用，而後表面則為平面反射鏡，分光板和反射鏡不能單獨進行調節，而且兩束光的間隔為玻璃板厚度所限定。為克服這些局限性，L.馬赫和L.秦特使用了四塊玻璃板。

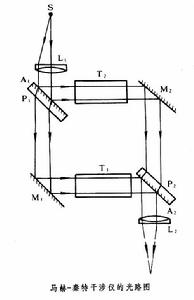

馬赫－秦特干涉儀的結構如圖所示。P1、P2是兩塊分別具有半反射面A1和A2的平行平面板,M1、M2是兩塊平面反射鏡,一般是使四個反射面接近平行，並使它們的中心在一平行四邊形的四個頂點上。

馬赫－秦特干涉儀

單色點光源S位於準直鏡L1的焦平面上，從S發出的光經L1準直後，在半反射面A1上分為兩束光, 一束光經M1和A2反射而達投射物鏡L2, 另一束光則經M2反射並透過A2後也達L2。由於兩束光是相干的, 在L2的焦平面上會產生干涉。將干涉儀的一塊分光板稍作傾斜，在視場內會出現為數不多的幾條平行等距直條紋。
這種干涉儀，由於其兩束光可分得很開，特別適用於空氣動力學中關於氣流折射率或密度分布變化的研究。在作這種研究時,於T1處放一個風洞,而在T2處放一個參考室（裝有不流動的同樣氣體），後者用以補償前者的光程。觀察氣流變化前後的干涉圖樣的差別，就可求得氣流折射率或密度空間分布的變化。
實際上，由於氣流密度變化非常迅速，必須採用短時間曝光的辦法以獲得氣流密度分布的瞬時圖像。這就要求干涉圖樣本身要有足夠的亮度。所以以前多採用擴展光源。
目前常以雷射器作這種干涉儀的光源，由於雷射的單色性好，亮度高，此時不僅能獲得清晰而又足夠亮的干涉圖樣，而且使儀器的調節也變得方便。
