馬歇爾擊實儀

馬歇爾擊實儀

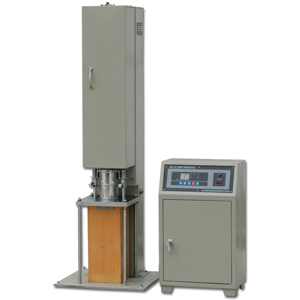

馬歇爾擊實儀是瀝青混合料馬歇爾穩定度試驗中試樣成型的專用儀器,其結構及性能完全符合公路試驗規程要求。該儀器具有體積小、操作方便、工作可靠、能夠實現自動技術、自動擊實、自動停機,在工作中並能實現暫停運行等特點。適合試驗室工作和野外作業。

語音拼讀:

中文讀作:ma xie er ji shi yi

英文讀作:Marshall compactioninstrument

使用條件

電源電壓:380V/220V 環境溫度:10℃~45℃

相對濕度:85% 水平調整誤差:≯0.1吹%

電源相序應與電機正轉相序相同 必須接好保護地線

主要技術參數

擊實錘重:4536±9g 落錘高度:457±1.5mm

擊實次數:60次/min±5次 預置範圍:0~9999次

試模直徑:Φ101.6mm 電機功率:180W

外形尺寸:350×350×1550mm 整機重量:120Kg

維護與保養

馬歇爾擊實儀 馬歇爾擊實儀

儀器應放置在乾燥,無粉塵的環境中,保證儀器的整潔,定期進行維護和保養,鏈條與齒輪每周進行一次保養清洗,提升機構與導軌及傳動部分每班加少許20﹟機油使之潤滑,入發生機械和電器故障,請不要隨意拆卸,請專業人員進行檢查。

使用注意事項

1.記數器以正計數方式進行計數。

2.下一次擊實時應先按下復位按鈕,再按啟動按鈕。

3.正在進行擊實需停機或機器發生故障時可按下停止按鈕,使擊實儀停止工作。

4.應定期檢查鏈條的張緊度,如果其撓度大於10mm就應進行調整。

5.在沒有裝混合料時,不得啟動擊實儀,不用時在試模內墊棉紗或碎紙屑。

操作規程

馬歇爾擊實儀 馬歇爾擊實儀

(1)按標準擊實法成型馬歇爾試件。

(2)量測試件高度和直徑,如不符合允許誤差範圍,試件作廢,不得進行馬歇爾試驗。

(3)馬歇爾試件在恆溫水槽中保溫30-40min,(浸水馬歇爾試驗時保溫48h),馬歇爾儀的上下壓頭放入水槽中進行同樣保溫。

(4)取出試件和壓頭,將馬歇爾試樣放入壓頭後置入馬歇爾儀上,對好壓力感測器和位移感測器的位置。

(5)開動儀器,載入速度為50±5mm/min,直到試件達到最大荷載。記錄下最大最大荷載和流值。

(6)從恆溫水槽中取出試件到測出最大荷載的時間,不得超過30s。

(7)試驗完成,及時關閉電源,清理儀器。

馬歇爾擊實儀價格

大馬歇爾擊實儀 1000元

小馬歇爾擊實儀 900元

常見故障與排除

1 工作當中出現不提錘現象或在提錘過程中脫 錘。 檢查傳動鏈條是否鬆動,如鬆動可調節後面調整羅栓,擊實錘上彈片是否受損,需要更換,挑錘塊與放錘鍵是否磨損太重。  2 顯示屏上數字顯示異常或不計數。 檢查上傳動輪處接近開關,是否鬆動或接近距離太遠。  3 在打開電源開關後整個顯示屏不顯示。 檢查電源是否正常或配電箱後保險管是否熔斷。  4 在提錘過程中,連同導向桿一併提起脫不開。 鏈條是否太松,導向桿上是否缺少潤滑油或污垢太多。
