飛行剖面

飛行剖面英文名稱：flight profile;mission profile定義：一種表示航空器航跡的幾何圖形。分為垂直飛行剖面和水平剖面，分別表示航空器按某方案飛行時，航跡在某鉛垂面和水平面內的投影圖形。

飛行剖面

正文

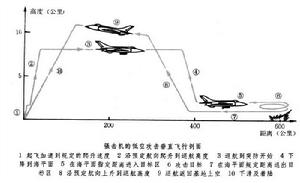

為完成某一特定飛行任務而繪製的飛機航跡圖形，是飛機戰術技術要求的組成部分和重要的設計依據，也是形象地表達飛行任務的一種形式。按航跡所在平面分垂直飛行剖面和水平飛行剖面。經常使用的是垂直飛行剖面。飛行剖面以起飛基地為原點，由起飛、爬升、巡航、機動飛行、 攻擊、 下滑和著陸等若干個飛行階段組成。在每個飛行階段上，一般都標明飛行速度、高度、耗油量（或余油量）、飛行時間、離開原機場的距離和飛行方式等（見圖）。圖中強擊機的飛行剖面由10個飛行階段組成,特點是高空出航（1-3）和高空返航(8-10)，低空攻擊(4-6)和低空脫離(7)。在擬定飛行剖面時須考慮多方面的因素。例如飛行任務的要求和特點，飛機本身的性能，組織指揮，通信聯絡，敵區防空能力和目標特點等。為完成同一飛行任務，往往存在多種飛行剖面，應作詳細計算和比較，以便選擇其中最佳者。

飛行剖面

配圖
