工作原理
等圓環面積法
等速取樣
在煙道管道內，飛灰的流速等於取樣槍內飛灰流速時，進行飛灰取樣才具有代表性。而且取樣器可以自動調節使得取樣過程時刻都是等速的。
技術參數
取樣槍：20mm平頭取樣槍，取樣孔8mm 取樣時間：10min/次（自定） 電源要求：220V AC 3A 氣源要求：0.3-1.0MPa 防護等級：IP65
存在問題
存在的問題--手動飛灰取樣器
手動飛灰取樣器，人工操作推進裝置，無法確保取樣槍按等圓環曲線變速行進；取樣過程不能根據一次煙道中壓力的變化隨時調整取樣壓力，無法實現真正意義的等速取樣；操作存在隨意性，人為因素對取樣結果、設備的正常運轉影響較大；其人為因素對取樣效果的影響不僅無法避免，同時操作相對複雜，很難做到定時或隨時取樣；操作規程複雜，導致一些必要的操作被遺漏，如調壓、吹掃、退槍等。
手動飛灰取樣器存在的最大問題是：取樣結果缺乏一致性與代表性，使設備失去了安裝的意義。
解決思路 全自動型飛灰取樣器
全自動飛灰取樣器，推進裝置實行全自動操作，按等圓環曲線變速行進；取樣過程根據煙道中壓力的變化隨時調整取樣壓力，實現等速取樣；徹底解決火電廠煙道的飛灰取樣問題；避免人為因素對取樣結果的影響；操作方便，易於維護，做到定時或隨時取樣；使飛灰取樣結果更具代表性；有效提高經濟效益。
設備構成
取樣系統、電動執行機構、調節控制單元、位置檢測單元、顯示操作單元
產品特點
定時取樣；本設備可以設定定時取樣，一天最多可以設定16次自動吹掃取樣吹掃腿槍等複雜程式，大大解決操作人員勞動強度，提高取樣效率。操作人員只需在設定取樣時間結束後，到取樣器前拿樣即可。在不需要取樣的時候，設備自動斷電。大大延長電器使用壽命，是一款節能環保產品。
定點取樣；本設備擁有位置檢測功能，全中文數字顯示取樣管長度，可以直觀看到取樣管取樣位置。解決手動取樣器不能定點取樣的缺點。取樣管長度可以精確到毫米以下精度。
隨機取樣；取樣器可以隨機取樣，操作人員只需一鍵，即可完成吹掃，取樣，吹掃，退槍等複雜程式，解決手動取樣器的複雜操作。本設備具有可控編程程式，可以根據廠家實際情況編輯取樣時間，取樣長度，吹掃時間等相關參數。使所取樣品更加具有針對性、代表性。
相關用途
飛灰等速取樣器是取代撞擊式取樣器和積落式取樣器的新型產品，現已被廣泛套用於鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供了效為可靠的依據。

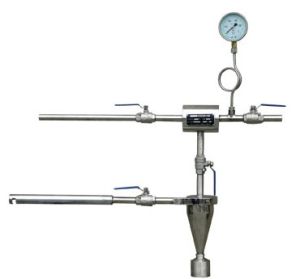

部件功能
a、取樣頭--煙氣流由此進入取樣頭。
b、取樣管--煙氣流由取樣頭，經過此管進入旋風子分離器。
c、傳壓管--通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等於在煙管內的流速 。
d、“U”型管--是取樣管與煙道內的壓力顯示器。
e、引出管--通過引出管的壓力小於煙道內的壓力使煙氣進入取樣裝置 。
f、旋風子分離器--煙氣流在此處進行分離，飛灰進入集灰漏斗，氣體從引出管排出
g、集灰漏斗--收集旋風子分離器的落灰。
h、取樣瓶--裝飛灰樣品用。
工作過程
煙氣流進入取樣嘴後，經過取樣管，沿器壁切線方向進入旋風子分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，並沿器壁靠重力作用落入集灰漏斗進入取樣瓶，而氣體由引出管排出。
當煙氣流速為6m/s--14m/s範圍時，等速取樣率>95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70~/F--100%範圍內，具有等速調節功能。運行可靠，操作方便，無需專人維護。
注意事項
1)該裝置一般裝空氣預熱器的煙道上，若煙道寬度大於2m時，應在煙道上對稱安裝2台取樣器，若寬度小於2m時，只安裝1台取樣器。
(2)連線式過渡用的管接頭都採用水暖設備，中間應加裝一些活動接頭，以便拆裝方便，焊接件儘量減少。
(3)連線式焊接要求密閉。
訂貨須知
用戶在訂貨時需提供下列數據：a.訂貨數量 b.煙道直徑 c.空間安裝位置 d.鍋爐型號 c.是否加防磨套
