風力發電供電液位變送器

風力發電供電液位變送器是與無線發射通訊為一體的終端產品，該系統由無線發射平台組成，其操作方法簡單，技術要求高。

概述

風力發電供電液位變送器是經過多年的實踐經驗及工程套用，

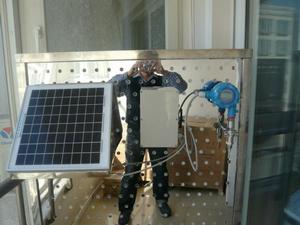

產品樣圖

為滿足市場需求而開發的集數據接收器與無線發射通訊為一體的終端產品。該產品包括：溫度感測器﹑等遠程無線數據傳輸，具有定點數據上傳功能，以無線發射電台為通信平台，具有不受地理限制、穩定、可靠和成本低等優點。適用於短距離、小型化、低成本要求的無線監控、無線數據採集和無線報警系統。廣泛適用於業自動化控制、電力調度、水利工程施工、大型建築工地、採油輸油測控、油井水井計量、水情水文監測、氣象資料傳輸、環保監測設備、地震監視網路、無線信標、江河航運、地質勘探、交通運輸、移動定位、軍事訓練、公安報警、醫療監護、公用設施、自動抄表、遙控遙測等領域。

工作原理

該系統是由無線發射平台（數據採集器﹑太陽能電池板﹑無線電台﹑鋰電池）和數據接收器（無線接收電台﹑液晶觸控螢幕或電腦）組成。
無線發射平台的數據採集器可以採集溫度﹑濕度﹑壓力﹑流量﹑液位﹑物位等數據並傳送到監控系統上，可以接收的輸入信號為0-10mA、4-20mA 、0-5V、1-5V、K、S、B、T、E、J、WRE、PT100、CU50、CU100等；可以輸出信號0--10mA電流(RL <1000Ω，可擴展至2000Ω)，4--20mA電流(RL<500，可擴展至1000Ω)，0--22mA自定義電流(軟體自由設定)，固態繼電器觸發，繼電器開關量。
無線發射/接收電台是採用雙向通信，集收發為一體，可以進行點對點通信，點對多點通信，靈活組網最多可達60個點，傳送距離最遠可以達到20KM。

操作方法

該產品的太陽能電池板採用的是先進的單晶矽製造工藝，可以在太陽光充足日照好的東西部地區使用，也可以在陰雨天比較多陽光相對不是很充足的南方地區使用，適合全國絕大部分地區使用。該產品嚴格按野外套用進行設計和生產，所選用的封裝形式和接線盒等配件滿足野外使用的要求，防護等級達到IP65。組件抗風壓達到2400帕，能夠抵禦120Km/h風速，組件強度能抵禦一般的風沙、冰雹和雪壓。
該太陽能電池板及鋰電池的性能特點
1、太陽能電池板：單晶矽或多晶矽 10W(再大的也能做)，17V DC(24VDC)
2、 蓄電池：鋰電池 24V DC，50AH
3、 太陽能充電控制器充電輸出 24V DC，10A
4、 數據採集器 3W，24V DC
5、 無線發射電台 24VDC 發射電流<40mA、接收電流<20mA、休眠電流<20&micro;A
6、該電源箱能保證負載為4W的情況下連續陰雨天3—4天
7、 具有蓄電池反接保護功能
8、 具有太陽能電池反接保護功能
9、 具有負載過流及短路保護功能
10、具有蓄電池過充過放電保護功能
11、具有供電和用電同時使用功能
監控系統可在電腦或在觸控螢幕上進行操作，採用組態王、坤瑞監控等組態監控軟體，進行編程。對數據進行採集、監控、對比、存儲、列印等功能

技術要求

具體性能參數如下:

性能
顯 示	雙四位LED數碼管顯示
輸入信號	標準電流 0-10mA、4-20mA 標準電壓 0-5V、1-5V 熱電偶 K、S、B、T、E、J、WRE 熱電阻PT1000,PT100、CU50、CU100
基本誤差	0.2% F.S±1個字
斷偶或超量程顯示	Sb
輸出功率	10dBm(10mW)
視距距離	800m@1200bps, 500m@9600bps
有效波特率	1200~38400bps 用戶設定，57600bps 訂製
接收靈敏度	-110dBm@1200bps, -108dBm@9600bps
RF IC	CC1101
拓撲網路	Point-to-point, point-to-multipoint
電壓	12V DC
發射電流	<40mA
接收電流	<20mA
休眠電流	<20&micro;A
載頻	433MHz 默認, 400MHz~470MHz 訂製
通信方式	半雙工
信道	32個
接口方式	TTL/UART, 1200~38400bps 用戶設定
天線阻抗	50Ω，SMA
工作溫度	-20~+60
頻率穩定度	±10ppm
