風冷式離心導熱油泵

BRY風冷離心導熱油泵是按照GB5662設計和製造的節能型新產品。性能優良，結構合理，使用可靠。適用於輸送不含固體顆粒的高溫液體。

一、BRY型風冷式離心熱油泵產品概述

BRY風冷離心導熱油泵是按照GB5662設計和製造的節能型新產品。該泵性能優良，結構合理，使用可靠。適用於輸送不含固體顆粒的高溫液體。其耐腐蝕程度和使用溫度按與介質接觸的主要零件的材料分為三類，1.HT200。2.ZG230-450。3.1Gr18Ni9Ti.0Gr18Ni12Mo2Ti。

二、BRY型熱油泵適用於下列範圍
1、石油及化學工業：聚合、縮合、蒸餾、精餾、熔融等；2、油脂工業：脂肪酸蒸餾、油脂分解、

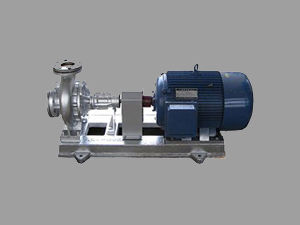

實物圖

脂化等；3、合成纖維工業：聚合熔融、紡絲、延伸等；4、紡織印染工業：熱定型、烘乾、熱熔染色等；5、塑膠及橡膠工業：熱壓、壓延、擠壓、硫化成型等；6、造紙工業:乾燥、波紋紙加工等；7、木材工業：多合板、纖維熱壓成型、木材幹燥等；8、建築工業：瀝青加熱等；另外，還在機械工業，醫藥生產中廣泛套用。

三、BRY型熱油泵性能範圍（按設計點）
1、流量1――500m³/h；2、揚程10-125m；3、溫度-20ºC-350ºC；
BRY型熱油泵型號表示：以BRY50-32-200A為例
BRY50-32-200A
BRY表示：熱油泵
50表示：泵體入口直徑(mm)
32表示：泵體出口直徑(mm)
200表示：葉輪名義外徑(mm)
A表示：葉輪外徑第一次切割
說明：葉輪直徑的順序以A、B、C表示，最大直徑時不表切割示。

四、BRY系列全碳鋼離心式熱油泵技術參數

型號	進出口徑 mm	流量		揚程M	轉速 r/min	功率		效率 %	配用電機 型號
		m³/h	L/min			軸功率Kw	配用功率Kw
BRY20－20－125	20×20	1.5	25	22	2800	0.22	0.75	30	Y80M
BRY25－25－160	25×25	3.0	50	27	2840	0.53	1.5	30	Y90S
BRY32－32－160	32×32	6.0	100	28	2840	0.85	1.5	45	Y90S
BRY40－25－160	40×25	10	166	28	2840	1.72	2.2	50	Y90L
BRY50－32－160	50×32	7.5	125	34	2840	1.59	3.0	44	Y100L
		12.5	208	30		2.02		54
		15	250	29		2.16		56
BRY50－32－200	50×32	7.5	125	52.5	2900	2.82	5.5	38	Y132S
		12.5	208	50		3.54		48
		18	300	40		3.92		51
BRY50－32－200A	50×32	16	266	32	2900	3.35	4.0	42	Y112M
BRY50－32－250	50×32	7.5	125	82	2900	5.8	11	28	Y160M
		12.5	208	80		7.2		38
		18	300	70		7.8		51
BRY50－32－250A	50×32	16	266	60	2900	6.3	7.5	42	Y132S
BRY65－50－160	65×50	20	333	32	2900	3.17	5.5	55	Y132S
		25	416	30		3.35		65
		30	500	27		3.71		66
BRY65－40－200	65×40	15	250	48	2900	4.4	7.5	49	Y132S
		25	416	50		5.7		60
		30	500	48		6.3		61
BRY65－40－200A	65×40	25	416	35	2900	4.0	5.5	59	Y132S
BRY65－40－250	65×40	15	250	82	2900	9.1	15	37	Y160M
		25	416	80		10.3		53
		30	500	87		12.02		54
BRY65－40－250A	65×40	20	333	51	2900	5.67	7.5	49	Y132S
BRY65－40－315	65×40	15	250	127	2900	18.5	30	28	Y200L
		25	416	125		21.3		40
		30	500	123		23		44
BRY65－40－315A	65×40	22.5	375	100	2900	15.3	22	40	Y180M
BRY80－50－200	80×50	40	666	52	2900	7.87	15	55	Y160M
		50	832	50		9.8		70
		60	1000	46		10.8		71
BRY80－50－200A	80×50	45	750	40	2900	7.8	11	63	Y160M
BRY80－50－200B	80×50	40	666	32	2900	6.37	7.5	55	Y132S
BRY80－50－250	80×50	30	500	84	2900	13.2	22	52	Y180M
		50	832	80		17.3		63
		60	1000	72		19.2		64
BRY80－50－250A	80×50	43	716	60	2900	12.8	15	55	Y160M
BRY80－50－315	80×50	30	500	128	2900	25.5	37	41	Y200L
		50	832	125		31.5		56
		60	1000	123		35.3		58
BRY80－50－315A	80×50	45	750	100	2900	23.6	30	52	Y200L
BRY100－65－200	100×65	60	1000	54	2900	13.6	22	65	Y180M
		100	1664	50		17.9		76
		120	2000	47		19.9		77
BRY100－65－200A	100×65	94	1566	44	2900	16	22	70	Y180M
BRY100－65－200B	100×65	87	1450	38	2900	13.8	15	65	Y160M
BRY100－65－200C	100×65	80	1333	32	2900	11.8	15	59	Y160M
BRY100－65－250	100×65	60	1000	87	2900	23.4	37	60	Y200L
		100	1664	80		30.3		73
		120	2000	74		33.3		74
BRY100－65－250A	100×65	95	1583	72	2900	29	37	64	Y200L
BRY100－65－250B	100×65	90	1500	65	2900	26.2	30	61	Y200L
BRY100－65－250C	100×65	85	1416	50	2900	20.3	30	57	Y200L
BRY100－65－315	100×65	60	1000	133	2900	39.6	75	55	Y280S
		100	1664	125		51.6		66
		120	2000	118		57.5		67
BRY100－65－315A	100×65	95	1583	113	2900	45.2	55	64	Y250M
BRY100－65－315B	100×65	90	1500	100	2900	40.5	55	55	Y250M
BRY100－65－315C	100×65	82	1366	84	2900	34.8	45	54	Y225M
BRY125－100－200	125×100	120	2000	57.5	2900	39.6	45	67	Y225M
		200	3328	50		51.6		81
		240	4000	44.5		57.5		80
BRY125－100－200A	125×100	178	2966	40	2900	26.6	37	73	Y200L
BRY125－100－250	125×100	160	2666	76	2900	44.2	55	75	Y250M
		200	3328	70		47		80
		240	4000	60		50.3		78
