概述
近年來，世界各國逐漸認識到能源對人類的重要性，更認識到常規能源利用過程中對環境和生態系統的破壞，各國紛紛開始根據國情，治理和緩解已經惡化的環境，並把可再生、無污染的新能源的開發利用作為可持續發展的重要內容。風光互補發電系統是利用風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，具有很好的套用前景。

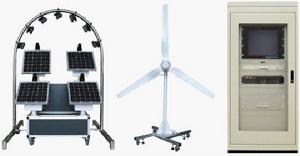

風光互補發電實驗台
實驗設備
風光互補發電實驗台，可完成風力機、太
風光互補發電實驗台1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智慧型化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率採用了柔性控制技術，系統實現了精確的功率分配，並採用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“+”“－”極性接反，斷路器關斷，糾正後可繼續使用。
6、太陽能電池反接保護：太陽能電池“+”“－”極性接反，糾正後可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路後，斷路器關斷，減小負載後可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由於自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高於保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此後當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當低於恢復電壓（2.2V/單節）後浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低於保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。
實驗內容
1、限速機械保護系統原理實驗
2、限速電控保護系統原理實驗
3、風、光互補最大功率點跟蹤控制實驗
4、過功率保護實驗
5、蓄電池充放電特性及過壓、欠壓保護實驗
6、風力發電、太陽能發電相關控制、測量、技術實驗驗
7、風力發電基礎理論與套用技術仿真實驗
8、分散式風力發電、太陽能發電互補供電系統控制技術實驗仿真
9、固態並聯逆變器系統穩定性仿真
10、太陽能發電系統用逆變器課程設計仿真實驗
