頂車機

頂車機

一.概述

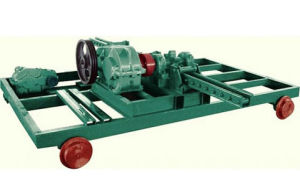

頂車機是窯爐專用設備，是操縱窯車進入隧道的多功能設備。完整的液壓頂車機包括：渡車、液壓站、液壓缸、卷揚機、窯車軌道、操縱台、頂車機機架等。

二.工作原理

頂車機的機架上有液壓站與頂車油缸組成的液壓頂車裝置，其中頂車機平台上還有一個通過高壓油管與液壓站相連的液壓馬達，所述液壓馬達與主動鏈輪相連，在頂車機主動輪軸上固定有從動鏈輪，主動鏈輪與從動鏈輪通過鏈條相連。其中：液壓缸頂頭的伸縮方向與頂車機連線的窯車軌道走向位置相對照，卷揚機的牽引繩通過導向輪與窯車軌道走向位置相對照，在渡車上靠近窯門的一角設定了一個可以凸出、縮進的開啟滑輪，多條並列燒結磚隧道窯只需一台多功能頂車機就能完成引渡窯車、自動打開窯門、將窯車頂入窯內等過程。新型頂車機具有結構緊湊、經濟實用、操作方便等特點。

三.產品特點

新型的液壓頂車機，採用一個液壓站，可分別驅動頂車機行走系統和頂車作業裝置，一個人操作即可完成全部頂車作業。節省了人工。採用移動式頂車架，省卻了人工推車環節，節省了人工，降低了勞動強度。

四.產品規格

液壓頂車機以本公司產品為例，推力有:20T/40T/50T/60T/80T、最大推力可達120T，頂出行程:2m/2.5m/3m/3.5m/4m、最大行程可達8m。
