頂板動態儀

分類

頂板動態儀分為電子式和機械式，機械式分為誠德電子數顯式，誠德電子自記式，誠德電子線上式。

一、機械式頂板動態儀和電子式頂板動態儀用途

用於測量岩層位移變化情況，測量頂底板移近量、移近速度，進行采場來壓預測，檢測支撐壓力高峰位值。

二、機械式頂板動態儀技術指標

(1) 測定範圍：0～200 mm；

(2) 最小讀數值： 0.01mm；

(3)粗讀全量程200mm之誤差小於1%

(4)儀器使用高度： 1.0～3.0 m

三、電子式頂板動態儀概述

GUD260礦用本安型頂板位移感測器（也稱頂板動態儀、頂板動態報警記錄儀）是用於煤礦井下精確檢測巷道頂板離層變化的智慧型化儀表。它具有操作方便、顯示直觀等特點，尤其是本產品採用了改進的電池供電系統，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械式頂板動態儀的理想替代產品。主要用於煤礦井下頂底板動態監測、顯示、存儲及實時數據傳輸。也可用於涵洞、隧道等場所的頂板下沉量監測。

四、電子式頂板動態儀技術指標

a) 量程0-260mm
b) 精度0.1mm
c) 顯示方式四位LED數碼顯示
d) 電源DC4.5V/AC12V
e) 安裝方式 矗立於頂板與地板之間
f) 啟動方式光控

五、電子式頂板動態儀配置清單（線上式）

產品：礦用本安型頂板位移感測器（頂板動態儀）：GUD260
配件：礦用本安型數據採集儀：YHC9
礦用一般兼本安型數據傳輸接口：KJJ220
礦用本安型監測通訊分站：KJF12
其它：本安電源、通訊電纜、UPS電源、避雷器、防雷器、監測伺服器、印表機、二通、三通、專用軟體

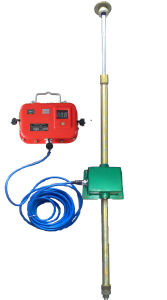

誠德電子頂板下沉速度報警記錄儀（電子式）
