電路原理圖:
電晶體VT1與R、C移相電路組成正弦波振盪器,振盪頻率在2kHz左右(此頻率療效最佳)。VT2為射極跟隨器,可起隔離等作用。VT3為激勵級。因為音頻電療對波形要求不高,故功放由VT4和VT5組成普通的乙類推挽放大即可。本儀器輸出阻抗為500Ω,以與人體皮膚阻抗相適配。另外,輸出端與激勵級之間加有負反饋(R10),以防治療中人體阻抗突變而引起的不適感。

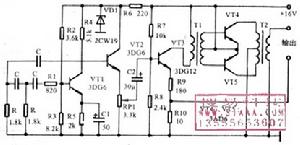

右圖為音頻治療儀的電路原理圖。
電源可採用一般串聯穩壓電路。圖中變壓器T1用高強度漆包線繞制,其數據如下:用D310,XE6×10鐵芯,初級線徑為0.1mm繞成1000匝,次級線徑為0.21mm,雙線並繞250匝(也可用適當的電晶體收音機用輸入變壓器)。T2用D42,BE12×15鐵芯,初級線徑為0.51mm,雙線並繞80匝,次數線徑為0.25mm繞成480匝。VT4、VT5要用20×60×1的銅片或鋁片作散熱板。
調整時可在音頻輸出端接一個500Ω的電阻,並用示波器觀察波形。如有寄生振盪,應以改變元件等方法消除。振盪頻率的精確度要求不嚴。
