產品簡介：
勿庸置疑，這是最老的合成的締合型增稠劑，六十年代初，其用於皮革處理 及紡織行業的印花色漿。隨著水性塗料逐漸取代溶劑型塗料，HEUR廣泛用於水性裝飾漆、工業漆以及近年來出現的雙組分水性聚氨酯體系。其通常由親水的聚乙二醇類物質通過氨酯或二氨酯基團接到疏水的嵌段上，疏水基可置於分子的兩個封端，也可嵌段在主鏈或側鏈上。

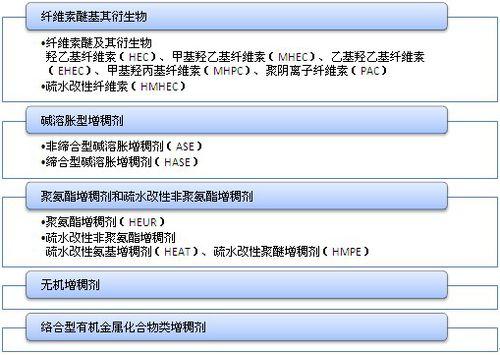

水性增稠劑：
纖維素醚及其衍生物
鹼溶膨脹型增稠劑
聚氨酯增稠劑和疏水改良性非聚氨酯增稠劑
無機增稠劑
綜合型有機金屬化合物類增稠劑

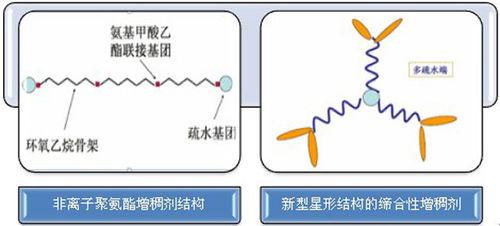

非離子聚氨酯締合型增稠劑結 構：
HEUR由疏水基、親水鏈和聚氨酯劑三部分組成。疏水基起締合作用，是增稠的決定因素，通常是油基、十八烷基、十二烷苯基、壬酚基等。親水鏈能提供化學穩定性和粘度穩定性，常用的的是聚醚。HEUR分子鏈是通過聚氨酯基來擴展的，所用聚氨酯基有IPDI、TDI、HMDI等。
締合型增稠劑的結構特點是疏水基封端。
非離子聚氨酯締合型增稠劑機 理：

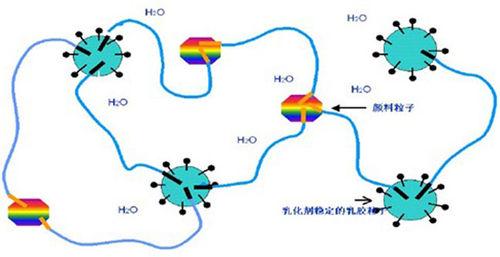

非離子聚氨酯締合型增稠劑HEUR在乳膠漆水相中增稠機理：
1) 分子疏水端與乳膠粒子、表面活性劑、顏料等疏水結構締合，形成立體網狀結構，這也是高剪粘度的來源；
2) 猶如錶面活性劑，當期濃度高於臨界膠束濃度時，形成膠束，中剪黏度（1—100s-1）主要由其主導；
3) 分子親水鏈與水分子氫鍵起作用，從而達到增稠結果。
套用範圍：
HEUR類增稠劑被廣泛地用於水性漆和塗料中，既可用於有光漆也可用於低光漆；即可以用於色漆也可用於清漆，如：木地板漆，印刷油墨，木器粘合劑，標籤粘合劑，壁紙膠甚至乳液聚合中的保護膠。

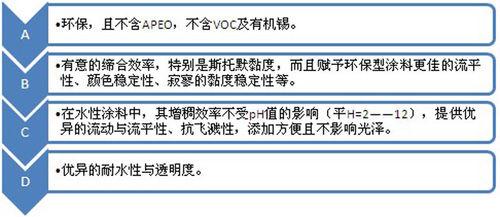

產品性能：
| 項 目 | 指 標 |
| 外觀 | 輕微朦朧的粘稠液體 |
| 固體含量 | 不小於20% |
| 揮發性組分 | 水 |
| 比重(25℃) | 1.044 |
| PH值 | 6-8 |
| 離子型式 | 非離子 |
非離子聚氨酯締合型增稠劑締合型增稠劑性能比較：
| 性質 | HEUR | HASE | HMHEC |
| 成本 | 最高 | 視品種而定 | 稍高於HEC |
| 抗飛濺性 | 優 | 很好 | 很好 |
| 流平性 | 優 | 尚好到優 | 好 |
| 高剪下速率黏度 | 很好 | 尚好到很好 | 尚好 |
| 高光澤潛力 | 很好 | 尚好到很好 | 尚好 |
| 抗壓黏性 | 尚好 | 好到很好 | 好 |
| 對配方中表面活性劑和共溶劑的敏感性 | 很敏感 | 中度到很敏感 | 中度敏感 |
| 對pH的敏感性 | 不敏感 | 中度敏感 | 不敏感 |
| 耐水性 | 稍低於HEC | 低於HEC | 稍低於HEC |
| 耐擦洗性 | 很好 | 稍好到好 | 好 |
| 耐鹼性 | 很好 | 不好到好 | 很好 |
| 抗腐蝕性 | 很好 | 不好 | 不詳 |
| 對電解質的敏感性 | 不敏感 | 中度到很敏感 | 不敏感 |
| 微生物降解 | 無影響 | 無影響 | 可能發生 |
增稠劑的選擇：
結合乳膠漆的PVC，可按如下原則選擇增稠劑。
1) 對於高PVC乳膠漆，由於乳液含量低，而顏料盒填料用量高，為了保證貯存中不分層，其低剪下速率黏度和觸變性應就高控制，因此可採用HEC和鹼溶脹增稠劑配合，來調整黏度。PVC越高，選用的HEC分子量也越大，這樣配方中增稠劑的成本就可越低。
2) 中等PVC和低PVC乳膠漆，由於乳液含量較高，可將黏度曲線不同的締合型增稠劑配合使用，已達到貯存、施工、流平等方面較好的平衡。
3) 也有人建議，在大多數情況下，以HASE、HEUR一起搭配HEC，或者以HASE搭配HEUR來使用，均能取得滿意結果。僅以HEC和HEUR搭配使用，因為親水親油性差距太大，往往導致分水。
4) 對於厚質和拉毛的塗料，可採用高觸變性的纖維素增稠劑或鹼溶脹增稠劑。
用 量：
0.1-1.0%。
添加方式：
按1:1或者1:3兌水攪拌均勻後,在塗料生產的打漿階段或制漆階段慢慢加入。可單獨使用，也可和其他多種增稠、流變劑等一起配合使用
貯 存：
產品應在密閉條件下，在陰涼、乾燥、通風的庫房內貯存，冬季貯運時應採取一定的防凍設施（如遇冰凍化凍後加以適當的攪拌可以繼續使用）
有 效 期：
二年
運 輸：
不屬於化學危險品，按非危險化學品的運輸規定執行
