電阻器（Resistor）在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中後，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用於分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。

端電壓與電流有確定函式關係，體現電能轉化為其他形式能力的二端器件，用字母R來表示，單位為歐姆Ω。實際器件如燈泡，電熱絲，電阻器等均可表示為電阻器元件。

電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度係數，其定義為溫度每升高1℃時電阻值發生變化的百分數。電阻的主要物理特徵是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。

組成

電阻器

用電阻材料製成的、有一定結構形式、 能在電路中起限制電流通過作用的二端電子元件。阻值不能改變的稱為固 定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。一些特殊電阻器，如熱敏電阻器、壓敏電阻器和敏感元件，其電壓與電流的關係是非線性的。電阻器是電子電路中套用數量最多的元件，通常按功率和阻值形成不同系列，供電路設計者選用。 電阻器在電路中主要用來調節和穩定電流與電壓，可作為分流器和分壓器，也可作電路匹配負載。根據電路要求,還可用於放大電路的負反饋或正反饋、電壓-電流轉換、輸入過載時的電壓或電流保護元件，又可組成RC電路作為振盪、濾波、旁路、微分、積分和時間常數元件等。

基本原理

電阻器由電阻體、骨架和引出端三部分構成（實芯電阻器的電阻體與骨架合二為一），而決定阻值的只是電阻體。對於截面均勻的電阻體，電阻值為

電阻值

式中ρ為電阻材料的電阻率（歐·厘米）；L為電阻體的長度（厘米）；A為電阻體的截面積（平方厘米）。

薄膜電阻體的厚度d很小，難於測準,且ρ又隨厚度而變化，故把視為與薄膜材料有關的常數，稱為膜電阻。實際上它就是正方形薄膜的阻值，故又稱方阻(歐/方)。對於均勻薄膜

薄膜阻值

式中W為薄膜的寬度（厘米）。通常R應在一有限範圍內，R太大會影響電阻器性能的穩定。因此圓柱形電阻體以刻槽方法，平面形電阻體用刻蝕迂迴圖形的方法來擴大其阻值範圍，並進行阻值微調。

伏安特性是用圖形曲線來表示電阻端部電壓和電流的關係，當電壓電流成比例時（特性為直線），稱為線性電阻，否則稱為非線性電阻。

參數與特性 　表征電阻特性的主要參數有標稱阻值及其允許偏差、額定功率、負荷特性、電阻溫度係數等。

美國貝爾實驗室

標稱阻值　用數字或色標在電阻器上標誌的設計阻值。 單位為歐（Ω）、千歐（kΩ）、兆歐（MΩ）、太歐（TΩ）。阻值按標準化優先數系列製造,系列數對應於允許偏差。

電阻的阻值和允許偏差的標註方法有直標法、色標法和文字元號法。

① 直標法

電阻[對電流產生阻礙作用的電子元件]

將電阻的阻值和誤差直接用數字和字母印在電阻上(無誤差標示為允許誤差 ± 20%)。也有廠家採用習慣標記法，如：

3 Ω 3 　Ⅰ 表示電阻值為3.3 Ω、允許誤差為 ± 5 %

1 K 8 　表示電阻值為1.8 KΩ、允許誤差為 ± 20 %

5 M 1 　Ⅱ 表示電阻值為5.1 MΩ、允許誤差為 ± 10 %

② 色標法

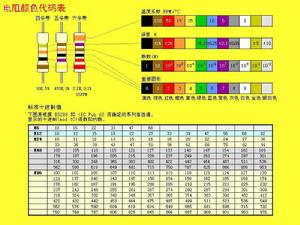

將不同顏色的色環塗在電阻器(或電容器)上來表示電阻(電容器)的標稱值及允許誤差，各種顏色所對應的數值見表 B303。固定電阻器色環標誌讀數識別規則如圖T301所示。

四環電阻的識別方法

顏色	第一環數字	第二環數字	倍乘數	誤差
黑	0	0	10^0	———
棕	1	1	10^1	———
紅	2	2	10^2	———
橙	3	3	10^3	———
黃	4	4	10^4	———
綠	5	5	10^5	———
藍	6	6	10^6	———
紫	7	7	10^7	———
灰	8	8	10^8	———
白	9	9	10^9	———
金	———	————	10^-1	±5%
銀	———	————	10^-2	±10%

五環電阻的識別

顏色	第一環數字	第二環數字	第三環數字	倍乘數	誤差
黑	0	0	0	10^0	——
棕	1	1	1	10^1	1%
紅	2	2	2	10^2	2%
橙	3	3	3	10^3	——
黃	4	4	4	10^4	——
綠	5	5	5	10^5	0.5%
藍	6	6	6	10^6	0.25%
紫	7	7	7	10^7	0.1%
灰	8	8	8	10^8	±20%
白	9	9	9	10^9	——
金	——	——	——	10^-1	±5%
銀	——	——	——	10^-2	±10%

如何使用上表： 四環電阻：一環數字（十位）《紅》二環數字（個位）《橙》*倍乘數《黑》 誤差《金》

例;紅橙黑金=23*10^0=23Ω(±5%)

五環電阻：一環數字（百位）《紅》二環數字（十位）《藍》三環數字（個位）《綠》*倍乘數《黑》誤差

例：紅藍綠黑棕=265*10^0=265Ω(±1%)

允許偏差　實際阻值與標稱阻值間允許的最大偏差，以百分比表示。常用的有±5%、±10%、±20%,精密的小於±1%，高精密的可達0.001%。精度由允許偏差和不可逆阻值變化二者決定。

額定功率　電阻器在額定溫度（最高環境溫度）tR下連續工作所允許耗散的最大功率。對每種電阻器同時還規定最高工作電壓，即當阻值較高時即使並未達到額定功率，也不能超過最高工作電壓使用。

電阻器額定功率的識別
電阻器的額定功率指電阻器在直流或交流電路中，長期連續工作所允許消耗的最大功率。有兩種標誌方法：2W以上的電阻，直接用數字印在電阻體上；2W以下的電阻，以自身體積大小來表示功率。在電路圖上表示電阻功率時，採用如圖T302符號：

電阻[對電流產生阻礙作用的電子元件]

負荷特性 　當工作環境溫度低於tR時，電阻器也不能超過其額定功率使用，當超過tR時，必須降低負荷功率。對每種電阻器都有規定的負荷特性。此外，在低氣壓下負荷允許相應降低。在脈衝負荷下，脈衝平均功率遠低於額定功率，一般另有規定。

電阻溫度係數　在規定的環境溫度範圍內，溫度每改變1℃時阻值的平均相對變化，用ppm/℃表示。 除了以上幾種參數外，還有非線性（電流與所加電壓特性偏離線性關係的程度）、電壓係數（所加電壓每改變、伏阻值的相對變化率）、電流噪聲（電阻體內因電流流動所產生的噪聲電勢的有效值與測試電壓之比，用電流噪聲指數來表示）、高頻特性（由於電阻體內在分布電容和分布電感的影響，使阻值隨工作頻率增高而下降的關係曲線、長期穩定性（電阻器在長期使用或貯存過程中受環境條件的影響阻值發生不可逆變化的過程）等技術指標。

分類

按伏安特性分類

對大多數導體來說，在一定的溫度下，其電阻幾乎維持不變而為一定值，這類電阻稱為線性電阻。有些材料的電阻明顯地隨著電流(或電壓)而變化，其伏—安特性是一條曲線，這類電阻稱為非線性電阻。非線性電阻在某一給定的電壓(或電流)作用下，電壓與電流的比值為在該工作點下的靜態電阻，伏—安特性曲線上的斜率為動態電阻。表達非線性電阻特性的方式比較複雜，但這些非線性關係在電子電路中得到了廣泛的套用。

按材料分類

a、線繞電阻器由電阻線繞成電阻器 用高阻合金線繞在絕緣骨架上製成，外面塗有耐熱的釉絕緣層或絕緣漆。繞線電阻具有較低的溫度係數，阻值精度高，穩定性好，耐熱耐腐蝕，主要做精密大功率電阻使用，缺點是高頻性能差，時間常數大。

b、碳合成電阻器由碳及合成塑膠壓製成而成。

c、碳膜電阻器在瓷管上鍍上一層碳而成，將結晶碳沉積在陶瓷棒骨架上製成。碳膜電阻器成本低、性能穩定、阻值範圍寬、溫度係數和電壓係數低，是目前套用最廣泛的電阻器。

d、金屬膜電阻器在瓷管上鍍上一層金屬而成，用真空蒸發的方法將合金材料蒸鍍於陶瓷棒骨架表面。

金屬膜電阻比碳膜電阻的精度高，穩定性好，噪聲，溫度係數小。在儀器儀表及通訊設備中大量採用。

e、金屬氧化膜電阻器在瓷管上鍍上一層氧化錫而成，在絕緣棒上沉積一層金屬氧化物。由於其本身即是氧化物，所以高溫下穩定，耐熱衝擊，負載能力強 按用途分，有通用、精密、高頻、高壓、高阻、大功率和電阻網路等。

特殊電阻器

電阻[對電流產生阻礙作用的電子元件]

1、保險電阻：又叫熔斷電阻器，在正常情況下起著電阻和保險絲的雙重作用，當電路出現故障而使其功率超過額定功率時，它會像保險絲一樣熔斷使連線電路斷開。保險絲電阻一般電阻值都小(0.33Ω～10KΩ)，功率也較小。保險絲電阻器常用型號有：RF10型、RF111-5 保險絲電阻器的符號型、RRD0910 型、RRD0911 型等。

2、敏感電阻器：是指其電阻值對於某種物理量（如溫度、濕度、光照、電壓、機械力、以及氣體濃度等）具有敏感特性，當這些物理量發生變化時，敏感電阻的阻值就會隨物理量變化而發生改變，呈現不同的電阻值。根據對不同物理量敏感，敏感電阻器可分為熱敏、濕敏、光敏、壓敏、力敏、磁敏和氣敏等類型敏感電阻。敏感電阻器所用的材料幾乎都是半導體材料，這類電阻器也稱為半導體電阻器。

熱敏電阻的阻值隨溫度變化而變化，溫度升高阻為負溫度係數（NTC）熱敏電阻。套用較多的是負溫度係數熱敏電阻，又可分為普通型負溫度係數熱敏電阻；穩壓型負溫度係數熱敏電阻；測溫型負溫度係數熱敏電阻等。 光敏電阻是電阻的阻值隨入射光的強弱變化而改變，當入

射光增強時，光敏電阻的減小，入射光減弱時電阻值增大。

相關介紹

選用

1、固定電阻器的選用有多種類型，選擇哪一種材料和結構的電阻器，應根據套用電路的具體要求而定。高頻電路應選用分布電感和分布電容小的非線繞電阻器，例如碳膜電阻器、金屬電阻器和金屬氧化膜電阻器，薄膜電阻器，厚膜電阻器，合金電阻器，防腐蝕鍍膜電阻器等。高增益小信號放大電路應選用低噪聲電阻器，例如金屬膜電阻器、碳膜電阻器和線繞電阻器，而不能使用噪聲較大的合成碳膜電阻器和有機實心電阻器。

所選電阻器的電阻值應接近套用電路中計算值的一個標稱值，應優先選用標準系列的電阻器。一般電路使用的電阻器允許誤差為±5%~±10%。精密儀器及特殊電路中使用的電阻器，應選用精密電阻器，對精密度為1%以內的電阻，如0.01%，0.1%，0.5%這些量級的電阻應採用捷比信電阻。所選電阻器的額定功率，要符合套用電路中對電阻器功率容量的要求，一般不應隨意加大或減小電阻器的功率。

若電路要求是功率型電阻器，則其額定功率可高於實際套用電路要求功率的1~2倍。2、熔斷電阻器的選用

熔斷電阻器具有保護功能的電阻器。選用時應考慮其雙重性能，根據電路的具體要求選擇其阻值和功率等參數。 既要保證它在過負荷時能快速熔斷，又要保證它在正常條件下能長期穩定的工作。電阻值過大或功率過大，均不能起到保護作用。

電阻器選用的三項基本原則：

選擇通過認證機構認證的生產線製造出的執行高水平標準的電阻器。

選擇具備功能優勢、質量優勢、效率優勢、功能價格比優勢、服務優勢的製造商生產的電阻器。

選擇能滿足上述要求的上型號目錄的製造商，並向其直接訂購電阻器。

注意事項

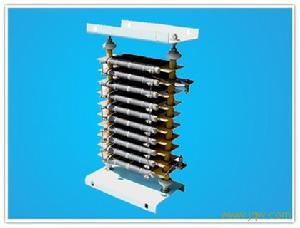

電阻器

電阻在使用前要進行檢查，檢查其性能好壞就是測量實際阻值與標稱值是否相符，誤差是否在允許範圍之內。方法就是用萬用表的電阻檔進行測量。 測量時要注意兩點

1、要根據被測電阻值確定量程，使指針指示在刻度線的中間一段，這樣便於觀察。

2、確定電阻檔量程後，要進行調零，方法是兩表筆短路（直接相 碰），調節“調零”電器使指針準確的指在Ω刻度線的“0”上，然後再測電阻的阻值。另外，還要注意人手不要碰電阻兩端或接觸表筆的金屬部分。否則會引起測試誤差。

用萬用表測出的電阻值接近標稱值。就可以認為基本上質量是好的，如果相差太多或根本不通，就是壞的。

檢測

1、外觀檢查

對於固定電阻首先查看標誌清晰，保護漆完好，無燒焦，無傷痕，無裂痕，無腐蝕，電阻體與引腳緊密接觸等。對於電位器還應檢查轉軸靈活，鬆緊適當，手感舒適。有開關的要檢查開關動作是否正常。

2、萬用表檢測

①固定電阻的檢測

用萬用表的電阻擋對電阻進行測量，對於測量不同阻值的電阻選擇萬用表的不同倍乘擋。對於指針式萬用表，由於電阻擋的示數是非線性的，阻值越大，示數越密，所以選擇合適的量程，應使錶針偏轉角大些，指示於1/3～2/3滿量程，讀數更為準確。若測得阻值超過該電阻的誤差範圍、阻值無限大、阻值為0或阻值不穩，說明該電阻器已壞。

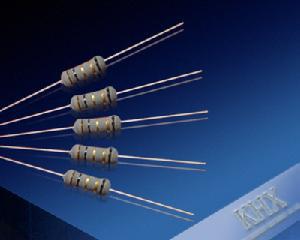

電阻器

在測量中注意拿電阻的手不要與電阻器的兩個引腳相接觸，這樣會使手所呈現的電阻與被測電阻並聯，影響測量準確。另外，不能帶電情況下用萬用表電阻擋檢測電路中電 阻器的阻值。線上檢測應首先斷電，再將電阻從電路中斷開出來，然後進行測量。

②保險絲電阻和敏感電阻的檢測

保險絲電阻一般阻值只有幾到幾十歐，若測得阻值為無限大，則已熔斷。也可線上檢測保險絲電阻的好壞，分別測量其兩端對地電壓，若一端為電源電壓，一端電壓為0伏，保險絲電阻已熔斷。

敏感電阻種類較多，以熱敏電阻為例，又分正溫度係數和負溫度係數熱敏電阻。對於正溫度系（PTC）熱敏電阻，在常溫下一般阻值不大，在測量中用燒熱的電烙鐵靠近電阻，這時阻值應明顯增大，說明該電阻正常，若無變化說明元件損壞，負溫度系熱敏電阻則相反。

光敏電阻在無光照（用手或物遮住光）的情況下萬用表測得阻值大，有光照錶針指示電阻值有明顯減小。若無變化，則元件損壞。

③可變電阻和電位器的檢測

首先測量兩固定端之間電阻值是否正常，若為無限大或為零歐，或與標稱相差較大，超過誤差允許範圍，都說明已損壞；電阻體阻值正常，再將萬用表一隻表筆接電位器滑動端，另一隻表筆接電位器（可調電阻）的任一固定端，緩慢旋動軸柄，觀察錶針是否平穩變化，當從一端旋向另一端時，阻值從零歐變化到標稱值（或相反），並且無跳變或抖動等現象，則說明電位器正常，若在旋轉的過程中有跳變或抖動現象，說明滑動點現電阻體接觸不良。

3、用電橋測量電阻

如果要求精確測量電阻器的阻值，可通過電橋（數字式）進行測試。將電阻插入電橋元件測量端，選擇合適的量程，即可從顯示器上讀出電阻器的阻值。例如，用電阻絲自製電阻或對固定電阻器進行處理來獲得某一較為精確的電阻值時，就必須用電橋測量自製電阻的阻值。

套用

不同的使用場合，套用壓敏電阻的目的，作用在壓敏電阻上的電壓/電流應力並不相同，因而對壓敏電阻的要求也不相同，注意區分這種差異，對於正確使用是十分重要的。根據使用目的的不同，可將壓敏電阻區分為兩大類：保護用壓敏電阻，電路功能用壓敏電阻。

保護用壓敏電阻

1、區分電源保護用，還是信號線，數據線保護用壓敏電阻器，它們要滿足不同的技術標準的要求。

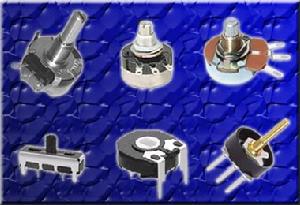

電位器

2、根據施加在壓敏電阻上的連續工作電壓的不同，可將跨電源線用壓敏電阻器可區分為交流用或直流用兩種類型，壓敏電阻在這兩種電壓應力下的老化特性表現不同。

3、根據壓敏電阻承受的異常過電壓特性的不同，可將壓敏電阻區分為浪涌抑制型，高功率型和高能型這三種類型。

浪涌抑制型：是指用於抑制雷電過電壓和操作過電壓等瞬態過電壓的壓敏電阻器，這種瞬態過電壓的出現是隨機的，非周期的，電流電壓的峰值可能很大。絕大多數壓敏電阻器都屬於這一類。

高功率型：是指用於吸收周期出現的連續脈衝群的壓敏電阻器，例如並接在開關電源變換器上的壓敏電阻，這裡衝擊電壓周期出現，且周期可知，能量值一般可以計算出來，電壓的峰值並不大，但因出現頻率高，其平均功率相當大。

高能型：指用於吸收發電機勵磁線圈，起重電磁鐵線圈等大型電感線圈中的磁能的壓敏電壓器，對這類套用，主要技術指標是能量吸收能力。

壓敏電阻器的保護功能，絕大多數套用場合下，是可以多次反覆作用的，但有時也將它做成電流保險絲那樣的一次性保護器件。例如並接在某些電流互感器負載上的帶短路接點壓敏電阻。

展望

電阻器的發展方向是：

1、小型化、高可靠性；

2、分立的小型電阻器仍有廣泛的用處，但將進一步縮小體積,提高性能,降低價格；3、在消費類電子產品中，碳膜電阻器仍占優勢，而精密的電阻器則將以金屬膜電阻器為主，大部分小功率線繞電阻器將被取代；

4、為適應電路集成化、平面化的發展，對片狀電阻器的需要將明顯增加；通用型將傾向於發展厚膜電阻器，而精密型則仍將傾向於薄膜類中的金屬膜和金屬箔電阻器； 5、發展組合的電阻網路；

理想電阻器

在一個理想的電阻器里，電阻值不會隨電壓或電流而改變，亦不會因電流的突然變動而改變。真實的電阻器無法達到這一點。現今的內部設計使電阻器在極端的電壓或電流（以至其他環境因素，例如溫度）下能表現相對小的電阻值變化。

現實電阻器的限制

每一個電阻器均有其承受的電壓或電流的上限（主要取決於電阻器的體積）。如果電壓或電流超出了這個範圍，首先電阻器的電阻值會改變（在一些電阻器中可以有劇烈的變動），繼而令電阻器因過熱等情況而損毀。大部份電阻器會標示額定的電功率，另外一些則會提供額定的電流或電壓。

另外，現實的電阻器本身除電阻外，亦擁有微量的電感或電容，使其表現與理想的電阻器有所差異。

識別方法

色環電阻的識別方法

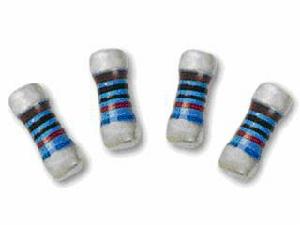

金屬箔電阻器

帶有四個色環的其中第一、二環分別代表阻值的前兩位數；第三環代表倍率；第四環代表誤差。快速識別的關鍵在於根據第三環的顏色把阻值確定在某一數量級範圍內，例如是幾點幾K、還是幾十幾K的，再將前兩環讀出的數”代”進去，這樣就可很快讀出數來。

（1）熟記第一、二環每種顏色所代表的數。可這樣記憶：棕1，紅2，橙3，黃4，綠5，藍6，紫7，灰8，白9，黑0。這樣連起來讀，多復誦幾遍便可記住。
記準記牢第三環顏色所代表的 阻值範圍，這一點是快識的關鍵。具體是：
金色：幾點幾 Ω
黑色：幾十幾 Ω
棕色：幾百幾十 Ω
紅色：幾點幾 kΩ
橙色：幾十幾 kΩ
黃色：幾百幾十 kΩ
綠色：幾點幾 MΩ
藍色：幾十幾 MΩ
從數量級來看，在體上可把它們劃分為三個大的等級，即：金、黑、棕色是歐姆級的；紅橙’、黃色是千歐級的；綠、藍色則是兆歐級的。這樣劃分一下是為了便於記憶。
（3）當第二環是黑色時，第三環顏色所代表的則是整數，即幾，幾十，幾百 kΩ等，這是讀數時的特殊情況，要注意。例如第三環是紅色，則其阻值即是整幾kΩ的。
（4）記住第四環顏色所代表的誤差，即：金色為5%；銀色為10%；無色為20%。
下面舉例說明：
例1當四個色環依次是黃、橙、紅、金色時，因第三環為紅色、阻值範圍是幾點幾kΩ的，按照黃、橙兩色分別代表的數”4″和”3″代入,，則其讀數為4.3 kΩ。第環是金色表示誤差為5%。
例2當四個色環依次是棕、黑、橙、金色時，因第三環為橙色，第二環又是黑色，阻值應是整幾十kΩ的，按棕色代表的數”1″代入，讀數為10 kΩ。第四環是金色，其誤差為5%。

貼片電阻的識別方法

電阻[對電流產生阻礙作用的電子元件]

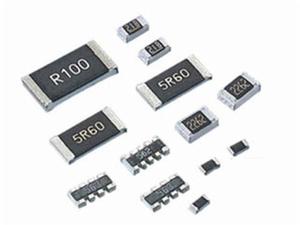

貼片元件具有體積小、重量輕、安裝密度高，抗震性強．抗乾 擾能力強，高頻特性好等優點，廣泛套用於計算機、手機、電子辭典、醫療電子產品、攝錄機、電子電度表及VCD機等。貼片元件按其形狀可分為矩形、圓柱形和異形三類。按種類分有電阻器、電容器，電感器、電晶體及小型積體電路等。貼片元件與一般元器件的標稱方法有所不同。下面主要談談片狀電阻器的阻值標稱法。

電阻[對電流產生阻礙作用的電子元件]

片狀電阻器的阻值和一般電阻器一樣，在電阻體上標明．共有三種阻值標稱法，但標稱方法與一般電阻器不完全一樣。
1．數字索位標稱法(一般矩形片狀電阻採用這種標稱法)
數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的第一位和第二位為有效數字，第三位表示在有效數字後面所加“0”的個數．這一位不會出現字母。
例如：“472′’表示“4700Ω”；“151”表示“150”。
如果是小數．則用“R”表示“小數點”．並占用一位有效數字，其餘兩位是有效數字。
例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

四位表示法：

前三位表示有效數字，第4位表示倍率。

2702=27000=27kΩ

2．色環標稱法(一般圓柱形固定電阻器採用這種標稱法)

貼片電阻與一般電阻一樣，大多採用四環(有時三環)標明其阻值。第一環和第二環是有效數字，第三環是倍率(色環代碼如表1)。例如：“棕綠黑”表示”15Ω”；“藍灰橙銀”表示“68kΩ”誤差±10%。
3．E96數字代碼與字母混合標稱法
數字代碼與字母混合標稱法也是採用三位標明電阻阻值，即“兩位數字加一位字母”，其中兩位數字表示的是E96系列電阻代碼．具體見附表2。它的第三位是用字母代碼表示的倍率(如表3)。例如：“51D”表示“332×103；332kΩ”；“249Y”表示“249×10-2 ; 2．49Ω”。

作用

小功率電阻器通常為封裝在塑膠外殼中的碳膜構成，而大功率的電阻器通常為繞線電阻器，通過將大電阻率的金屬絲繞在瓷心上而製成。

如果一個電阻器的電阻值接近零歐姆（例如，兩個點之間的大截面導線），則該電阻器對電流沒有阻礙作用，並聯這種電阻器的迴路被短路，電流無限大。如果一個電阻器具有無限大的或很大的電阻，則串接該電阻器的迴路可看作開路，電流為零。工業中常用的電阻器介於兩種極端情況之間，它具有一定的電阻，可通過一定的電流，但電流不像短路時那樣大。電阻器的限流作用類似於接在兩根大直徑管子之間的小直徑管子限制水流量的作用。電阻，英文名resistance，通常縮寫為R，它是導體的一種基本性質，與導體的尺寸、材料、溫度有關。歐姆定律說，I=U/R，那么R=U/I，電阻的基本單位是歐姆，用希臘字母“Ω”表示，有這樣的定義：導體上加上一伏特電壓時，產生一安培電流所對應的阻值。電阻的主要職能就是阻礙電流流過。事實上，“電阻”說的是一種性質，而通常在電子產品中所指的電阻，是指電阻器這樣一種元件。歐姆常簡稱為歐。表示電阻阻值的常用單位還有千歐（kΩ），兆歐（MΩ），毫歐（m Ω）。
