【功能及用途】

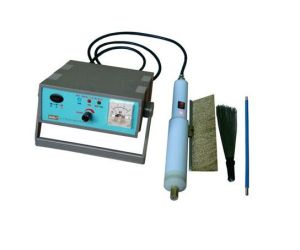

電火花檢漏儀是用來檢測油氣管道、電纜、搪瓷、金屬貯罐、船體等金屬表面防腐絕緣層的施工質量和老化腐蝕的微孔、氣隙的一種專用檢測設備。【特點】
1、採用微電子一體化高壓發生器,克服靜電現象;
2、採用數字顯示,提高輸出精度;
3、高壓和電源電壓能自動轉換;
4、快速智慧型充電,充足自停,無需人工控制;
5、電源採用日本原裝微型開關電源,提高性能,減輕質量;
6、開機時,儀器具有自檢功能;
7、儀器具有防靜電,高壓誤輸入等防護系統,從而提高儀器的可靠性;
8、儀器特設保護、自動調節功能,克服同類產品致命弱點;
9、儀器的線路採用模組化結構,三防設計,從而大大提高儀器野外使用的壽命和可靠性。
【主要技術指標】
1、測量範圍:A型:0.03-3.50mm;B型:3.50-10.0mm
2、輸出高壓:A型:0.50-15.0KV(環氧煤瀝青);B型:15.0-36.0KV(石油瀝青)
3、交流供電電壓:220V±25%
4、機內直流電壓:68A型;6V;68B型:8.4V
5、直流功耗:<5W
6、交直流自動變換時間:<0.01秒
7、報警延時:1-2秒
8、主機體積:228×85×180
9、主機重量:2.5Kg(包括電池)
【檢測原理及方法】
金屬表面絕緣防腐層過薄、漏鐵及漏電微孔處的電阻值和氣隙密度都很小,當有高壓經過時就形成氣隙擊穿而產生火花放電,給報警電路產生一個脈衝信號,報警器發出聲光報警,電火花檢漏儀根據這一原理從而達到防腐層檢漏目的。
