概述

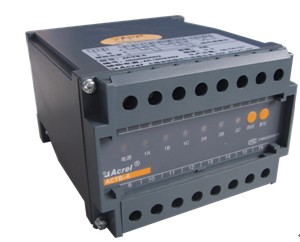

在電力系統中，廣泛套用於一次測量與控制，正常工作時，電流互感器二次側處於近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流，（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數知伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用CTB系列電流互感器過電壓保護器就能夠有效的防止因電流互感器二次開路引起的事故。CTB－X保護器主要用於各種CT二次側的異常過電壓保護。保護器接於二次繞組兩端，正常運行時漏電極小，呈高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，並有無源信號輸出。當故障排除後，電路恢復原狀後，又重新投入正常運行工作。
●技術指標
1、 正常漏電流：<1Ma2、 導通電壓Uc: 150V±10%3、 導通時間Ts:500ms≤Ts≤250ms4、 遙信繼電器接點容量：AC220V/5A5、 保護繼電器接點容量：AC220V/15A6、 使用的CT規格：二次側峰值大於150V7、 保護電流：≥5A8、 工作環境：溫度：-20C～70C
濕度：≤95%RH
9、 復位方式：按壓“復位”按扭；自動“復位”10、 抗震性能：10～50-10HZ 2g 3min11、 抗干擾：4.4KV/M12、外型尺寸： CTB-1：48×48×90（mm）
CTB-（2～6）：145×90×73(mm)
13、 耐壓：2KV 50HZ 1min14、安裝方式： 面版式、導軌式或固定式安裝
主要功能
1、 正常工作是時，流入保護器的電流不超過0.1Ma,不影響CT正常工作。2、 當A（或B、C），N兩端電壓超過150V時CTB短接A（或B、C、N）。3、 繼電器的接點容量大於15A。所以故障時，能使CT二次側可靠短路。4、 繼電器接點具有保持功能，按壓“復位”按扭，才能解除保護。5、 若是在停電狀態下解除了故障，掉電後裝置自動復位。6、 裝置提供一對常開接點和一對常閉接點。可接各種生光報警或提供給綜合保護裝置使信息遠傳。當保護動作時，常開閉合，常閉打開。接線原理圖
一般情況下，互感器均連線在A、B、C三相上，少數連線在兩相上，個別連線在一相上。絕大多數均為星形連線，少數三角形連線。本產品電流互感器保護器為二次繞組星形連線。二次繞組A、B、C對應連線在保護器A、B、C接線端子上。A、B、C三相二次中心點（虛地N）連線在保護器的“N”接線端子上。若只用A、B繞組，C相可以不接線，不會影響保護器正常工作。 交流220V50Hz電源接入保護器供內部電器元件用，三根無源信號線引出供用戶使用，外接交流或直流均可。例如，公共端與常閉線連線綠色信號燈，亮燈時表示保護器正常工作。公共端和常開線連線“紅色”燈或報警器，工作時表示保護器檢測到某二次繞組有開路故障。系列產品型號
型號 | 保護二次側繞組說明 |
CTB-1 | 保護1繞組（A或B或C） |
CTB-2 | 保護2繞組（A與C相） |
CTB-3 | 保護3繞組（A、B、C） |
CTB-4 | 保護4繞組（A與C相） |
CTB-6 | 保護6繞組（A、B、C） |
CTB-9 | 保護9繞組（A、B、C） |
CTB-12 | 保護12繞組（A、B、C） |
CTB-15 | 保護15繞組（A、B、C） |
CTB-18 | 保護18繞組（A、B、C） |
