用途
LX-1096B型電子插頭線纜製程短路沖斷儀，適用於探測電腦線、電子信號線、電源線等電子線纜在插頭成型時出現的短路故障，並且，隨即施行放電衝斷。以使消除插頭線纜製程中的電氣不良。達到提高品質優良率，降低產品成本。
本沖斷儀設計採用安全電壓超大容量儲能。沖斷能力強，安全可靠。當探測到線號間存在短路故障時，儀器能發出聲響信號與發光顯示。儀器備有“手動”與“腳踏”兩種控制沖斷的方式，可任選其一。
圖片

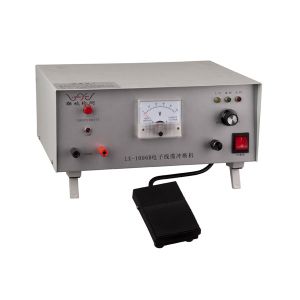

聯欣檢測LX-1096B電子線纜沖斷機。 面板功能說明
正面板背面板
1、控制沖斷電鍵；2、通路顯示燈；3、探測線引入端子；4、儲能電壓表；5、電壓選擇開關與指示燈；6、電源指示燈；7、電源開關；8、保險器；9、電源線；10、腳踏開關引線端子。
使用操作方法與注意事項
1、將儀器平穩放置在工作檯上，應遠離電烙鐵，電烘槍等電熱器具。2、在正面板端子上引入探測線，在背面板端子接上腳踏開關引線。插入220V50HZ工作電源。
3、開啟電源開關，電源指示燈亮。儲能電壓表緩慢上升指示沖斷電壓。
4、電壓選擇開關置1或2檔，對應黃、綠色發光管亮，電壓表約指示25V～35V。已滿足沖斷所需電能。須強力沖斷時，將電壓選擇開關置3檔，紅色發光管亮。電壓表約指示40V～50V。若電源電壓過低，也可將電壓選擇置3檔，以滿足沖斷能力。
5、手持探測線棒，查找短路線號。當通路顯示燈亮，並且發出聲響時，說明該相鄰線號存在短路故障，按動手控電鍵（或踩動腳踏開關）即可沖斷。顯示燈滅，聲響停，說明短路消除。
6、禁止用探測線導電針相碰自放電來試驗沖斷能力。因為這樣作有可能使探測線及機內器件損壞。
可以用較長的細導線的散股線頭相搭，模擬線呈短路觀察沖斷狀況。
7、本儀器可作為導通校對儀，用來校對多芯線纜的芯線與電路標號正確性。當用作導通校線時，不接腳踏開關，不許按動手控沖斷電鍵。
8、本儀器也可用於線路板生產廠家，查找與沖斷PC板上的錯誤短路點。
9，使用與保管條件：本沖斷儀可以在環境溫度-10℃至+45℃，相對濕度≤85%的條件下連續使用。不用時應及時關斷電源。保管與運輸應防雨、防曬、通風良好。不應與腐蝕性化學品混放。不應強烈振動。
