計量物料
電子皮帶秤主要是用於輸送大宗固體物料並對輸送過程中的物料進行計量，常計量輸送的物料有原煤、石灰石、粘土、鐵粉、熟料等。
工作原理

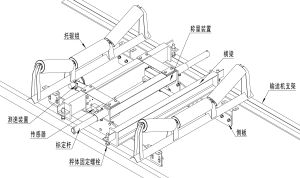

皮帶輸送機上的物料經過雙托輥電子皮帶秤時，物料的重量經過稱量框架作用到荷重感測器上，荷重感測器輸出同物料質量成正比的電信號，同時皮帶下的測速感測器測出正比於皮帶的速度的電信號輸送給系統控制器，系統經計算後，得出物料的瞬時流量和總累積量。結構組成
1、皮帶秤上的載荷直接加在稱重感測器上（物槓桿比）；
2、稱量裝置用兩組矽鋼片與橫樑連線,矽鋼片起支點和限位作用.不磨損,免維護,精度高,使用可靠
3、通過四個支撐螺栓固定在皮帶輸送機框架上,不必改變該輸送機的框架.節約成本,且安裝,調整.移動方便
4、標定裝置簡潔易行,可隨時進行精度標定
5、稱重感測器:高阻抗,高靈敏性,高解析度,長期抗疲勞,全密封,防腐能力強,長期穩定性好
6、測速編碼器:解析度高,密封性好,運行可靠
電子皮帶秤組成控制系統
控制系統採用本公司獨立研發的FB-DACS1000控制系統，具有完善的人機互動界面；可與上位機通訊；可實現鍵盤啟動、故障報警、數據掉電保護等多項功能。該儀表軟體功能齊備，可自動去皮、自動標定、具有較強的抗干擾能力。
輸入信號：
故障釋放（無源觸點）
速度感測器信號（高速脈衝）
稱重感測器信號（0~10mV）
輸出信號：
備妥（無源觸點）
流量>Pmax.（無源觸點）
流量<Pmin.（無源觸點）
累計脈衝輸出(無源觸點，脈衝寬度、單位可調)
瞬時流量輸出（4~20mA）
電控櫃尺寸：
450×300×610(寬×深×高)
選型
為能正確選型，設計院或用戶應提供下述物料參數：1、皮帶輸送機型號及工藝布置圖；
2、輸送頻寬度(mm)；
3、輸送帶周長(m)；
4、輸送帶速度(m/s)；
5、皮帶輸送機傾角；
6、托輥形式及輥徑；
7、物料名稱；
8、最大、最小餵料量；
9、正常流量；
10、物料最大粒度(mm)；
11、平均容重(t/m³)。
12、設計選型應按如下步驟進行：
根據物料參數和工藝情況選定技術方案；
確定秤體的型號、規格、感測器的規格及控制方式等。
以上參數均由我公司技術人員通過精心計算得出，方便用戶進行系統設計。
技術參數
稱量範圍：1～2000T/H；稱量方式：雙托輥結構；
稱量精度：±1%；
皮帶輸送機最大傾角20°；
儀表顯示瞬時流量、累計量，同時進行信號遠傳；
可實現定量批量給料；
具有載荷超限報警功能；
掉電數據永久保存；
使用環境：
儀表–10～40℃
秤體–30～50℃
相對濕度≤90%
系統電源：220VAC±10%50Hz±2%。
