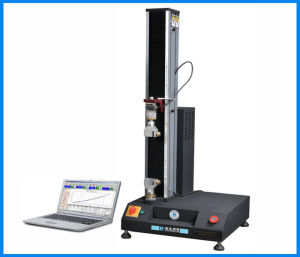

電子拉力設備

電子拉力設備可配各式夾具及伸長量測試裝置,或依客戶需求裝配。

一、電子拉力設備簡介

電子拉力設備主要可測各種材料之拉力、撕裂、剝離、粘接力……抗力物性。可列印出測試日期、時間及顯示器設定之顯示值。

二、電子拉力設備依據標準

GB/T16491、GB/T1040、GB/T8808、GB/T13022、GB/T2790、GB/T2791、GB/T2792、GB/T16825、GB/T17200、GB/T3923.1、GB/T528、GB/T2611、GB/T6344、GB/T20310、GB/T3690、GB/T4944、GB/T3686、GB/T529、GB/T6344、GB/T10654、HG/T2580、JC/T777、QB/T2171、HG/T2538、CNS11888、JISK6854、PSTC-7、ISO37、AS1180.2、BSEN1979、BSENISO1421、BSENISO1798、BSENISO9163、DINENISO1798、GOST18299、DIN53357、ISO2285、ISO34-1、ISO34-2、BS903、BS5131、DINEN12803、DINEN12995、DIN53507-A、DIN53339、ASTMD3574、ASTMD6644、ASTMD5035、ASTMD2061、ASTMD1445、ASTMD2290、ASTMD412、ASTMD3759/D3759M

三、電子拉力設備技術參數

容量選擇:5,10,20,25,50,100,200kg(任選)
單位切換:gf,kgf,N,kN,LBf,W,T可選
荷重分解度:1/100,000
荷重精度:±1.0%以內
最大行程:1000mm含夾具
測試速度:(20-300)mm/min(電位器調節)
外型尺寸:(L×W×H)62×53×126cm
位移精度:±0.5%
重量:70kg
電源:1∮,220V,50Hz,3A
動力系統:普通電機+滾珠絲槓(台灣產)+同步帶傳動
備註Remarks:

四、電子拉力設備擴展知識

解析拉力測試機在試樣生產中的套用
拉力測試機由一根(單臂)或兩根(門式)垂直的承載柱所組成,它安裝在一個固定水平基板上,頂部是一個活動的水平橫樑。其規格由框架能夠承受的最大負載和承載單元的最大負載結合起來進行表示。負載單元安裝在電機驅動或油壓驅動的移動橫樑上。與夾具相連的承載單元測量力,可以從數字顯示或電腦上讀數。許多電子拉力試驗機具有可互換的感測器,從而能與待測試材料匹配。
產品機械主要配置:
傳動,有絲槓傳動和齒條傳動,前者昂貴,用於高精度,測試重複性高;後者便宜,用於低精度,測試重複性低。
絲槓,對拉力精度測量具有決定作用。一般的有滾珠絲槓,梯形絲槓,一般絲槓。其中,滾珠絲槓的精確度最高,但是其性能的發揮要靠電腦伺服系統操作才能發揮,整套價格也比較昂貴。採用一般絲槓和梯形絲槓就可以達到軟包裝所要求的精度,即0.1-1%精度。
傳動,有齒輪傳動和鏈條傳動,前者昂貴,用於高精度;後者便宜,用於低精度。
感測器,主要成本在於壽命,光電感應是其中比較先進的技術,一般可用十萬次以上。
