電子式互感器校驗儀XL807

電子式互感器校驗儀XL807

適用協定: IEC61850-9-1/ IEC61850-9-2 2、輸入電壓 電壓測量範圍: 0 ~ 100V 電壓測量準確度: (20-100V) 0.05%RD 3、輸入電流 電流測量檔位:200mA、 1A、 5A 精確測量範圍 50mA ~ 10A 0.05%RD····

簡介
隨著智慧型電網技術突飛猛進的發展,數位化變電站的試點建設已經越來越多,根據廣東電網公司“十二五”電網規劃,在全省21個地級市每個市至少建設一個220kV數位化變電站,全省至少建設一個500kV數位化變電站。數位化變電站由於採用光纖進行數字量的傳輸,不存在二次壓降以及模擬電能表的AD採集誤差,這大大減少了傳統計量二次迴路的誤差。數位化是當今世界電力發展的方向。
數字(光電)互感器作為模擬世界到數字世界的橋樑,在數位化變電站中占有舉足輕重的地位,可以認為數字(光電)互感器是數位化變電站的基石,所有的數字量都是來源它。因此數字(光電)互感器的精度和性能非常重要。我國計量法規定所有的計量器具都必須得到量傳,也就是所有的計量器具都必須能夠實現量值朔源。因此在實際套用中需要對數字(光電)互感器進行量傳,在現場安裝後也需要對其進行校驗,驗證其測量精度和穩定性,以及對IEC61850協定支持的正確性。
由廣東電網公司電力科學研究院和深圳市星龍科技共同研發的XL807電子式互感器校驗儀正是為了解決電子式互感器的檢測校驗問題,它支持IEC61850-9-1和IEC61850-9-2,具備對電子式互感器進行角差、比差校驗的功能,並可對通信報文進行全息分析,可以對電子式互感器進行各種通信故障測試以及精度校驗。
本校驗儀核心採用雙CPU架構,功能強大,以24BitAD晶片和512倍過採樣技術大大擴展了頻寬,提高了測量精度。同時,採用多檔位自動切換和FIR濾波器提高動態範圍和信噪比。使用LabView開發管理軟體,界面美觀,使用方便。電源和採樣輸入採取了大量的電磁兼容措施,能夠適應複雜的現場測試環境。採用攜帶型設計方案,方便實驗室和現場檢測。
本儀器通過了國網電力科學研究院國家高壓計量站(原武漢高壓研究所)的檢測校準,校驗儀整體準確度達到0.05級。在全國多個省份的數位化變電站里得到了良好套用,其可對目前國內全部型號電子式互感器進行檢測。
2、主要功能介紹

 實現對電子式互感器的角差和比差的校驗。
 可進行通信故障仿真測試,如幀丟失、通信延遲、通道異常等,全面考核電子式互感器的通信功能和容錯能力。
 兼容IEC61850-9-1/-9-2協定,滿足各種光纖接口規格,對通信參數具有自適應能力。
 能對IEC61850-9-1/IEC61850-9-2的網路報文進行全息分析,如網路地址、ASDU個數、採樣率、同步方式、數據波形等。
 能靈活配置採樣點數等通信參數。
 具有雙SC接口的光纖乙太網接口和雙RJ45乙太網接口,接口方便靈活,可以適應不同的被校設備。
 方便的檢定點誤差記錄,點擊報表生成即可將記錄的誤差數據保存成word文檔,方便存檔或進行誤差分析。
 可實現對電子式互感器進行精度校準和量值溯源。
 攜帶型設計,小巧的體積和輕便的重量,方便現場檢測工作,同時支持觸控螢幕和鍵盤輸入,提供良好的易用性。
 本產品適應性、擴展性強,可以很容易地滿足未來數位化變電站技術升級的需要。
硬體
3、 硬體接口說明
XL

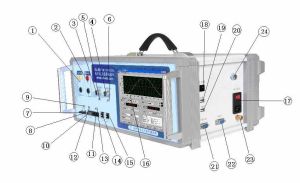

807的外觀圖如下圖所示,機箱使用全鋁合金製造,結實美觀重量輕,非常適合野外現場使用,XL807儘量簡化了用戶的操作細節,對於接線只需一根被檢輸入、一根標準輸入再加一根同步信號輸入,非常簡潔。頂部有提手可以很方便地拎走。下面對所有的硬體接口功能進行說明。
 ○1-----標準電壓互感器信號輸入端,a為正同名端,x為負同名端。
 ○2-----標準電流互感器信號輸入端,K1為正同名端,K2為負同名端。
 ○3-----電同步信號輸入接口,信號電平為TTL5V。電同步輸入口只能輸入秒脈衝。輸入接口引腳定義如下圖所示。
 ○4-----電同步信號輸出接口,信號電平為TTL5V。電同步輸出只能輸出PPS信號,如需要電B碼輸出,可以使用XL8061進行轉換得到。其接口定義見上圖所示。
 ○5-----電同步輸入指示燈,該指示燈在檢測同步上後點亮。
 ○6-----電同步輸出指示燈,有輸出時點亮。
 ○7-----光同步信號輸出接口,ST接口。光同步輸出口只能輸出IRIG-B碼格式的同步信號,如需要光秒脈衝輸出請使用XL8061進行轉換得到。
 ○8-----光同步信號輸入接口,ST接口類型,光同步輸入信號可以為IRIG-B碼,也可以是PPS秒脈衝信號。
 ○9-----光同步輸入指示燈,該指示燈在同步上後點亮。
 ○10-----光口1,光纖通訊接口1,SC接口,一收一發一組。接收符合IEC61850格式的數位訊號。
 ○11-----光口2,光纖通訊接口2,SC接口類型,一收一發一組,接收符合IEC61850格式的數據。
 ○12-----光口1指示燈,光口1和目標設備連線正確後將點亮並閃爍。
 ○13-----光口2指示燈,光口2和目標設備連線正確後將點亮並閃爍。
 ○14-----電口1,RJ45網路接口,用於接收IEC61850格式的數據。
 ○15-----電口2,RJ45網路接口,用於接收IEC61850格式的數據。
 ○16-----工控機,運行校驗儀的校驗程式。顯示器含觸控螢幕,可以直接觸控操作。
 ○17-----電源輸入:額定值為220VAC±5%,頻率50Hz±5%。
 ○18-----工控機網口。
 ○19-----工控機USB1接口,用戶可以通過USB口和工控機交換數據。
 ○20-----工控機USB2接口,用戶可以通過USB口和工控機交換數據。
 ○21-----PC-RS232,工控機的RS232接口。
 ○22-----RS323,和校驗儀內部控制模組連線的RS232接口,外部電腦運行的程式可以通過此接口來和校驗儀通訊,並控制校驗儀。
 ○23-----接地端子,用於將設備可靠接地,保證用電安全。
 ○24-----小信號互感器輸入。
