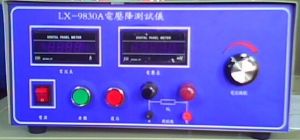

電壓降測試儀

電壓降測試儀主要是對被測試物施加一定的電流，在恆流狀態下，依據歐姆定律來測量被測物電壓損耗之狀況；目的是模擬產品在實際使用環境下出現的各種電性能故障，是否會影響產品的壽命和性能，一般開關觸點、繼電器、開關、線材線束、壓接線端子、連線器等相關產品之電壓降要求會比較高，也比較嚴格。

電壓降測試儀功能

1、 該儀器適用於測量不可重接插頭插銷與連線插頭引出線等類似接線口的電壓 降，從而判斷接線口優劣，本儀器具有可調的恆電流輸出，微電壓測試和數碼管顯示。
2、 測試可設定時間，時間到和電流超高關斷電路測量。
3、 該產品採用先進電路，其測量出的電壓降值直接通過數碼管顯示，直觀明了。

電壓降測試儀技術參數

0、型號：LX-8830F
1、輸入電壓:AC220V+10%,50Hz.
2、恆電壓輸出：可恆定0～12VAC可調
3、恆電流輸出:可恆定0～100A可調，.
4、電壓降範圍:0~999.9mV,數顯，0.5級，直接顯示讀數；
5、電壓表精度:+1%+3個字
6、電流表精度:+1%+3個字
7、壓接式電壓測試端子3個
8、環境溫度:0~40C
9、環境溫度:≤85%
10、測試儀尺寸（mm）：約寬720×深450×高1250

電壓降測試儀使用方法

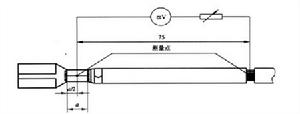

端子與電線壓接處的電壓降試驗按下圖所示，在端子與電線壓接處中間位置至電線75mm長的電線處(剝去絕緣層釺焊牢固，寬度可根據客戶要求定做)的兩點間測量，扣除75mm長的電線電壓降後即為端子與電線壓接處的電壓降。當一個端子同時連線兩根或兩根以上電線時對各根電線分別施加電流以測量電壓降。
根據導體公稱截面積，將試驗電流調至所需的範圍，壓下操作台中的測試接著端子治具，測試地程中電壓降直接讀數一直實時顯示。
