電動硬密封法蘭蝶閥

電動硬密封法蘭蝶閥適用於水、蒸汽、油品、空氣、煤氣等各種不同介質。

電動硬密封法蘭蝶閥動硬密封法蘭蝶閥
電動硬密封法蘭蝶閥技術性能
上海埃非凱閥門有限公司生產的D943H電動硬密封法蘭蝶閥的主要特點有:
1、適用溫度-20~+425oC;
2、工作壓力大,耐磨損,使用壽命長,啟閉時間迅速;
3、D943H電動硬密封法蘭蝶閥密封性能好,具有自動定心作用,泄漏量小;
4、F四氟密封適用溫度≤160oC。電動硬密封法蘭蝶閥已被廣泛套用於飲料、醫藥、石化、食品、化工、電廠、鋼廠、工業環保水處理、高層建築給排水管路等多種管路上作調節介質流量和啟閉之用。

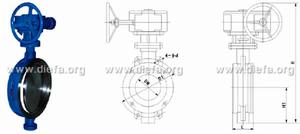

電動硬密封法蘭蝶閥主要連線外型尺寸和連線尺寸
公稱通徑 (DN) 主 要 尺 寸 法 蘭 尺 寸 和 螺 栓 規 格
1.0MPa 1.6MPa 2.5MPa
L H H1 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 1140 280 505 460 16-22 520 470 16-26 555 490 16-33
400 216 1210 305 565 515 16-26 580 525 16-30 620 550 16-36
450 222 1335 350 615 565 20-26 640 585 20-30 670 600 20-36
500 229 1415 380 670 620 20-26 715 650 20-33 730 660 20-36
600 267 1605 445 780 725 20-30 840 770 20-36 845 770 20-39
700 292 1844 480 895 840 24-33 910 840 24-36 960 875 24-42
800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
