概述

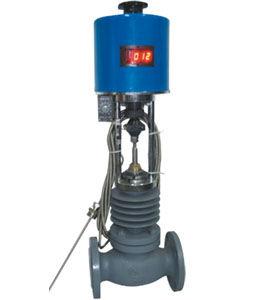

電動溫度調節閥ZZWPE
電動溫度調節閥，該閥最大的特點只需普通220V電源，江蘇景麥自動化儀表研製的利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫範圍廣、回響時間快、密封性能可靠,並可在運行中隨意進行調節,因而廣泛套用於化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應
技術參數
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度範圍由-20℃~350℃，接受PT100鉑熱電阻的溫度信號為來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用於壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用於壓差較大場合
主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
結構與原理
調節閥由主閥、智慧型執行器與感測器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
電動溫度調節閥1．加熱型調節閥的結構與原理，見附圖示：
工作前主閥芯處於半開位置，感測器處於自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，感測器即產生相應線性信號輸入一體化智慧型執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低於設定值時，感測器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度範圍內被控制，從而達到控溫目的。
主要特點
1、與PT—100、PT—500或PT—1000溫度感測器配套使用，控制精度高、反應速度快。
2、控制溫度的設定在執行器外部，設定溫度非常方便。
3、數字顯示實測溫度、簡潔直觀明了。
4、調節型執行器的關鍵部件--控制器，採用最先進的混合積體電路，經過老化處理，用樹脂密封澆鑄，呈匣子狀，防潮、防震，體積小，可靠性高。
5、合理設計上下電氣限位功能、弱電控制、安全耐用。
6、機械結構堅固緊湊，聯線、安裝、調整維護十分簡便。
7、用電位器調整工作零點（起始）和行程滿位（終點）靈敏度等簡單易行。
8、執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的嚴密關閉的三種保護功能。
