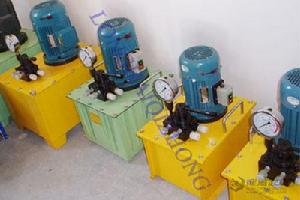

電動泵站特點:
1、體小量輕,使用方便,工作壓力高。
2、單級泵站:結構簡單,可獲得較大的工作壓力。
3、雙級泵站:低壓時,高,低壓泵同時供油,可獲得較大的輸出流量。高壓時,低壓泵經卸荷溢流閥自動空載回油。減少功率消耗。
4、保壓功能:在外油路無泄漏的情況下,停泵保壓5分鐘,額定壓力下降不超過5Mpa.
1、超高壓組合閥(CZ4M/8C) 2、手動換向閥 3、壓力表 4、電機 5、空氣濾清器 6、手把 7、高壓柱塞泵 8、低壓齒輪泵 9、放油螺栓
電動泵站用途:
1、與油缸或專用機具配備,可實現起重、彎曲、較直、擠壓、剪下、鉚接、拆卸、壓裝等工作要求。
2、裝置在某些機械設備中,作為液壓動力源。
3、作為各種高壓液壓元件,高壓容器,高壓膠管的試壓泵站。
二、電動泵站系列規格:
主要技術參數: 型號 高壓壓力 高壓流量 低壓流量 功率
YZB63-0.27-1 63MPa 0.27L/min 1L/min 0.55kw
YZB63-0.3-2 63MPa 0.3L/min 2L/min 0.75kw
YZB63-0.4-2 63MPa 0.4L/min 2L/min 1.1kw
YZB63-1-4 63MPa 1L/min 4L/min 1.5kw
YZB63-1.5-6 63MPa 1.5L/min 6L/min 2.2kw
YZB63-2-6 63MPa 2L/min 6L/min 4kw
YZB63-4-10 63MPa 4L/min 10L/min 5.5kw
YZB63-6-12 63MPa 6L/min 12L/min 7.5kw
YZB63-9-15 63MPa 9L/min 15L/min 11kw
YZB63-12-50 63MPa 12L/min 50L/min 15kw
三、結構原理簡述
YZB系列電動泵站由電機,CFZB系列軸向柱塞泵(高壓泵),低壓齒輪泵,控制系統,油箱等組成。
1、CFZB系列軸向柱塞泵(高壓泵)
該系列泵為我廠自行研製的專利產品閥式配流軸向柱塞泵,容積效率達90%以上,該泵由電機直接帶動泵軸旋轉,在傾斜盤的作用下,柱塞沿柱塞套作上下往復運動,液壓油經進油閥吸入,從排油閥排出,進入系統油路。
2、低壓泵
低壓泵為齒輪泵
3、控制閥
(1)CZF4M/SC超高壓組合閥包括高壓安全閥,低壓卸荷溢流閥,高,低壓單向閥。
工作原理:低壓時,高低壓泵經高,低壓單向閥同時供油,當工作壓力大於2.5MPa時,高壓油使液壓控低壓溢流閥開啟,低壓泵臼動空載回油(低壓油在高壓油不起作用情況下。也具有自行開啟低壓溢閥功能。該閥起安全作用)
(2)34SZHP 6M超高壓手動換向閥為中位卸荷式三位四通換向閥,該閥為分配式轉閥,其抗污染性較好,換向可靠,維修方便,具有保壓功能。
四、使用須知
該系列泵的工作介質為YB-N32液壓油,環境溫度低於10`C時,可改用YB-N22號液壓油,環境溫度高於40`C時,可改用YB-N46液壓油。
工作中油箱的液面應始終保持在油標的中心線上,以防油泵吸空。加油時,套用120目濾油網濾去新油中雜質。經常使用時,每兩個月清洗一次濾油器,半年清洗一次油箱,同時更換新油。
油泵正常工作溫度為10`C-50`C。油溫過高,需採取冷卻措施或停泵,油溫過低時,需採取加溫措施或低壓運轉來提高油溫。
電機起動前,需將換向閥換至中半位。點動數次,以防高壓泵吸空,空氣排除後方可使用。
本泵出廠時調定的工作壓力不得任意提高。
高壓膠管出廠時,均經過額定壓力1.25倍的耐壓試驗。由於膠質的老化,用戶長期使用時,應注意定期檢查,半年檢查一次。當檢查做耐壓試驗時,發生滲漏,凸起或爆破情況下,必須更換。使用時,應避免打折和出現急彎,同時不可離膠管太近,以防爆破甩起傷人。固定場合,可用鋼管代替。
該系列泵每年檢修一次。全部零件用煤油清洗,注意保護各配合表面,不得任意磕碰,裝配後,各運動件應運動靈活,無局部卡阻。
五、常見故障及排除方法 故障
主要原因
壓力不足
1安全閥調整值過低。
2安全閥錐閥卡死或磨損。
3接頭鬆動或密封件造成泄漏。
4壓力表故障造成壓力反應失真。
排除方法
1調整安全閥。
2檢查錐閥或閥體更換或修復
3緊固接頭或更換密封件
4檢查壓力表檢修壓力表座
