PFL-4000&分析系統DART
電力電纜故障定位系統多種定位方式：
樽祥儀器弧反射
浪涌脈衝反射
高壓浪涌
自流耐壓:檢驗和燒穿
弧反射和浪涌脈衝技術整合
大能量輸出
DART分析系統：自動量程
自動定位故障點
電力電纜故障定位系統
電力電纜故障定位系統
儀器說明

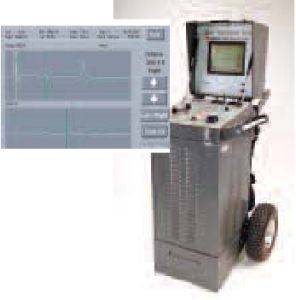

PFL-4000型攜帶型電纜故障定位儀用於地下配電電纜（URD）的故障測試。當與
DART分析系統合用時系統能夠實現以下故障定位技術：
時域反射技術
數字式弧反射技術
浪涌脈衝反射技術
直流模式：（DC）
電力電纜故障定位系統直流耐壓測試：
直流耐壓測試是用來判斷電纜絕緣是否良好的主要方法，對被測試的電纜施加一
定的直流高壓，並保持一段時間，如果電壓表的讀數穩定，那說明電纜的絕緣性能良好，
如果電纜的絕緣惡化或者內部存在問題，那電壓讀數將不會穩定，那么將使用進一步的
方法來對故障電纜進行故障定位。同時，直流測試可以用來檢測一個電纜的擊穿電壓。
電力電纜故障定位系統燒穿測試：
此低電流特徵用來在擊穿狀態進行連續試驗。
面板上的選擇開關位於DC檔時，儀器可以進行耐壓以及燒穿測試。
電力電纜故障定位系統浪涌脈衝測試：
浪涌脈衝方法是在瞬間對被測電纜施加高脈衝電壓，高脈衝使得電纜故障處在瞬
間處於被擊穿狀態，此時故障點對外部的電氣性能將在瞬間表現為一個低阻抗，後續跟
來的脈衝將在此處產生一個反射，儀器內置的脈衝偶合裝置將探測到反射的脈衝，並在
顯示屏上顯示出來，通過計算機計算，就可以得出大致距離。該方式適合用於電纜高阻
故障。
時間域測試：
TDR方法使用低脈衝方法來判斷電纜中的低阻故障和開路故障，儀器對被測試
電纜施加一個低壓脈衝，電纜中如果有短路故障，那么將反射回一個下降沿的脈衝，果是開路故障，那么將反射回一個上升沿的脈衝。
弧反射：
弧反射方法在使用時，儀器會對被測試電纜施加一段時間的高壓浪涌，這個持續
的浪涌將使得被測電纜在故障點對外呈現產生低阻抗電氣性能，並在故障點產生電弧，
此時，儀器會對電纜施加一個低壓脈衝，DART分析系統會實時捕捉這個低壓脈衝的反
射，由於故障點對外為低阻故障，故此反射為一個下降脈衝。
此攜帶型測試系統在地下配電電纜的故障測試中是一種最好的測試工具。PEL-4000
在16KV情況最大輸出能量為1500J，為擊穿電纜中的故障點通足夠的能量。系統能夠
提供20KV的檢驗電壓和60mA的電流用於測試和判斷電纜故障的情況。
電力電纜故障定位系統
特性和優點
多種技術結合減少故障定位時間，降低費用。
整個系統的特點例如大能量輸出，耐壓測試，燒穿功能及多種定位技術在整個系統
中都能夠很好完成。
通過降低電纜的內應力可延長電纜的壽命。
儀器結構堅固能夠經受長年的重負工作。
操作簡單，降低培訓時間和投資額。
在變壓器和電纜斷面之間有效隔離，減少間隔時間。
標準的安全特性：
獨立的高壓輸出電纜。
零電壓鎖定。
高壓燈指示。
在儀器關閉時自放電和接地。
足夠的接地導線。
具有過載保護繼電器。
提供外部鎖定。
電力電纜故障定位系統
技術參數
電容：12uF
浪涌電壓：16KV連續
燒穿電流：60mA
浪涌周期：2-10秒任選
存儲能量：1536J
弧反射濾波器/浪涌脈衝耦合器內部一體化
電力電纜故障定位系統適用海拔高度：最大2000m（更高時要降低電壓）
工作溫度：－20－＋50℃
存儲溫度：－30－＋50℃
濕度：5-98RH非凝結
禁止在雨雪中直接
尺寸：364H×406W×406D㎜
重量：81.8㎏
提供的電纜
高壓輸出電纜(固定安裝)
絕緣接地電纜
輸入電源電纜
7.6M
7.6M
7.6M
電力電纜故障定位系統具體參數：
提供模式：
弧反射
時間域反射
浪涌脈衝反射
DC燒穿測試
DC直流耐壓測試
電壓輸出：
浪涌模式：
浪涌間隙：
0–16KV@12uF
2到10秒（最大輸出電壓時無法使用最小間隙）
DC模式：
占空係數：
電流輸出：
DC模式：
0到
連續
60mA
20KV
能量：
電感：12uF
可存儲能量：1536J（16KV）
偶合：
內部包含弧反射濾波/浪涌脈衝偶合裝置
電壓表範圍：
電流表範圍：
0–20KV
0–60mA
環境溫度：
工作溫度：-20度到50度
存儲溫度：-30度到55度
高度：最高2000M
濕度：5到95RH
氣候：不適應在雨天和雪天使用
系統外形：
PFL4000：864*406*406MM
重量：82KG
輸入電壓：220–240VAC；4.5A,50/60HZ
