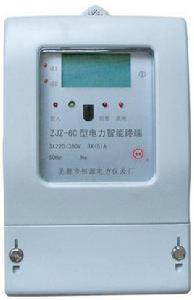

概述
電力定量器是對電力使用情況進行監控的儀器，它的主要功能有超負荷指示(報警)和超負荷控制(跳閘)等。 目前國內生產的電力定量器主要有電流型、電功率型和電能型三種類型。電流型電力定量器利用測量電流來控制動力負荷裝置．在供電電壓變化不大、負荷比較穩定的情況下使用，由於其誤差較大，基本已被淘汰。電功率型電力定量器是用功率表來測量負荷功率並控制動力負荷裝置的，它以三相功率表作為測量元件，由控制電路和繼電器為控制元件。電能型電力定量器用電能表作為測量元件，並在其上加裝機械式電能定量計數器(指示針)，具備電能定量功能。除測量元件外，其工作原理和電功率電力定量器基本相同，所以它可對電能和功率同時進行定量控制。隨著單片機技術的發展，近年來已有以單片機或嵌入式系統為控制核心的電力定量器問世。
分類
功率型定量器
定義：由電氣、機械結構和電子線路組成的，對供電線路或用電負荷實行定時、定量(包括電功率、電能、電流)控制的監控設備。
主要由石英鐘控，電功率變換器，直流毫安表，振盪、放大、二級延時電路和輸出繼電器等構成。石英鐘控用於控制整機投入運行和退出運行。用電負荷通過電流、電壓互感器接入功率變換器,由功率變換器輸出的直流電送入槽形直流電流表,實際用電功率為電流表表面指示值乘以互感器總倍率。電流表的指示值為交流電路的二次功率。功率型電力定量器使用時，先將分配的用電指標除以互感器總倍率，使其轉換為二次功率，然後由電業或安裝單位將電流表紅色定值指針整定到相應的刻度上，同時根據地區調荷要求,在石英鐘控上設定幾個尖峰時段。在尖峰時段內,石英鐘控使整機投入運行，由電流表上的黑針指示值乘以互感器的總倍率，獲得該時實際用電負荷。振盪迴路內有個檢測線圈，裝在定值針桿上。正常用電時，電流表黑針上的小鋁旗在檢測線圈外，振盪電路正常工作。當超過用電指標用電時，小鋁旗進入檢測線圈使振盪停止，輸出信號啟動第一級延時電路，延時18 ± 4 秒鐘後，發出報警信號,同時啟動第二級延時電路（通常有5分、10分兩種),以便用電部門主動降低負荷。如果連續超用電，到達第二級延時電路限值時，定量器發出跳閘信號。跳閘後，必須待尖峰時段過去，由電力定量器自動恢復供電，或由電業部門復置供電。如在跳閘前將用電負荷降到指標內，則小鋁旗退出檢測線圈，振盪恢復，報警停止，二級延時電路恢復原狀，用電繼續受電力定量器監控，直到尖峰時段過後，電力定量器退出運行。 功率型電力定量器的主要技術指標為:儀表精度2.5級，額定電壓有100伏和220伏，額定電流5安,額定頻率50赫，鍾控精度為日差< ±4秒，繼電器觸點容量為220伏、3安。
綜合型定量器
由三相電能表、石英鐘控、功率控制電路板、日電量控制組合機構及輸出繼電器等組成。功率及電量均由電能表內振盪器取樣。電能表每轉一圈，發出一個或多個採樣脈衝。由於電能錶轉盤的轉速與用電負荷成正比，因此電能表發出的兩個脈衝間的時間是與負荷成反比的。製造廠根據電能錶轉數計算出電能表每轉的準確時間，並用RC電路建立11個時間量范，如二次額定功率從200～800瓦，則每隔50瓦作一個時間量范，並由單刀雙擲開關作定值整定。根據分配用電指標折合的二次功率作整定值。尖峰時段內，功率監控投入運行，當用電負荷超過指標用電時，兩脈衝時間間隔小於標準時間，比較電路發出信號，啟動報警延時迴路，連續一分鐘超計畫指標用電，就發出報警信號；連續超用10分鐘,跳閘延時迴路動作,發出跳閘信號並跳閘。日電量控制機構部分由電量指針、電量報警指針及電量跳閘指針構成。跳閘指針指示所劃指標，電量指針由電能錶轉軸直接帶動。當電量指針隨著用電量而逐漸增加達到與報警指針重合時，發出報警信號；當它與跳閘指針重合時，發出跳閘信號，切斷供電電源。午夜零點，由鍾控控制電磁耦合器使電量指針返回零，重新恢復第二日供電。日電量控制範圍為0～20千瓦時， 實際最大日用電量控制範圍為20千瓦時乘互感器總倍率。
電流型定量器
電流型電力定量器本身不包括石英鐘控，由外接石英鐘控來控制定量器的投入和退出運行。在用電尖峰時段,定量器投入運行,用電負荷的大小反映在電流值上。定量器的輸入為A、C二相電流，並經電流互感器轉換成電壓信號，再採用電阻分壓的方式獲得定值整定電壓，經整定後疊加到定值比較電路。當用電電流未超過整定值時，定量器不發報警信號；當用電電流連續大於計畫分配的相應電流整定值時，經比較電路比較後使啟動電路工作，15秒鐘後，報警延時電路動作報警，同時啟動延時跳閘電路，經5～15分鐘後,跳閘迴路動作，切斷部分用電負荷。未跳閘前如降低用電負荷到計畫指標內，則報警解除，保持正常用電。
