概念
離心開關主要用於控制單相電機的啟動線圈。
組成部分
離心開關由兩部分構成:
(1)繞電機軸轉動的離心機構
(2)具有電接觸裝置的固定開關,用於控制啟動線圈。
工作原理
單相電機使用的,安裝在電機轉子上,電路串接在啟動迴路中。轉子靜止時開關導通,達到一定轉速時開關斷開。啟動時開始啟動迴路通過離心開關導通開始啟動,達到一定轉速時離心開關斷開自動切斷啟動迴路,啟動結束,電機變成運行狀態。
分類
第一類,則是無離心開關,單電容移相式的,比如電風扇那些,通常都是小電動機上用的第二類,則是有離心開關,單電容移相啟動式的,比如一些風機等設備,但由於各種原因,這種電動機似乎越來越少。 但在一些特殊地方,的確它還存在。
第三類,即是有離心開關,雙電容雙值移相式的,在很多地方最常見,比如空氣壓縮機,切割機,台式電鑽等地方。
幾種電容式電動機的不同點
第一類,由於這種設計,啟動鈕矩不大,所以不適合高載荷設備,特別是比如空氣壓縮機這些的啟動需要很大鈕矩的,這種無法勝任。
第二類,這種是以前設計的為主,啟動性能比前者大,但是它只適合啟動後穩定運行的,因為它的輔助繞組是作為啟動使用,啟動後就完全依靠主繞組的旋轉磁場,已經沒有所謂的換相了,因為電容器以及輔繞組在電動機轉速到達一個速度後,通過離心開關以及分離,它們已經不工作,這種電動機致命的缺點就是,一旦帶一些高載荷設備,比如空氣壓縮機,經常會轉轉就慢下來,然後又再次通過輔繞組啟動,所以實在不適合很多地方,通常只有用在風機等地方才有一些用,但已經被第三類所說的那種電動機取代。
第三類的,它的原理就是,它既有主繞組,也有輔繞組,也有離心開關,輔繞組和主繞組一同工作,和第一類所說的那種差不多,但這樣啟動性能下降了怎么辦?它們就通過離心開關,這種開關是一種雙擲開關了,這樣啟動時候,串一個大容量的電容[俗稱啟動電容](我們也知道,電容容量越大,移相電流越大,啟動性能越好,但太大繞組則會發熱)所以,這種電動機,就是在電動機低速時候,併入使用大的電容,這個大電容所提供的電流通常都超過繞組的額定電流,這樣的高電流驅動下,旋轉磁場非常強烈,從而驅動轉子高鈕矩輸出轉動起來。
但啟動之後,為了可以避免第二類電動機的缺點,沿用第一類的優點,離心開關離心接到另一個觸點上,然後併入一個容量比較小的電容[俗稱運轉電容],這樣輔繞組依然在工作,但電流比啟動時候小了
這樣,電動機就同時具有了第一類以及第二類的優點,這種電動機被廣泛套用在單相動力系統中,它的確很優秀。
實地考察
你可以到一些賣切割機以及空氣壓縮機(但缸的似乎現在很多為了造價低廉還是用第二類電動機,而雙缸以上的,幾乎都是這種電動機了)的地方看看,電動機上都有2個金屬盒,圓柱體的,每個就是裝一個電容器,而它們一個是啟動電容(容量大)另一個則為運轉電容(容量小)
經驗總結
大概就是這樣,離心開關在第二類中,只起到連線和分斷輔繞組(也稱啟動繞組)以及電容器與電路之間的連線,,而在第三類電動機中,則起到控制輔繞組使用的電容器是大容量的還是小容量的
技術數據
技術數據 | |||||||||||||||
型號 | 額定電流 | 支架孔徑 | 安裝尺寸 | 外形尺寸Cxternality size | 使用於Usa | ||||||||||
開關底板Switch | 離心器Centrifuge | 系列 | 機座號 | 極數 | |||||||||||
(mm) | |||||||||||||||
A±0.2 | 工作間隙 | a | b | c | R | D Max | HMax | h | |||||||
L14-102Y | 10 | 14 | 0.043 | 14 | 2 | 56 | 16 | 76 | 48 | 48 | 21 | 11 | BO2 | 63 | 2 |
L14-104Y | 0 | 23 | 13 | 4 | |||||||||||
L17-152Y | 15 | 17 | 0.043 | 14.5 | 2 | 70 | 20 | 88 | 52 | 52 | 23 | 12.5 | BO2 | 71 | 2 |
L17-154Y | 0 | 26 | 12.5 | CO2 | 4 | ||||||||||
L20-202Y | 20 | 20 | 0.052 | 17.1 | 2.5 | 80 | 29 | 98 | 58 | 67 | 29 | 15.4 | BO2 | 80 | 2 |
L20-204Y | 0 | 32 | 18.4 | CO2 | 4 | ||||||||||
L22-202Y | 22 | 0.052 | 29 | 15.4 | 2 | ||||||||||
L22-204Y | 0 | 32 | 18.4 | 4 | |||||||||||
L25-202Y | 20 | 25 | 0.052 | 19.5 | 3.5 | 90 | 30 | 114 | 66 | 76 | 32 | 16.5 | CO2 | 90 | 2 |
L25-204Y | 0 | 35 | 19.5 | 4 | |||||||||||
L27-202Y | 27 | 0.052 | 32 | 16.5 | 2 | ||||||||||
L27-204Y | 0 | 35 | 19.5 | 4 | |||||||||||
L17-202Y | 20 | 17 | 0.043 | 16 | 2.5 | 80 | 25 | 98 | 56 | 60 | 27 | 14 | BO | 71 | 2 |
CO | |||||||||||||||
L17-204Y | 0 | 30 | 17 | 4 | |||||||||||
L19-202Y | 19 | 0.043 | 27 | 14 | 2 | ||||||||||
L19-204Y | 0 | 30 | 17 | 4 | |||||||||||
LG17-152Y | 15 | 17 | 0.043 | 22.5 | 2.5 | 33 | 46 | - | - | 60 | 27 | 14 | 鋼板 | 71 | 2 |
LG17-154Y | 0 | 30 | 17 | 機殼 | 4 | ||||||||||
L19-152S-1 | 15 | 19.4 | 0.14 | 25 | 2.5 | 51 | - | - | - | 60 | 30 | 22 | JZ | 90 | 2 |
L19-154S-1 | 0 | JY | 4 | ||||||||||||
L19-302Y-1 | 30 | 19 | 0.043 | 23.9 | 2 | 76 | 26 | 90 | 67 | 32 | 18.4 | YC | 90 | 2 | |
L19-304Y-1 | 0 | 34 | 20.4 | YL | 100 | 4 | |||||||||
L19-302y-2 | 30 | 19 | 0.043 | 26.4 | 2 | 64 | 16 | 82 | 67 | 32 | 18.4 | YC | 90 | 2 | |
L19-304y-2 | 0 | 34 | 20.4 | YL | 100 | 4 | |||||||||
L19-302y-3 | 30 | 19 | 0.043 | 26.4 | 2 | 60 | 20 | 70 | 67 | 32 | 18.4 | YC | 90 | 2 | |
YL | 100 | ||||||||||||||
L19-304y-3 | 0 | 34 | 20.4 | 4 | |||||||||||
L19-302P | 30 | 19 | 0.043 | 30.6 | 2 | 60 | 20 | 70 | - | 67 | 32 | 18.4 | YC | 90 | 2 |
L19-304P | 0 | 34 | 20.4 | YL | 100 | 4 | |||||||||
L34-302Y | 30 | 34 | 0.062 | 34.5 | 2 | 74 | 32 | 88 | - | 92 | 35 | 18.2 | YC | 100 | 2 |
L34-304Y | 0 | YL | 112 | 4 | |||||||||||
L13.5-152s | 15 | 13.5 | 0.04 | 30 | 4 | 55 | 0 | 69 | 35 | 出口 | 1/4~1HP | 2 | |||
L13.5-154s | 0 | 外銷 | 4 | ||||||||||||
L14-152S | 15 | 14 | 0.043 | 40.5 | 4 | 55 | 0 | 69 | 35 | 出口 | 1/4~1HP | 2 | |||
L14-154S | 0 | 外銷 | 4 | ||||||||||||
L16-152s | 16 | 0.043 | 2 | ||||||||||||
L16-154s | 0 | 4 | |||||||||||||
L19-152s | 15 | 19 | 0.043 | 1~2HP | 2 | ||||||||||
L19-154s | 0 | 4 | |||||||||||||
L34-302Y | 80 | 34 | 0.062 | 36 | 3 | 108 | 70 | 123 | 112 | 90 | 35 | 6 | YC | 112 | 2 |
L34-304Y | 0 | YL | 132 | 4 | |||||||||||
L19-502S | 50 | 18.9 | 24.5 | 2 | 70 | 116 | 70 | 71 | 27 | 9 | YU | 外銷 | 2 | ||
YC | |||||||||||||||
L19-504S | YL | 4 | |||||||||||||
L23-152S | 15 | 23 | 0.05 | 34 | 2.5 | 61 | 75 | 45 | 70 | 30 | 5 | YU YC | 外銷 | 2 | |
L23-154S | 0 | 4 | |||||||||||||
L16-302S | 30 | 16 | 0.05 | 36 | 2 | 88 | 36 | 110 | 70 | 62 | 32 | 10 | YC | 外銷 | 2 |
L16-304S | 0 | YL | 4 |

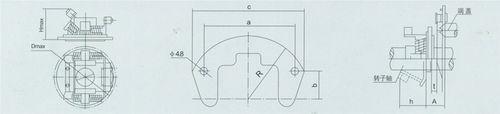

外形及安裝尺寸
