特徵
離心玻璃棉有阻燃、無毒、耐腐蝕、容重小、導熱係數低、化學穩定性強、吸濕率低、憎水性好等諸多優點，是目前公認的性能最優越的保溫、隔熱、吸音材料，具有十分廣泛的用途。用該材料製成的板、氈、管已大量用於建築、化工、電子、電力、冶金、能源、交通等領域的保溫隔熱、吸聲噪，效果十分顯著。
由於離心玻璃棉質地柔軟、纖維微細，施工中不會刺激皮膚，因而深受施工單位歡迎，成為保

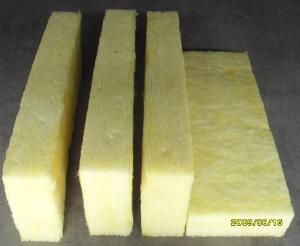

離心玻璃棉溫隔熱的首選產品。
玻璃棉氈、吸音棉氈作吸音材料使用時，在其背後留著空氣層或表面貼上裝飾材料。在空氣層厚度為100-150mm範圍內，空氣層越厚，中、低音域的吸音率越高，如空氣加厚到300mm，有效吸音率範圍就擴大至100Hz
區別
超細玻璃棉
玻璃棉絕熱材料是以石英砂、長石、矽酸鈉、硼酸等為主要原料。經過高溫熔化製得小於2um的纖維棉狀，再添加熱固型樹脂粘合劑加壓高溫定型製造出各種形狀、規格的板、氈、管材製品。其表面還可以貼上鋁箔或PVC薄膜。該產品具有容重輕、導熱係數小、吸收係數大、阻燃性能好。可廣泛用於熱力設備、空調恆溫、冷熱管道、烘箱烘房、冷藏保鮮及建築物的保溫、隔熱、隔音等方面。
離心玻璃棉
離心玻璃棉內部纖維蓬鬆交錯，存在大量微小的孔隙，是典型的多孔性吸聲材料，具有良好的吸聲特性。離心玻璃棉可以製成牆板、天花板、空間吸聲體等，可以大量吸收房間內的聲能，降低混響時間，減少室內噪聲。
玻璃棉是將處於熔融狀態的玻璃用離心噴吹法工藝進行纖維化噴塗熱固性樹脂製成的絲狀材料，再經過熱固化深加工處理，可製成具有多種用途的系列產品。它具有阻燃、無毒、耐腐蝕、容重小、導熱係數低、化學穩定性強、吸濕率低、憎水性好等諸多優點。
離心玻璃棉尺寸
用途
玻璃棉氈、吸音棉氈是一種理想的吸音及保溫隔熱的材料，廣泛用於房屋牆體、船舶機艙隔熱；計算機房、冷藏庫恆溫；各種發電機房、泵房的降噪；音響櫃、音響調整等。
作用：牆體吸音、牆體隔音、牆體保溫、牆體隔熱；
套用
離心玻璃棉板是離心棉經過固化處理後製成的具有一定強度的板材製品，無論在高溫或低溫環境中均能保持良好的保溫隔熱性能，主要用於高級建築的內牆隔間，天花吊頂，鐵皮風管或風箱內壁的保溫，機房內的吸聲降噪，金屬天棚的流汗控制等，具有廣闊的套用前景。
棉氈
離心玻璃棉在建築使用中，表面往往要附加有一定透聲作用的飾面，如小於0.5mm的塑膠薄膜、 金屬網、窗紗、防火布、玻璃絲布等，基本可以保持原來的吸聲特性。離心玻璃棉具有防火、保溫、易於切割等優良特性，是建築吸聲最常用的材料之一。但是由於離心玻璃棉表面無裝飾性，而且會有纖維灑落，因此必須製成各種吸聲構件隱蔽使用。最常使用也是造價最低廉的構造是穿孔紙面石膏板的吊頂或做成內填離心玻璃棉的穿孔板牆面，穿孔率大於20%時，基本能夠完全發揮出離心玻璃棉的吸聲性能。為了防止玻璃棉纖維灑出，需要在穿孔板背後附一層無紡布、桑皮紙等透聲織物，或使用玻璃布、塑膠薄膜等包裹玻璃棉。與穿孔紙面石膏板類似的面板還有穿孔金屬板（如鋁板）、穿孔木板、穿孔纖維水泥板、穿孔礦棉板等。
離心玻璃棉玻璃棉板經過處理後可以製成吸聲吊頂板或吸聲牆板。一般常見將80-120kg/m3的玻璃棉板周邊經膠水固化處理後外包防火透聲織物形成既美觀又方便安裝的吸聲牆板，常見尺寸為1.2m×1.2m、1.2m×0.6m、0.6m×0.6m，厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接噴刷透聲裝飾材料形成的吸聲吊頂板。無論是玻璃棉吸聲牆板還是吸聲吊頂板，都需要使用高容重的玻璃棉，並經過一定的強化處理，以防止板材變形或過於鬆軟。這一類的建築材料既有良好的裝飾性又保留了離心玻璃棉良好的吸聲特性，降噪係數NRC一般可以達到0.85以上。
在體育館、車間等大空間內，為了吸聲降噪，常常使用以離心玻璃棉為主要吸聲材料的吸聲體。吸聲體可以根據要求製成板狀、柱狀、錐體或其他異型體。吸聲體內部填充離心玻璃棉，表面使用透聲面層包裹。由於吸聲體有多個表面吸聲，吸聲效率很高。
在道路隔聲屏障中，為了防止噪聲反射，需要在面向車輛一側採取吸聲措施，往往也使用離心玻璃棉作為填充材料、面層為穿孔金屬板的屏障板。為了防止玻璃棉在室外吸水受潮，有時會使用PVC或塑膠薄膜包裹。
影響因素
離心玻璃棉的吸聲特性不但與厚度和容重有關，也與罩面材料、結構構造等因素有關。在建築套用中還需同時兼顧造價、美觀、防火、防潮、粉塵、耐老化等多方面問題。離心玻璃棉屬於多孔吸聲材料，具有良好的吸聲性能。
離心玻璃棉能夠吸聲的原因不是由於表面粗糙，而是因為具有大量的內外連通的微小孔隙和孔洞。當聲波入射到離心玻璃棉上時，聲波能順著孔隙進入材料內部，引起空隙中空氣分子的振動。由於空氣的粘滯阻力和空氣分子與孔隙壁的摩擦，聲能轉化為熱能而損耗。
離心玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時材料兩側空氣氣壓和空氣流速之比。空氣流阻是影響離心玻璃棉吸聲性能最重要的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難於傳入，吸聲性能亦下降。對於離心玻璃棉來講，吸聲性能存在最佳流阻。
浩航離心玻璃棉實際工程中，測定空氣流阻比較困難，但可以通過厚度和容重粗略估計和控制。1、隨著厚度增加，中低頻吸聲係數顯著地增加，但高頻變化不大（高頻吸收總是較大的）。2、厚度不變，容重增加，中低頻吸聲係數亦增加；但當容重增加到一定程度時，材料變得密實，流阻大於最佳流阻，吸聲係數反而下降。對於厚度超過5cm的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲係數已經接近於1了。當厚度由5cm繼續增大時，低頻的吸聲係數逐漸提高，當厚度大於1m以上時，低頻125Hz的吸聲係數也將接近於1。當厚度不變，容重增大時，離心玻璃棉的低頻吸聲係數也將不斷提高，當容重接近110kg/m3時吸聲性能達到最大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得緻密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很多。建築聲學中常用的吸聲玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的離心玻璃棉。
使用不同容重的玻璃棉疊和在一起，形成容重逐漸增大的形式，可以獲得更大的吸聲效果。例如將一層2.5cm厚24kg/m3的棉板與一層2.5cm厚32kg/m3的棉板疊和在一起的吸聲效果要好於一層5cm厚32kg/m3的棉板。將24kg/m3的玻璃棉板製成1m長的斷面為三角型的尖劈，材料面密度逐漸增大，平均吸聲係數可接近於1。
離心玻璃棉的吸聲性能還與安裝條件有著密切的關係。當玻璃棉板背後有空氣層時，與相同厚度無空氣層的玻璃棉板吸聲效果類似。尤其是中低頻吸聲性能比材料實貼在硬底面上會有較大提高，吸聲係數將隨空氣層的厚度增加而增加，但增加到一定值後效果就不明顯了。
