雙脈衝電流實驗

雙脈衝電流實驗

衝擊電流對氧化鋅非線性電阻的影響具有積累效應 ,相隔時間為 ms級甚至μs級的多重電流衝擊顯然要比單次電流衝擊嚴酷得多。所以 ,很多文獻指出現有的雷電流試驗標準已不能滿足氧化鋅非線性電阻進行可靠的雷電電磁脈衝防護要求 ,提出至少要用兩個電流脈衝來模擬。

簡介

在脈衝電鍍過程中,當電流導通時,脈衝(峰值)電流相當於普通直流電流的幾倍甚至幾十倍,正是這個瞬時高電流密度使金屬離子在極高的過電位下還原,從而使沉積層晶粒變細;當電流關斷時,陰極區附近放電離子又恢復到初始濃度,濃差極化消除,這利於下一個脈衝同期繼續使用高的脈衝(峰值)電流密度,同時關斷期內還伴有對沉積層有利的重結晶、吸脫附等現象。這樣的過程同期性地貫穿整個電鍍過程的始末,其中所包含的機理構成了脈衝電鍍的最基本原理。實踐證明,脈衝電源在細化結晶,改善鍍層物理化學性能,節約貴重金屬等方面比傳統直流電鍍有著不可比擬的優越性。

原理

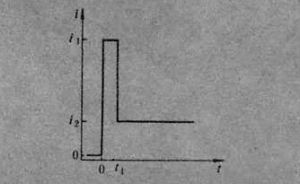

雙脈衝電流實驗雙脈衝電流實驗

脈衝電源有單正脈衝和雙正、負脈衝電源,採用獨特的調製技術,數位化控制。正向脈衝開啟寬度(T+)和負向脈衝開啟時間寬度(T-)可分別在全周期內調節。正向電流、電壓調節、負向電流、電壓均可獨立調節。可滿滿足客戶的不同的需求。適用於鍍金鍍銀、鍍鎳、鍍錫,以及線路板、首飾、精密模具的貴金屬電鍍等,可明顯改善鍍層性能;用於防護-裝飾性電鍍(如裝飾金)時,可使鍍層色澤均勻一致,亮度好,耐蝕性強。特別是雙脈衝電源的反向脈衝的陽極化溶解使陰極表面金屬離子濃度迅速回升,這有利於隨後的陰極周期使用高的脈衝電流密度,因而鍍層緻密、光亮、孔隙率低;雙脈衝電源的反向脈衝的陽極剝離使鍍層中有機雜質(含光亮劑)的夾附大大減少,因而鍍層純度高,抗變色能力強。

雙頻脈衝電源是一款新型電源,由於高頻脈衝和低頻脈衝的合理處理,使得開關電源的套用領域開更為廣泛。

技術介紹

1、單脈衝電源
單脈衝電源一般輸出參數固定的單向脈衝電流,如欲改變脈衝參數,需停機後進行重新設定。
2、雙脈衝電源
雙脈衝電源一般輸出參數固定的周期換向脈衝電流,如欲改變脈衝參數,需停機後進行重新設定。
3、多脈衝電源
多脈衝電源即智慧型多組周期換向脈衝電鍍電源,可循環輸出多組脈寬、頻率、幅值、換向時間、持續時間等參數各不相同的單向或周期換向脈衝電流。由於使用不同參數的脈衝電流所獲鍍層的結構或組分不同,所以選擇合適的不同參數的脈衝電流互動更替進行電鍍,有望得到性能優異的微納米級金屬多層膜鍍層。SOYI-系列智慧型型脈衝電鍍電源為納米電鍍技術的研發與生產提供了強有力的手段。

特點

1、循環輸出十組參數各異的電流波形,每組電流可在直流、單脈衝、雙脈衝或直流換向等波形中任意選擇。
2、每組電流的持續時間可在1S~9999S間任意選擇,便於控制各組電流所得鍍層的厚度。
3、各組脈衝電流在交替運行過程中,平均電流始終不變,以保證使用不同占空比時各組脈衝的峰值電流各不相同。

規格參數

1、輸出波形:方波脈衝或直流
2、脈衝頻率:5~5000Hz
3、脈衝占空比:0~100%
4、正、反向脈衝換向時間:0~9999ms
5、各組電流持續時間:1S≤t1、t2~t10≤9999S
6、最大峰值電流:30A~1000A
