微機生物信號採集處理系統簡介
微機生物信號採集處理系統一、微機生物信號採集處理系統構成
生物信號採集處理系統由硬體與軟體兩大部分組成。硬體主要完成對各種生物電信號（如心電、肌電、腦電）與非電生物信號（如血壓、張力、呼吸）的調理、放大，並進而對信號進行模/數（A/D）轉換，使之進入計算機。軟體主要用來對信號調理、放大、A/D轉換的控制及對已經數位化了的生物信號進行顯示、記錄、存儲、分析處理及列印。工作原理如下圖所示。
二、硬體平台
微機生物信號採集處理系統利用微型計算機實現對生物信號的採集和處理，不同的微機生物信號採集處理儀對微機的要求有所不同。國產微機生物信號採集處理儀要求普通PC機，MacLab則要求以Macintosh計算機為硬體平台。微機生物信號採集處理系統與計算機的連線方式有：
1．通過計算機的ISA（Industry Standard Architecture）槽口連線，其信號採集卡插在計算機主機板的ISA槽口上。現在生產的計算機，其主機板上很少有ISA槽口。這種類型的儀器現已經被逐步淘汰。
2．通過計算機的USB（Universal Serial Bus）接口連線，Pentium Ⅱ及以上的微機都有USB接口。採用USB1.1接口的儀器，其命令和數據傳輸不是很好。USB2.0接口可滿足該類儀器的命令和數據傳輸需要。
3．通過計算機的EPP（Enhanced Parallel port）接口連線，目前生產的計算機都有EPP接口。其命令和數據傳輸比較可靠。
有的儀器通過計算機的PCI接口（Peripheral Component interconnect）、RS-232接口
生物信號採集處理儀硬體設計有二種類型，一種是外置型，如MacLab、PowerLab、RM-6240A/B/C、PcLab-UE、MedLab-U、BL-420、DS-WSII微機生理實驗系統等，這類儀器將調理儀或多功能放大器、刺激器等外置儀器用數據線與微機相聯。另一種是內置型，如PcLab/MedLab-E、BL-410、Doctor-951超級實驗站等，這類儀器將所有部件都安裝在微機內部。
三、軟體平台
微機生物信號採集處理儀需藉助計算機的作業系統進行工作，微機生物信號採集處理儀根據其對作業系統的要求可分為DOS系統、Windows系統和MacTMOS系統三種。
1．DOS作業系統的生物信號採集處理儀 早期的國產微機生物信號採集處理儀如MS-302多媒體化生物信號記錄分析系統、Doctor-951超級實驗站等。這些儀器因其操作不方便，數據處理功能有限，網路功能差，目前正逐漸被Windows作業系統的生物信號採集處理儀所替代，就象Windows替代DOS一樣。有些DOS版的生物信號採集處理儀，也可在Windows下啟動工作，其界面和操作與Windows的套用軟體相似，但數據處理功能有限，不能或很難利用Windows的資源和網路功能。
2．MacTMOS系統的生物信號採集處理儀 MacLab是以Macintosh計算機為硬體平台的MacTMOS版生物信號採集處理儀，Macintosh計算機和Macintosh作業系統在我國使用面不是很廣。
3．Windows作業系統的生物信號採集處理儀 這類儀器因具有良好的操作性、網路功能，共享Windows資源，強大的數據處理功能，已成為生物信號採集處理儀的主流機型，如國產的RM-6240A/B/C 、Doctor2000系統、PcLab、MedLab-U、BL-420和澳大利亞的PowerLab等。
四、基本技術指標
生物信號採集處理儀的通道數一般有3~4個通道。多功能生物放大器有交流、直流耦合功能，能適應直流信號輸入如各種應變式換能器和交流信號輸入如生物電。頻率回響DC~10kHz，通頻帶內輸入噪聲小於10mV（可將放大器輸入端短路，增益調至最大進行測試），輸入阻抗大於等於10MW；共模抑制比大於等於80db；放大器增益多級可調。上述放大器的技術指標能滿足普通生理實驗和電生理實驗的一般要求。生物信號採集處理儀的系統採樣速率小於等於10ms（採樣頻率100KHz），AD位數以大於或等於12位。國產微機生物信號採集處理儀多數帶程控刺激器，程控刺激器比一般的刺激器功能要強。
RM62系列生理信號採集處理系統特點

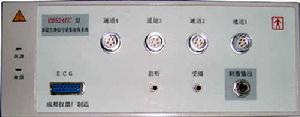

RM62系列微機生理信號採集處理系統是一個系列產品，有多種型號，其中RM6240B型和RM6240C型是國產同類儀器系統中唯一的可用於人體的醫療儀器級產品。
各型用途1.普通型RM6240BD型、RM6240CB型：用於動物實驗
2.全隔離型RM6240B型、RM6240C型、RM6280C型和RM62160C型：人體及動物實驗兼用
3.RM6240系列：同時記錄測量四路生物信號的四通道儀器
4.RM6280C: 同時記錄測量八路生物信號的八通道儀器。
5.RM62160C: 同時記錄測量十六路生物信號的16通道儀器。
6.RM6240CB型、RM6240C型: 有國際標準12導聯接口和轉換器，可同時記錄四個導聯的心電圖。
7.RM6280C型:有國際標準12導聯接口和轉換器，可同時記錄八個導聯的心電圖。

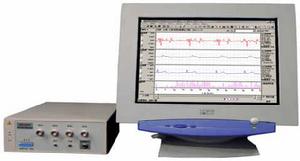

RM62系統為外置式結構。適配各種電腦（P2以上）。RM62系統與計算機接口有EPP並口機型、USB2.0版接口的機型。系統的A/D採集部分採用獨立的電路單元，儀器可根據計算機的接口（發展），通過更換A/D採集器模組和相應軟體進行升級。
硬體特點1.儀器全程控調節控制。
2.12位A/D轉換器，採樣頻率100kHz（並口機型）或200KHz(USB高速機型)。
3.高輸入阻抗,高共模抑制比，高靈敏度。RM6240有4個輸入阻抗100MW信號輸入通道，頻率回響為DC~10KHz。每一通道的放大器均可作生物電放大器、血壓放大器、橋式放大器使用，還可作肺量計（配接流量換能器）、溫度計（配接溫度換能器）、pH計（配接pH放大器）等。
4.具有記滴、監聽、全隔離程控刺激器（刺激器自帶刺激隔離器）功能。
1.RM6240微機生物信號採集處理系統適用於Windows9x、Windows2000、Windows NT和Windows XP作業系統，共享Windows資源。Windows中文圖形界面。能與Windows夠實現數據共享，可快捷地將實驗數據導入 Word、Excel等通用軟體中。
2.各種儀器參數實現全程控快捷的調節和切換。
3.具有實時、靜態專項測量分析顯示功能，數據測量結果指標化，結果精確。
4.多種標記及搜尋。
5.系統預設定了大量的實驗教學項目的選單，調用方便。用戶可自行定義、任意擴充實驗項目選單。
具有4個模擬通道。可用物理通道和模擬通道對各通道動態地進行微分、積分、頻譜分析及相關分析等數據處理。系統可處理多種生理信號，具有信號實時顯示、記錄、波形分析、處理、列印等多種功能。
系統配套
該廠研製了從微電極放大器到各種電極、換能器、禁止設施等品種齊全的儀器選配件，可滿足各種生理學、藥理學、病理生理學等生物醫學實驗需要。
五、主要技術指標
一、採樣頻率1.USB高速型機型採樣頻率200 kHz。單通道採樣：最高採樣頻率200 kHz；兩個通道採樣：每個通道最高採樣頻率100 kHz；三個和四個通道同時採樣：每個通道最高採樣頻率40 kHz。
2.EPP機型採樣頻率100 kHz。單通道採樣：最高採樣頻率100 kHz；兩個通道採樣：每個通道最高採樣頻率40 kHz；三個和四個通道同時採樣：每個通道最高採樣頻率20 kHz。
3.採樣頻率調節：1～200kHz（USB高速型機型）和1~100kHz（EPP機型）可調
4.以上採樣頻率是實時顯示狀態下數據連續記錄到磁碟上的速率
5.掃描速度：0.2 ms /div～3200 s /div可調
1.輸入電阻≥100MΩ
2.共模抑制比≥100dB
3.噪音(峰峰值)≤±3μV
4.頻響：DC～10 kHz
5. 輸入範圍：5μV到250 mV
6.調零：12位分辯率軟體控制，可以在所選量程範圍的5%到100%之間調節
7. 靈敏度：
（1）交流：20、50、100、200、500(μV/div) 和 1、2、5(mV/div)
（2）直流和交流低增益：1、2.5、5、10、25、50、100 250（ mV/div）
（3）血壓模式：0.48、1.2、2.4、4.8、12(kPa/div) 或3.6、9、18、36、90(mmHg/div)
8. 低通濾波（硬體）： 0.3 Hz 、3 Hz 、10Hz、30Hz、100Hz、500Hz、1kHz、3kHz、10kHz
9.時間常數（硬體）： 0.001s、0.002s、0.02s、0.2s、1s、5s、DC
10.輸入連線埠提供高精度直流正負電源，適配各類換能器。每個通道都是多功能放大器，通過模式選擇均可成為生物電放大器、血壓放大器、橋式放大器、溫度放大器、呼吸流量放大器。
1. RM6240C、RM6280C和RM62160C型配有國際標準12導聯接口和轉換器，12導聯為：Ⅰ、Ⅱ 、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6。
2. RM6240C、RM6280C和RM62160C可同時實時顯示記錄4個、8個和12個不同導聯的心電圖。
1. 輸出方式：正電壓、負電壓、正電流、負電流
2.刺激幅度：0～50V 或 0～10mA，分辯率：0.05V 或0.01mA，
3.波間隔：0.1～1000ms
4.波寬：0.1～1000ms
5.頻率：1～3000Hz
6.延時：0.1～1000ms
7.加配刺激器功放：刺激幅度0～150V 或 0～100mA
8.手動或自動觸發
9.刺激脈衝波形：
（1）單脈衝
（2）雙脈衝
（3）串脈衝
（4）連續脈衝
（5）自動刺激強度、波寬或頻率
（6）可自編程12組刺激脈衝
六、 信號記錄
1．信號記錄快捷按鈕如圖1所示，四個按鈕的功能分別是：
（1）示波按鈕 啟動示波按鈕，信號實時動態的顯示在“信號顯示記錄區”內，此時可進行系統參數設定、“採樣頻率”調節、打開“實時顯示“、定標等操作。但系統不保存數據。
（2）記錄按鈕 啟動記錄，信號實時動態顯示在“信號顯示記錄區”內同時將數據保存在計算機硬碟上。
（3）暫停按鈕 點擊暫停按鈕，信號停止數據採集存檔，螢幕顯示暫停前所採集的數據。如再點擊記錄，信號繼續採集存檔於同頁內。螢幕顯示新採集的數據。
（4）停止按鈕 點擊停止按鈕，信號停止數據採集和存檔，並將已經記錄的數據靜態的顯示於“信號顯示記錄區”。如再點擊記錄，信號將換頁顯示和存檔（可用鍵盤上的“Page Up”和“Page Down”鍵顯示各記錄頁）。
2．同步觸發記錄 打開刺激器視窗（圖2
刺激器視窗刺激器功能及設定
需要對實驗對象進行刺激時，可打開刺激器，選擇刺激方式，調節刺激參數，設定完成後，啟動“刺激”按鈕，刺激器按設定的刺激方式和刺激參數輸出刺激脈衝。
圖1 刺激器視窗
1．功能選項
（1）同步觸發 一旦選擇同步觸發，系統採集信號和刺激器發刺激脈衝即同步進行，每發一次刺激，系統採集並顯示一屏波形。
（2）記錄當前波形 選中此項，系統以子檔案形式保存當前螢幕波形。每點擊一次該鍵，即保存一屏波形，子檔案以數碼號1、2、3……編號。可通過鍵盤上的“Page Up”和“Page Down”鍵依次查看各子檔案的實驗波形。在退出系統前，若選擇保存命令保存實驗結果，系統將全部子檔案保存在同一檔案內。
（3）不疊加 每發一次刺激，顯示一屏最新採集的原始波形。
（4）疊平均 每發一次刺激，以當前採集的一屏波形和此前同步採集的所有波形疊加平均再顯示。
（5）疊累積 以當前採集的一屏波形和此前同步採集的波形疊加後再顯示。
（6）開始刺激按鈕 點擊按鈕，刺激器按設定的刺激方式和刺激參數發出刺激脈衝。
（7）停止刺激按鈕 點擊按鈕，刺激器停止發出刺激脈衝。
2．刺激參數 刺激器輸出的刺激脈衝的波形是方波。
（1）強度 輸出脈衝的電壓或電流的強度。脈衝電壓範圍為0~50V，0~10V內以步長0.02V增減，10~50V內以步長0.05V增減。脈衝電流範圍為0~10mA。
（2）波寬 單個脈衝（方波）高電平的持續時間，即刺激的持續時間，波寬可在0.1~1000ms調節。
（3）波間隔 連續脈衝刺激，刺激脈衝之間的時間間隔，波間隔在0.1~1000ms調節。波間隔與波寬之和的倒數可理解為刺激頻率，調節範圍為1~3000Hz。
（4）主周期 刺激器以周期為時間單位輸出序列脈衝，一個主周期內，刺激脈衝可以是一個、數個，甚至數百個，且波間隔可因需設定。“周期數”或“重複次數”是指以主周期為單位序列脈衝的循環輸出次數，如“主周期”=1s、脈衝數=3、“延遲”=5ms、“波間隔”=200ms、“波寬”=1ms、“強度”=1V、“重複次數”=7，點擊“刺激按鈕”，刺激器在1秒內發出強度為1V、波寬為1ms的3個脈衝，脈衝的時間間隔為200ms，第一個脈衝在開始刺激的第5ms發出。如此重複7次。主周期、延遲、波寬、波間隔和脈衝數設定要符合：主周期（s）> 延時（s）+ [ 波寬（s）+波間隔（s）]×脈衝數。
（5）脈衝數 刺激器在設定的時間內發出刺激脈衝的個數。
（6）延遲 延遲是指刺激器啟動到刺激脈衝輸出的延擱時間。在觸發同步記錄時，延遲可用來調節反應信號在螢幕上的水平位置。
3．輸出方式 刺激器有恆壓（電壓）和恆流（電流）兩種輸出方式，刺激脈衝的波形是方波，恆壓輸出方式有正電壓和負電壓兩種脈衝，恆流輸出方式也有正電流和負電流兩種脈衝。
4．刺激模式 將刺激脈衝按一定的主周期、脈衝數、波間隔等參數編組成某種特定脈衝序列，這種特定脈衝序列稱刺激模式。該儀器基本的刺激模式可適用各種實驗的需要。
（1）單刺激 一個主周期內輸出一個刺激脈衝，可調節參數有強度、波寬、延時、主周期、重複次數。可採用同步觸發的方式記錄。該刺激模式常用於神經乾動作電位、骨骼肌單收縮、期前收縮，誘發電位等實驗。
（2）連續單刺激 主周期等於1秒，無限循環的連續刺激，一個主周期內輸出的脈衝數等於頻率，脈衝的波間隔相等。該刺激模式常
圖3 刺激模式
用於刺激減壓神經、迷走神經，刺激頻率對骨骼肌收縮的影響實驗。
（3）雙刺激 一個主周期內輸出二個刺激脈衝，可調節參數有強度、波寬、延時、波間隔、主周期、重複次數。可採用同步觸發的方式記錄。該模式常用於骨骼肌收縮、不應期測定等實驗。
（4）串單刺激 一個主周期內輸出一序列刺激脈衝，序列脈衝的脈衝數為3～999個，可調節參數有強度、波寬、延時、波間隔、主周期、脈衝數、重複次數。可採用同步觸發的方式記錄。該刺激模式常用於刺激減壓神經、迷走神經，刺激頻率對骨骼肌收縮的影響實驗。
（5）定時刺激 在設定的刺激持續時間內，刺激脈衝按設定的頻率輸出，常用於觀察同一刺激時間內，不同刺激頻率的刺激效果。如刺激減壓神經、迷走神經，刺激頻率對骨骼肌收縮的影響實驗。可調節參數有延時、波寬、幅度、刺激時間、頻率、主周期、重複次數。
（6）強度自動增減 單刺激或雙刺激模式下，刺激強度從首強度按強度增量自動遞增或遞減至末強度。該模式常用於刺激強度與反應自動測定實驗。
（7）頻率自動增減 連續單刺激和定時刺激模式下，刺激頻率從首頻率按頻率增量自動遞增或遞減至末頻率。該模式常用於刺激頻率與反應自動測定實驗。
（8）波寬自動增減 單刺激和連續單刺激模式下，刺激波波寬從首波寬按波寬增量自動遞增或遞減至末波寬。該模式常用於基強度和時值自動測定實驗。
（9）串雙刺激 由兩個刺激脈衝組成一個脈衝組，一個主周期內可輸出數個至數百個脈衝組，可調節參數有強度、波寬、延時、波間隔、頻率、組數、主周期、重複次數。
（10）連續雙刺激 連續雙刺激與串雙刺激作用基本相同，主周期內的脈衝組數用頻率表示。
（11）高級功能 可根據需要將不同主周期、強度、波間隔、脈衝數等刺激模式組成刺激序列，構成功能強度的程控刺激器。
七、數據分析測量
微機生物信號採集處理系統將採集到的數據以波形的形式實時顯示於螢幕上，系統可實時分析處理數據並顯示主要生理指標數據，對已存檔的數據可進行可視化分析處理並給出各項指標。RM6240提供信號動態實時分析測量和靜態分析測量兩種功能。
1． 測量工具RM6240數據分析測量工具見圖1，作用及使用方法分述如下：
（1）移動測量 滑鼠器左鍵點擊壓下移動測量工具。選擇絕對測量，滑鼠移動到信號的某一點，系統在通道左上角顯示該點的時刻和幅度；選擇相對測量，滑鼠在信號區用左鍵點擊某一點作為參照。
圖1 測量工具
點（基準），再移動滑鼠器到信號的另一點，系統在通道左上角顯示該點以參照點為基準的相對時間和幅度。
（2）區域測量 滑鼠器左鍵點擊壓下區域測量工具，用滑鼠在需要測量的區域兩端各點擊一次打上標誌線，則系統自動完成該區域數據分析測量和計算，並將對應該信號的生理指標（如平均收縮壓、平均舒張壓、平均脈壓、心率、dP/dt、t-dP/dtmax等）導入數據板，數據板自動開啟。
進行區域測量時，滑鼠在信號區移動，系統自動在通道左上角顯示滑鼠箭頭所在位置的時刻及幅度值；此時可將滑鼠用作移動標尺。在需測量的區域內點擊第一點之後，系統將給出滑鼠當前點與第一點的相對時間差與幅度差，此時可作相對測量。點擊第二點後，將得到區域測量結果。
（3）斜率測量 滑鼠移動到信號的某一點，系統就在螢幕上顯示該點的斜率。
（4）面積測量 選擇面積測量工具後，界面出現“面積參數設定”的對話框，有三種方式可供選擇，即正波方式（計算零線以上波形的面積），負波方式（計算零線以下波形的面積）和絕對值方式（計算整個波形的面積）。方式選定後，用滑鼠在需要測量的區域兩端各點擊一次即可完成該區域的面積測量。
（5）周期測量 用滑鼠左鍵在若干個連續的周期波的相同位置各點擊一次，然後點擊滑鼠右鍵，系統即自動測量出若干個波的平均周期、頻率和波動率。例如：在一段波形上選擇兩個連續的波峰（或波谷）各點擊一次，這時再點擊滑鼠右鍵即可測量出這段波形的周期、頻率和波動率。
（6）傳導速度測量 用滑鼠左鍵選擇傳導速度測量工具，在對話框中輸入引導電極間距離，選擇“自動測量”，系統在數據板上顯示：傳導時間、電極距離和傳導速度；若選擇“手動測量”，則用滑鼠器在兩動作電位起始點各點擊一次（也可選同一動作電位的刺激偽跡和動作電位的起始點），系統在
數據板上顯示：傳導時間、電極距離和傳導速度；
（7）取消標誌線 在進行上述各種測量時，會留下各種測量標誌線，點擊該鍵即可清除所有的標誌線。
（8）測量信息 點擊測量信息工具，打開或關閉“數據板”。測量數據顯示於“數據板”的“測量數據顯示框”內，數據板除“測量數據顯示框”外，還帶有數據操作工具（圖2），其作用和使用方法簡述如下：
圖2 數據板工具
新建 清除“測量數據顯示框”中的數據，並新建文檔（尚未保存的數據將丟失）。
打開 在“測量數據顯示框”中打開以文本檔案保存的測量數據。
存檔 將“測量數據顯示框”中以文本（.txt）檔案形式保存。
格線 數據顯示在格線中。
複製 選取所需數據，點擊該鍵將數據複製到“剪貼簿”。使用office等文檔中“貼上”功能便可將數據複製到文檔中，也可貼上到本系統的實驗信息欄。
貼上 可將複製的內容貼上到“測量數據顯示框”中。
信息 選中“測量數據顯示框”中的數據（測量數據或用戶編寫的文字），點擊該鍵，所選數據貼上到“實驗信息”的“實驗評註”中。
標記 選擇“測量數據顯示框”中的信息，點擊該鍵，被選中的信息進入“標記輸入框”。可作標記之用。
導出Excel “測量數據顯示框”中的所有信息以Excel檔案格式導出。
導出Word “測量數據顯示框”中的所有信息以Word檔案格式導出。
（註：在“測量數據顯示框”內輸入文字時，請使用“Ctrl + Enter”實現回車。）
點擊“標尺和處理區”中“處理”按鈕，出現一下拉式選單（圖3），選單分四個功能塊，依次為標定、標註顯示、分析測量和數據處理。此處先介紹分析測量（標定、標註顯示和數據處理功能之後介紹）。分析測量即對記錄信號進行分析處理並計算出各項生理指標。分析測量有實時分析測量和靜態分析測量兩種。
實時測量也可稱線上分析測量，即指系統實時監測顯示實驗對象的主要觀察指標，同時採集和保存信號數據。靜態測量也可稱離線分析測量，即系統在數據記錄完畢後，對數據進行分析。
（1）通用實時測量 選擇該項中的“全螢幕”，在相應的通道左上部將實時顯示當前屏波形的數據的最大值、最小值、平均值和峰峰值。選擇該項中的“快速”，則顯示兩大格內最新波形的數值。
（2）專用實時測量
心率和呼吸率 實時顯示波動率（頻率）或間期（周期）。選中波動率/間期選項後，在所選通道用滑鼠左鍵確定基線，系統即自動計算出當前屏信號的平均波動頻率或間期
圖3 數據測量和處理
血壓、心室內壓、肌肉收縮 選中所選測量項目後，在彈出的對話框中輸入測量時間長度（應大於4個信號周期），系統將定時在所選通道左上角顯示上述時間間隔內的測量結果。
（3）專用靜態測量
① 張力分析測量
肌肉收縮單波分析 用滑鼠左鍵在一個肌肉收縮波起始點各一下，數據板中自動給出：收縮最大張力（Tmax）、舒張最小張力（Tmin）、張力增量（△T）、收縮間期（STI）、舒張間期 （DTI）、肌肉收縮時張力最大變化速率（+dT/dt max）、肌肉開始收縮至發生dT/dt max的間隔時間（t-dT/dt max）等指標。
肌肉收縮連續波分析 用滑鼠左鍵在連續幾個肌肉收縮波起始點各一下，數據板中自動給出：平均收縮峰張力、平均舒張谷張力、平均張力、平均收縮間期（mSTI）、平均舒張間期（mDTI）、頻率、收縮最大張力（Tmax）、舒張最小張力（Tmin）、張力增量（△T）等指標
② 壓力分析測量 壓力測量區間有“全螢幕平均值”、“全螢幕原始值”和“區域”，“全螢幕平均值”、“全螢幕原始值”測量區間為一屏信號，“區域”的測量區間由測量者選擇。“全螢幕原始值”給出的指標為主要指標，“全螢幕平均值”和“區域”給出的指標由測量者選取。
動脈血壓測量 該測量項可得到的指標有：平均收縮壓（mSP）、平均舒張壓（mDP）、平均壓（mAP）、平均脈壓差、心率（HR）、+dP/dt max、t-dP/dtmax等。
心室內壓測量 該測量項可得到的指標有：平均心室峰壓（mLVSP）、平均心室舒張壓（mLVDP）、平均心室內壓（mLVP）、心率（mHR）、mdP/dt max、m-dP/dt max、mt-dP/dt max最大心室內壓（LVPmax）、最小心室內壓（LVPmin）、平均收縮間期（mSTI）和平均舒張間期（mDTI）。用手動測量方式可實現對單個波形的測量。
中心靜脈壓測量 用滑鼠左鍵在測量波形上選擇A、B兩點，系統將自動將該測量區域內的最大靜脈壓、最小靜脈壓和平均靜脈壓。
③ 呼吸波分析測量 測量呼吸道壓力和呼吸氣體流量
單波分析 用滑鼠左鍵在一個完整的呼吸波的吸氣開始、呼氣開始和呼氣結束選擇三點，系統給出該呼吸波的最大呼氣峰壓、最小吸氣谷壓、+dP/dt max、-dP/dtmax、呼氣間期、吸氣間期、呼吸時比、呼吸頻率等指標 。
連續波壓力法（流量法） 用滑鼠左鍵在連續數個呼吸波起始點個點擊一次，系統在數據板中給出測量區間內呼吸指標：平均呼氣峰壓（流量）、平均吸氣谷壓（流量）、最大呼氣峰壓（流量）、最小吸氣谷壓（流量）、呼吸頻率、+dP/dt max、-dP/dtmax。
④ 生物電分析測量
神經放電 用滑鼠左鍵在測量波形的起始點各點擊一次選擇測量區間，然後在波形上再點擊一次選取測量閾值線，數據板即給出信號的最大電平、最小電平 、平均電平、脈衝數、 放電頻率、放電周期。波形合適的地方點擊可調整閾值線。在該通道用滑鼠右鍵點擊一下，再按上述操作可改變測量區間。
心肌動作電位 用滑鼠左鍵在一完整的動作電位起始點給點擊一次，系統將下列指標自動顯示於數據板上：振幅、靜息電位、超射幅度、APD10、APD20、APD50、APD90、最大上升速度（dV/dt）等。
興奮性突觸後電位（EPSP） 測量指標：峰-峰值（Vp-p）、斜率（Slope）等。
（4）專用靜態統計 該測量功能可對較長時間區間內的數據進行自動測量和統計，測量的指標有“放電事件統計”、“波動率/間期”、“放電事件機率調節”、“血壓平均值”、“血壓原始值”、“左心室內壓平均值”、“左心室內壓原始值”。
（5）波動率/間期測量 用於測量當前屏信號的平均波動頻率或間期，如對心電，波動率代表心率，對呼吸代表呼吸率等。
方法 選中波動率或間期選項後，在所選通道用滑鼠左鍵確定基線，系統即自動計算出當前屏信號的平均波動頻率或間期（波動頻率由波形在基線位置上下次數確定，故應確保每一周期只有一個峰通過基線）。分析結果在數據板中顯示。
（6）心電測量 選擇該項中的“心率自動測量”，且通道模式設定為“心電”，記錄心電圖時，在通道左上部分實時顯示心率。
八、數據處理
用數學的方法對觀察記錄的生物信號進行分析計算和處理，給出分析計算結果或衰減信號中的某些成分。
1．微分分析 對信號進行微分計算，並將計算結果以波形形式顯示於物理通道或模擬通道中。微分分析可在實時或靜態下進行。在微分分析的對話框中，放大倍數用於調節微分波的幅度。高頻截止頻率用於調節微分通道的數字濾波截止頻率，以濾除微分波中不需要的高頻信號。
2．積分分析 對信號進行積分分析，並將計算結果以波形形式顯示於物理通道或模擬通道中。積分分析可在動態或靜態下進行。如果選擇時間回零，則在到達規定時間後重新從零值開始積分，如果選擇滿度歸零，則在積分值積至滿度值後，重新從零值開始積分。
3．頻率譜分析 對信號進行頻率譜分析，即對某一通道內的頻率成分進行分析。值得注意的是：輸入信號頻率應低於採樣頻率的二分之一。
4．相關圖分析 對信號進行相關圖分析，此時該通道相當於X-Y記錄儀。
5．原始波形 顯示通道原始波形，即退出微分、積分、相關等狀態回到原始狀態。
6．直方圖分析
（1）面積直方圖 對信號進行面積直方圖處理，每一直方的高度反映了該直方時間段內原始波形的面積（由積分方式可確定正面積、負面積或絕對面積），直方圖可用於對放電波形進行各時間段內的放電強度分析。參數中，放大倍數用於調節直方圖的幅度。對正面積和負面積積分方式，可用滑鼠在通道內確定閾值線位置，此時小於閾值的面積作為基礎值被扣除。
（2）頻率直方圖 對信號進行頻率直方圖處理，每一直方的高度反映了該直方時間段內，處於單閾值線之上或雙閾值線之間的信號脈動頻率，可用於對放電波形進行各時間段內的放電頻率分析。
7．數字濾波 對生物信號進行數字（軟體）濾波。數字濾波有“低通”、“高通”、“帶通”和“帶阻”四種濾波模式。數字濾波處理後通過選擇“原始波”選項可恢復原始信號。
8．零相移濾波
零相移濾波器採用有限衝擊濾波法（FIR）濾波器的設計，提供了8種濾波窗函式，可以讓用戶自己設計所需的濾波器。該濾波器適用於靜態分析。
九、標記
在實驗過程中，對實驗對象的反應及各種處理進行標註，有利於準確的進行實驗數據的整理。快捷的對數據進行瀏覽和標記搜尋，可大大提高實驗數據整理的效率。RM6240具有靈活的信號標記及方便快捷的數據瀏覽和標記搜尋功能。
（一）字元標記
如圖1所示，以“字元標記輸入、顯示框”中
圖1 欄位標記功能區
的字元進行打標。在標記類型的下拉選單中選擇“字元標記”，在“字元標記輸入、顯示框”輸入字元，在記錄狀態下點擊“打標記”按鈕即可在每個通道上同時打上字元標記。
1．字元標記輸入 滑鼠器移動到“字元標記輸入、顯示框”點擊，即可輸入字元。
2．標記組 系統內置了12個實驗項目的字元標記組和12個用戶定義實驗項目標記組，並可對內置字元標記進行增刪。在“標記類型”下拉選單中選擇“標記組”即可選擇實驗項目標記組。選擇完畢，實驗項目標記組載入到“字元標記庫”，點擊“標記字元組”按鈕，在“字元標記庫”中選擇要標記的字元標記即可。
3．字元標記增刪 點擊“增加字元標記”按鈕，在彈出的輸入框能輸入字元，按“確定”按鈕，字元就添加到“字元標記庫”。點擊“字元標記組”按鈕，在“標記字元庫”中選中某一字元標記，該字元顯示於“字元標記輸入、顯示框”，點擊“刪除字元標記”按鈕，該字元標記即被刪除。
4．右鍵打標法 用滑鼠右鍵（記錄、暫停或分析狀態）在記錄波形的任意位置點擊，標記即被打在點擊處。
5．修改標記 在已有標記的周圍用右鍵點擊，在彈出的移動選單選擇“修改”項，並在彈出的對話框中輸入新標記字元，按“確定” 新標記字元替代了原標記。
6．刪除標記 在已有標記的周圍用右鍵點擊，在彈出的移動選單選擇“刪除”項，標記即被刪除。
7．重疊標記 在已有標記的周圍用右鍵點擊，在彈出的移動選單選擇“打標”項，右鍵點擊處添加新的標記。
（二）時間標記
以當前記錄時間（起始記錄時間為0秒）為標記進行打標。系統在記錄狀態，在“標記類型”下拉選單中選擇“時間標記”。在需要標記時刻，用滑鼠右鍵在記錄波形的任意位置點擊，時間標記即被打在點擊處。
（三）時鐘標記
以計算機的時鐘為標記進行打標。系統在記錄狀態，在“標記類型”下拉選單中選擇“時鐘標記”，在彈出的對話框中輸入標記的間隔時間，並選中“自動打標”，點“確定”，系統按設定的時間間隔在各記錄通道打上計算機的時鐘標記。
（四）顯示刺激標註
刺激器發出刺激脈衝的同時系統自動記錄刺激脈衝參數，在“標尺和處理”下拉選單（圖2-3-12）中，選擇顯示刺激標註選單，刺激參數羅列其中，選中一個參數或幾個參數組合，被選中的刺激脈衝參數即顯示於每一刺激發出的時間點上。
十、數據存取和輸出
RM6240微機生物信號採集處理系統的數據以檔案的形式保存於計算機硬碟上，一個數據用同一檔案名稱保存於兩個檔案，其擴展名分別是.lsd和.dat，lsd是系統信息檔案，dat是數據檔案，檔案存取操作的對象是lsd檔案。數據的存取操作與Windows系統的檔案操作相同，其命令和快捷鍵也相同。檔案操作選單見圖1。
（一）數據的存儲1．新建命令
(1) 按默認參數新建 按系統設定參數建立一個數據檔案。
(2) 按當前參數新建 按當前實驗設定的參數或當前打開的數據檔案參數建立一個數據檔案。
2．打開 打開一個已存儲的數據檔案。
圖 1 RM6240檔案選單
3．保存 將記錄的數據或經過處理的數據保存到當前路徑的檔案名稱。
4．另外儲存為 改變當前路徑或檔案名稱存儲數據。
5．存當前畫面為… 保存當前螢幕顯示的波形。
6．刪除當前子檔案 間斷記錄情況下，系統將一次記錄開始到停止階段所記錄的數據作為一個數據片斷，並存儲在一個子檔案中。一項實驗進行n次記錄和停止操作，就有n個數據片斷和子檔案。子檔案的編號顯示於左上角工具列的下方。當記錄檔案包含多個子檔案時，該功能用於刪除當前屏所在的子檔案。
7．另外儲存當前子檔案為... 當記錄檔案包含多個子檔案時，該功能可將當前屏所在的子檔案存為一個新的記錄檔案，以便以後單獨使用。
8．合併所有子檔案為... 當記錄檔案包含多個子檔案時，該功能用於將所有的子檔案按編號順序合併為一個只有一個子檔案的新記錄檔案（注意：各子檔案的採樣頻率、通道數目、掃描速度、靈敏度、時間常數、導聯項目等參數必須一致）。
9．另外儲存數據處理後子檔案為... 當記錄檔案包含多個子檔案時，該功能可將當前屏經過數據處理後（濾波、微分等）的數據片斷存為一個新的記錄檔案。
1．導出檔案 該項功能可以導出當前子檔案中任意通道的數據以數據文本檔案（ *.txt）和參數文本檔案（ *.doc）形式保存。“數據文本”記錄波形數據的時刻和對應該時刻的數值，並可以用於Matlab、SPSS、SAS等著名的數據分析軟體進行分析；“參數文本”記錄波形數據所在通道的採樣頻率、時間常數、靈敏度、濾波常數和導聯方式。
2．數據列印
（1）列印模式設定 選中該選單，在彈出的“列印模式設定”框中可設定需要列印的通道、數據列印範圍和相同數據的列印份數等。
① 列印通道設定 選擇需要列印數據的通道。
② 當前屏多塊列印 將當前屏選中通道的數據列印在一張A4紙上，拷貝數在“列印塊數”中選擇。
③ 當前屏整體列印 將當前屏選中通道的數據列印在一張A4紙上。列印的份數為1。
④ 區域列印 將當前屏選中通道中的一個區域裡的數據列印在一張A4紙上，拷貝數在“列印塊數中選擇。
⑤ 多通道連續屏列印 列印當前子檔案被選中通道的數據，以當前屏數據為列印的第一頁，每屏數據列印一頁（一張A4紙），連續列印至數據結束，每屏數據寬度由掃描速度決定。
⑥ 單通道連續屏打一印 列印當前子檔案被選中一個通道的數據，以當前屏數據為列印的第一頁，每屏數據列印頁（一張A4紙），連續列印至數據結束，每屏數據寬度由掃描速度決定。選擇多行，每屏數據在一頁紙上列印4份拷貝。
（2）列印預閱 在螢幕顯示被列印數據的排版格式，列印前一定要“列印預覽”，如果對排版格式和列印份數不滿意，可在“列印模式設定”重新設定。
（3）列印 將數據輸出到印表機進行列印。
（4）列印設定 一般情況下，不要改變“列印設定”視窗中的設定。
十一、數據編輯
在“編輯”選單選擇“數據編輯”或在工具列點擊“數據編輯”工具“I”,系統系統即進入數據編輯狀態，並在螢幕右上角彈出浮動的數據編輯工具小視窗（圖1）。
1．數據選取 滑鼠移到欲編輯波形的始端，壓下滑鼠左鍵，按住左鍵並向左或右拖動滑鼠至欲編輯波形的末端，釋放滑鼠器左，欲編輯波形的背景呈黑色。
圖1數據編輯工具
2．數據剪下 用滑鼠器點擊“剪下”工具，當前選取的數據段即被刪除。
3．撤銷剪下 用滑鼠器點擊“撤銷”工具，恢復上一次被數據剪下數據（該功能只能撤銷一次剪下）。
4．保留剪下 當數據中只需要少量數據時，選取需要數據，刪除其餘的不需要的數據。其操作方法如下：
（1）選擇保留數據 選取一段數據後點擊“選擇保留區域”工具，以確定一段數據。反覆操作即可選取多段欲保留數據段。
（2）顯示保留結果 當選取完欲保留數據段後點擊“顯示保留結果”，即可將所選取的數據段自動連線並顯示。
5．還原 用滑鼠器點擊“還原”工具，取消所有的編輯，數據恢復到原始狀態。
6．退出編輯 點擊“數據編輯”工具“I”，使其彈出，系統退出“數據編輯”狀態。
