什麼是雙機雙櫃
一般的雙機熱備都採用雙機單磁碟陣列方式，但隨著數據存儲市場的競爭激烈，硬體產品性能不斷提高，價格下調，雙機雙櫃方式，即用兩個磁碟陣列存儲同樣數據完成鏡像冗餘的熱備方式開始逐漸流行。雙機雙櫃採用磁碟陣列冗餘配置，徹底避免了磁碟陣列的單點故障，使得用戶的套用服務、關鍵數據均得到了保護，是一種完善的線上保護方案。
雙機雙櫃的典型架構

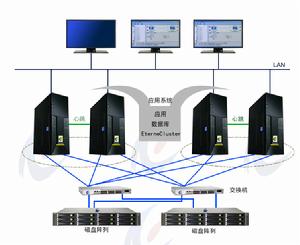

雙機雙櫃一般採用雙伺服器，雙磁碟陣列的方式，磁碟陣列間通過鏡像方式實現磁碟陣列的冗餘，伺服器端通過高可用集群軟體配置實現套用服務高可用。其典型架構圖如下所示：
雙機雙櫃配置圖可以看到，這種冗餘性配置保證了核心套用系統7*24*365不間斷運行，確保核心信息系統應訪問的不間斷運行及線上數據的安全性。
雙機雙櫃的實施
利用VeritasStorageFoundation的免費版本加上易騰數信公司的EterneCluster進行雙機雙櫃的實施，並且其性價比高，性能穩定。
EterneCluster是一群集高可用產品，支持多節點，當然支持兩節點的集群環境。支持多種存儲和多種伺服器架構，配置多種工作模式、節點和任務可用靈活多樣配置、具有更高的性價比高可用性的特點。
VeritasStorageFoundation是symantec公司推出的磁碟系統以及數據信息管理工具軟體，適用於企業進行統一平台的存儲資源系統管理，擁有較高的透明度和控制能力。
利用VeritasStorageFoundation的免費版本所提供的鏡像功能加上易騰數信公司的群集軟體EterneCluster的雙機版本EterneCluster-DN來實施一個性能優良，價格低廉的雙機雙櫃高可用解決方案。
具體實施
1. 硬體環境保證2台伺服器主機和存儲設備，無論是採用光線，iSCSI，SAS方式均可。
2. 通過磁碟陣列的RAID功能，配置磁碟陣列
3. 主機端安裝VeritasStorageFoundation（VSF）軟體，對磁碟陣列映射到主機端的磁碟創建動態磁碟組（假設為Harddisk3,Harddisk4,創建的動態磁碟組為dg0）。並創建卷（Volume），類型為鏡像（mirror）類型，這樣就可以對兩個磁碟陣列的內容通過VSF實現鏡像功能。從而保證當任何一台存儲發生故障，另外一台正常的存儲有完整的相同的數據供套用使用，實現數據不丟失，保障數據的安全和可用性。
4. 主機端安裝EterneCluster軟體，通過對VSF設定的卷（Volume）的配置，即可實現套用的高可用管理。EterneCluster可以直接識別到Harddisk3,Harddisk4，即設備為\\.\PhysicalDriver3,\\.\PhysicalDrive4，磁碟組名字為dg0，類型為動態磁碟。
通過這種雙機雙櫃配置從而解決用戶環境中的存儲設備單點故障問題，通過這種模式的部署，也可以使用戶系統中的整個伺服器、存儲、甚至套用都能實現全冗餘，並且在發生任何套用問題、伺服器故障等情況下，EterneCluster實現伺服器切換，有效的保證了系統的整體可靠性。
