定義

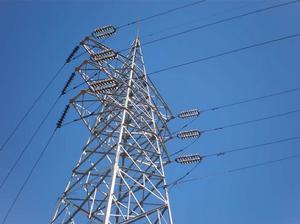

桿塔兩側各布置一迴路，每一迴路均為垂直排列的布置方式。
排列方式
導線和避雷針在桿塔上的位置稱為導線在桿塔上的排列方式。導線排列方式沒有絕對固定，常見的有三種：垂直排列、水平排列和三角形排列。
1，垂直排列方式
垂直排列方式使用於雙迴路配電線路，兩個迴路的導線分別懸掛於桿塔兩側。這種排列結構緊湊，節省投資，但是桿塔較高，增加雷擊機會，而上下層導線容易相互接近而發生相間閃落因此這種排列的運行可靠性較低根據排列方式不同可分為：正六邊形、傘形、倒傘形、平行形等水平排列方式。
2，水平排列
對於10KV和35KV配電線路中跨越桿、跨越直線桿等，套用兩棵桿與橫擔組成門型結構，導線使用懸式絕緣子固定於橫擔上，桿頂可以設定兩根避雷線。這種桿塔能承受較大的負載。
3，三角形排列
三角形排列方式常有3種布置方法，線路採用針式絕緣子時；線路採用懸式絕緣子；桿頂可設定避雷線。
背景簡介
隨著我國城市化進程加快，電力架空線路走廊的資源越來越少。正在開展前期工作的500kV錢江輸變電工程就是為了滿足杭州錢江新城負荷快速增長，避免多回220kV走線而建設的。該工程在靠近城市負荷中心建設500kV錢江變，採用雙回500kV輸電線路從喬司變供電。由於該輸電線路工程經過杭州城郊經濟發達地區，沿線房屋密集，拆遷費用遠大於工程本體投資。為儘量減少拆遷範圍，要求雙回輸電線路壓縮線間距離; 同時由於該工程靠近杭州筧橋機場，在機場4km側淨空範圍內鐵塔全高不超過50m。在限寬、限高的約束條件下，新設計的500kV雙回垂直排列緊湊型線路為工程的順利建設實施提供技術依據。
緊湊型架空送電線路是指通過對導線的最佳化排列，三相導線間無接地構件，達到提高自然輸送功率、減少線路走廊寬度，提高單位走廊輸電容量的架空送電線路輸電技術。
相比於以往緊湊型輸電線路主要側重在提高輸送容量不同，新設計的500kV雙回垂直排列緊湊型線路主要為了解決壓縮線路走廊、降低整塔高度，其次為了提高輸送容量。
經濟技術分析

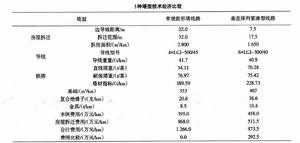

技術經濟對比緊湊型線路三相導線布置在同一塔窗內，宜採用等邊倒三角對稱布置。湖南長沙500kV星星線是國內第一條 500kV雙回垂直排列緊湊型線路，於2014年7月投產。線路長度22.84km，設計覆冰15mm，設計大風30m/s，與常規鼓形塔線路技術經濟比較如圖所示。
由圖可知，雙回垂直排列緊湊型線路本體投資較常規鼓形塔線路高約60萬元/km，以房屋補償單價2000元/平方米計，60萬元折合一棟300平方米的房屋。因此，雙回垂直排列緊湊型線路在房屋密集區具有比較明顯的經濟優勢。
防雷性能與短路擺動控制
雙回垂直排列緊湊型線路鐵塔衝擊接地電阻20歐姆以下時，可滿足500kV線路耐雷水平大於125kA的要求。與常規雙迴路鼓形塔線路相比，雙回垂直排列緊湊型線路鐵塔耐雷水平較高，雷擊桿塔跳閘率較低；同時由於地線間距小，防雷保護角小，繞擊跳閘率更低。綜合雷擊桿塔跳閘率和繞擊跳閘率，雙回垂直排列緊湊型線路雷擊跳閘率較常規雙迴路鼓形塔線路降低12%左右。桿塔呼高和衝擊接地電阻越低，防雷性能優勢越明顯。
電力系統發生短路故障時，由於短路電動力的作用，導線相互吸引而靠近，使相間距離減小。為避免相導線碰線和相間空氣絕緣擊穿，必要時需安裝相間間隔棒加以支撐。以三相短路電流下不碰線為控制條件，得到不加裝相間間隔棒的邊界條件如下:①三相短路電流40kA/0.1s，檔距700m以內可不加裝相間間隔棒；②三相短路電流50kA/0.1 s，檔距500m以內可不加裝相間間隔棒；③三相短路電流58kA/0.1s，檔距400m以內可不加裝相間間隔棒。超出上述檔距應加裝相間間隔棒。
