雙向示流信號器
示流信號器又名流量控制開關，用於監測管道內液體流量。將示流信號器串接在管路中，當管道內有正常流量液體通過時，示流信號器發出正常信號。當管道內液體流量低於一定值時，它能自動地發出信號報警，以保護主設備。
特點
◎不受環境限制，不受振動干擾。
◎槓桿、軸承機構在介質外，不怕污染。
◎有錶盤、指針直接顯示管內流體流量。
◎有雙控功能既可用於最大與最小流量控制，又可用於報警流量與停機流量控制，還可以用於雙向(正、反)顯示。
◎採用全密封結構將示流器波紋管腔與流體介質隔絕，能避免因雜質進入波紋管內而引起靶桿作失靈。在水質惡劣條件下（如泥沙、浮游生物豐富等）能正常工作。
套用
雙向示流信號器適用於監測水道或油道的流量大小。廣泛套用於電廠、水電站冷卻水和油路系統中。
工作原理
本示流信號器主要由噴嘴系統、槓桿、微動開關及指示部分組成。水流經過噴嘴系統產生壓差使槓桿擺動，當水流量超設定值時，槓桿克服彈簧力使微動開關作發出正常信號，此時指針向開的位置；當水流流量低於設定值，液流力小於彈簧力，彈力使微動開關動作發出低流量信號，此時指針向關的位置，採用端面指針設計，觀察直觀、造型美觀。
技術指標
◎介質壓力小於1MPa，介質無腐蝕性。◎環境溫度：0.5～40℃
◎相對濕度:＜95%
◎信號開關功率：50W
◎額定電壓：DC220V3AAC220V5A
◎用戶可在一定範圍內調整流量動作值
◎進出口管路長有5～10倍管徑直管段水平安裝
◎安裝於室內無爆炸氣體和腐蝕金屬與破壞絕緣的氣體或塵埃

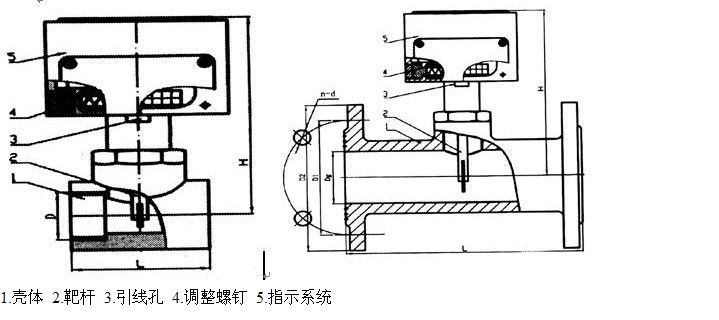

外形尺寸

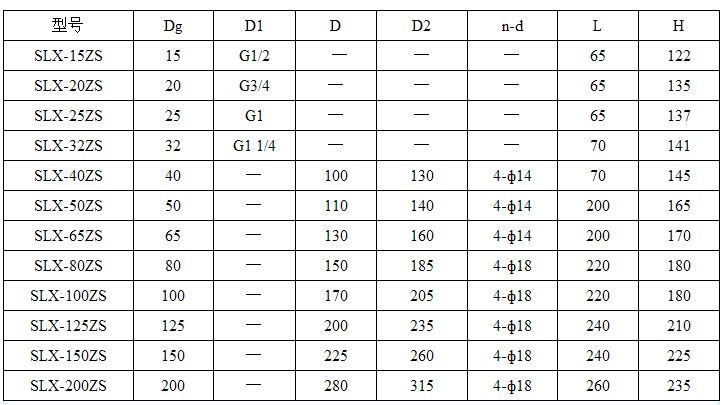

選型參考外形圖片

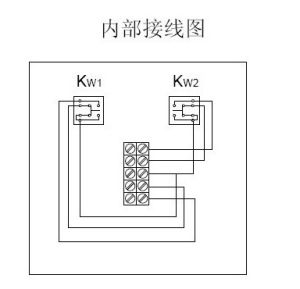

產品接線圖
產品接線圖選型說明

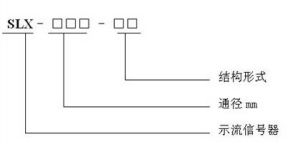

選型說明
