電磁式
基本介紹
當合閘線圈通電時，銜鐵克服彈片的反作用力而動作，此時信號牌為紅色。當合閘線圈斷電時，由於彈片作用，使銜鐵仍處於合閘位置。只有跳閘線圈通電時，銜鐵克服了彈片的反作用力而被吸向跳閘位置，此時信號牌為綠色。當跳閘線圈斷電時，由於彈片的限制，銜鐵仍然處於跳閘位置。因此實現了閉鎖的目的。
工作環境
1.大氣壓力：80~110kPa；
2.空氣相對濕度不大於90%（25℃）；
3.周圍介質溫度：-25~+40℃；
4.安裝位置偏離其安裝垂直面的任一方向不大於5°；
5.使用地點不允許有較強的振動與衝擊；
6.使用地點不得有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有較嚴重的黴菌；
7.使用地點應具有防禦雨、雪、風、沙的設施；
8.使用地點不允許有較強的外磁感應強度。
靜態導軌式
基本介紹

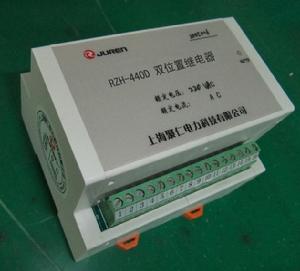

靜態導軌雙位置繼電器用於需要大容量雙穩態觸點的各種保護和自動控制裝置中，作為切換、以實現閉鎖作用，並有位置指示。 是電力系統和自動化控制中老型電磁式雙位置中間繼電器的更新產品。
產品特點
具有以下特點：
1、 RZH系列繼電器是採用導軌式安裝結構，體積小，安裝方便。
2、 跳位、合位採用電子光隔啟動，啟動電流小、內阻大、交直流通用。
3、 輔助電源交直流通用。
4、 採用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
5、 觸點容量大。
技術參數
1. 額定值：額定電壓DC/AC110V、220V、380V。
2. 動作值：動作電壓直流應不大於額定電壓70%，交流應不大於額定電壓75%。
3. 動作時間不大於15ms。
4. 觸點容量：在電壓不超過250V,電流不超過1A，時間常數為5ms±0.75ms直流有
負荷電路中，斷開容量為150W；在電壓不超過250V，電流不超過10A,功率因數為cosΦ=0.4±0.1的交流電路中，斷開容量為1500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
5. 跳位合位啟動電流不大於5Ma。
6. 功率消耗：在額定電壓下不大於5W/5VA。
7. 絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯繫的各電路之間耐受交流50HZ電壓2KV歷時一分鐘試驗無擊穿。
