防震壓力表

防震壓力表

防震壓力表表殼為全密閉型結構,內部填充防震液(一般為甘油或者矽油)並加裝緩衝機構,減輕環境劇烈振動及介質脈衝對儀表示值的影響,防震壓力表指示穩定清晰。

防震壓力表的詳細介紹

防震壓力表圖片防震壓力表圖片
YN-50/60/100/150防震壓力表適用於環境劇烈振動場所,可耐受介質的脈動,衝擊及突然卸荷,儀表指示穩定清晰。廣泛套用於機械、石油、化工、冶金、礦山、電力等部門,測量對銅和銅合金無腐蝕性介質的壓力。

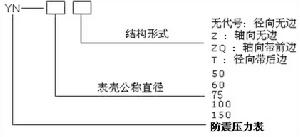

防震壓力表型號命名

防震壓力表型號命名防震壓力表型號命名

防震壓力表技術參數:

型號 結構形式 精確度% 測量範圍 MPa
YN-50Z 軸向無邊 ±2.5 0~0.16;0~0.25;0~0.4;0~0.6;0~1.0
0~1.6;0~2.5;0~4;0~6;0~10;
0~16;0~25;0~40;0~60
YN-60
YN-60T
YN-60Z
YN-60ZQ
徑向無邊
徑向帶後邊
軸向無邊
軸向帶前邊
YN-100
YN-100T
YN-100Z
YN-100ZQ
徑向無邊
徑向帶後邊
軸向無邊
軸向帶前邊
±1.6 -0.1~0;-0.1~0.06;-0.1~0.15;
-0.1~0.3;-0.1~0.5;-0.1~0.9
-0.1~1.5;-0.1~2.4;
0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6
0~2.5;0~4.0;0~6.0;0~10;0~16
0~25;0~40;0~60
YN-150
YN-150T
YN-150Z
YN-150ZQ
徑向無邊
徑向帶後邊
軸向無邊
軸向帶前邊
註:軸向可按要求帶方形前邊。

使用工作溫度:-5℃~55℃;-25℃~55℃
使用工作環境振動頻率不大於25Hz,振幅不大於1mm
儀表執行標準:Q/320211 DGH01-2003

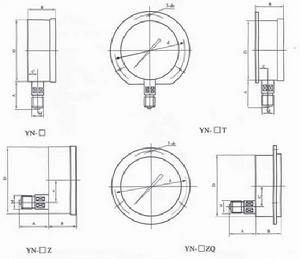

防震壓力表的外形尺寸:

防震壓力表外形尺寸示意圖防震壓力表外形尺寸示意圖

型號 外形尺寸 mm
A B C D d d0 M
YN-50Z 29 24 0 50 / / 14X1.5
YN-60 31 32 14 60 / /
YN-60T 31 32 15 75 3.4
YN-60Z 30 32 0 / /
YN-60ZQ 30 32 0 75 3.4
YN-100 44 45 18 100 / / 20X1.5
YN-100T 44 46 19 118 5.5
YN-100Z 43 45 34 / /
YN-100ZQ 43 45 44 118 5.5
YN-150 50 47 19 149 / / 20X1.5
YN-150T 50 48 20 165 5.5
YN-150Z 51 47 55 / /
YN-150ZQ 51 47 55 165 5.5
註:連線螺紋可按要求訂貨

使用與訂貨須知:

使用中因環境溫度過高,儀表指示值不回零位,可用細針在儀表橡皮塞上通一小孔,使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量範圍。
