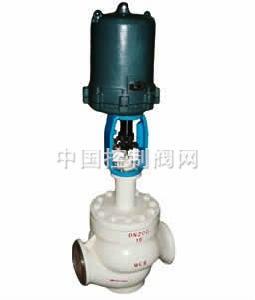

產品簡圖
型號：CV3000-DHSC 防爆電動籠式單座控制閥結構特點和套用範圍
CV3000–DHSC防爆電動籠式單座控制閥適用於高壓差易產生閃蒸空化的場合，是一種高性能的單座控制閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈 S流線型的通道，使其壓降損失小，流量大，可調範圍廣。閥芯導向面積大，抗振性好。控制閥的泄漏量符合ANSI B16.104標準。控制閥配用多彈簧薄 膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92、VDS4006-92標準。
主要技術參數和性能指標
閥體
閥體型式 直通單座鑄造球形閥公稱通徑 40、50、65、80、100、150、200mm
公稱壓力
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
PN: 1.6、4.0、6.4MPa
連線型式
法蘭連線：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
焊接連線：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料
鑄鋼（ZG230-450） 鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）：-17～+230℃
伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
伸長Ⅲ型（EⅢ）：-196～-100℃
註：工作溫度不準超過各種材料的允許範圍
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 單座套筒式柱塞型閥芯套筒形式 分離式套筒
材料
不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L） 不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式DKZ系列電動執行機構；
361L系列電子式電動執行機構；
SKZ系列電子式電動執行機構；
PSL系列電子式電動執行機構
輸入信號
DKZ執行機構: Ⅱ型0～10mA?DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
361L執行機構: 4～20mA·DC、1～5V·DC(輸入電阻250Ω)
SKZ執行機構: 4～20mA·DC、1～5V?DC
PSL執行機構: 4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz
361L執行機構：220V，50Hz
SKZ執行機構：單相控制220V，50Hz
PSL執行機構：單相控制220V，50Hz；三相控制380V，50Hz
手動機構
DKZ執行機構：手輪
361L執行機構：離合式
SKZ執行機構：手輪
PSL執行機構：手輪
閥作用型式
電關式或電開式附屬檔案
定位器、手輪機構、閥位傳送器等性能
泄 漏 量符合標準ANSI B16.104Ⅳ級，小於額定Cv的0.01%
回差
配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差
配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
註：採用標準的V型聚四氟乙烯填料時
