開關電源原理

開關電源是一種電壓轉換電路，主要的工作內容是升壓和降壓，廣泛套用於現代電子產品。因為開關三極體總是工作在“開”和“關”的狀態，所以叫開關電源。開關電源實質就是一個振盪電路，這種轉換電能的方式，不僅套用在電源電路，在其它的電路套用也很普遍，如液晶顯示器的背光電路、日光燈等。開關電源與變壓器相比具有效率高、穩性好、體積小等優點，缺點是功率相對較小，而且會對電路產生高頻干擾,變壓器反饋式振盪電路，能產生有規律的脈衝電流或電壓的電路叫振盪電路，變壓器反饋式振盪電路就是能滿足這種條件的電路。

BUCK 、BOOST電路原理分析：

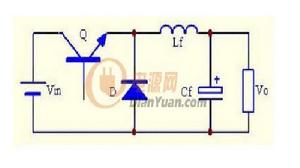

Buck變換器

Buck變換器也稱降壓式變換器，是一種輸出電壓小於輸入電壓的單管不隔離直流變換器。

圖中，Q為開關管，其驅動電壓一般為PWM(Pulse width modulation脈寬調製)信號，信號周期為Ts，則信號頻率為f=1/Ts，導通時間為Ton，關斷時間為Toff，則周期Ts=Ton+Toff，在電感電流連續的工作狀況下，占空比Dy= Ton/Ts。

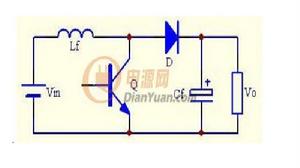

Boost變換器

也稱升壓式變換器，是一種輸出電壓高於輸入電壓的單管不隔離直流變換器。

開關管Q也為PWM控制方式，但最大占空比Dy必須限制，不允許在Dy=1的狀態下工作。電感Lf在輸入側，稱為升壓電感。Boost變換器也有CCM和DCM兩種工作方式

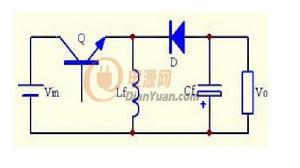

Buck/Boost變換器

也稱升降壓式變換器，是一種輸出電壓既可低於也可高於輸入電壓的單管不隔離直流變

換器，但其輸出電壓的極性與輸入電壓相反。Buck/Boost變換器可看做是Buck變換器和Boost變換器串聯而成，合併了開關管。
Buck/Boost變換器也有CCM和DCM兩種工作方式，開關管Q也為PWM控制方式。

按振盪方式分類

自激式

是無須外加信號源能自行振盪，自激式完全可以把它看作是一個變壓器反饋式振盪電路.

它激式

則完全依賴於外部維持振盪，在實際套用中自激式套用比較廣泛。根據激勵信號結構分類；可分為脈衝調寬和脈衝調幅兩種，脈衝調寬是控制信號的寬度，也就是頻率，脈衝調幅控制信號的幅度，兩者的作用相同都是使振盪頻率維持在某一範圍內，達到穩定電壓的效果。變壓器的繞組一般可以分成三種類型，一組是參與振盪的初級繞組，一組是維持振盪的反饋繞組，還有一組是負載繞組。在家用電器中使用的開關電源，將220V的交流電經過橋式整流，變換成300V左右的直流電，濾波後進入變壓器後加到開關管的集電極進行高頻振盪，反饋繞組反饋到基極維持電路振盪，負載繞組感應的電信號，經整流、濾波、穩壓得到的直流電壓給負載提供電能。負載繞組在提供電能的同時，也肩負起穩定電壓的能力，其原理是在電壓輸出電路接一個電壓取樣裝置，監測輸出電壓的變化情況，及時反饋給振盪電路調整振盪頻率，從而達到穩定電壓的目的，為了避免電路的干擾，反饋回振盪電路的電壓會用光電耦合器隔離。大多數開關電源有待機電路，在待機狀態開關電源還在振盪，只是頻率比正常工作時要低。

維修

有些開關電源很複雜，元器件密密麻麻，很多保護和控制電路，在沒有技術支持的情況下，維修起來是一件很頭疼的事。在我面對這種情況時，首先我會找到開關管及其參與振盪的外圍電路，把它從電路中分離出來，看它是否滿足振盪的條件，如檢測偏置是否正常，正反饋有無故障，還有開關管本身，開關電源有極強大的保護功能，排除後檢察控制和保護及負載電路。
