產品概述

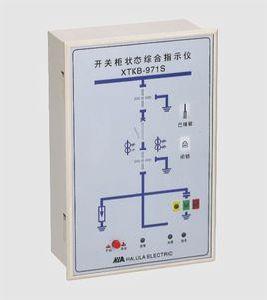

HB-KZ開關狀態指示器是一種新型的多功能、高集成度、高智慧型化模擬動態顯示的自動裝置，集一次迴路模擬圖、開關狀態、彈簧儲能狀態、斷路器位置、接地刀狀態、高壓帶電指示、高壓帶電閉鎖、溫濕度控制等多種功能於一體，配置靈活，操作方便、顯示直觀，信息豐富，人機界面清晰，是傳統安裝方式的最佳替代品。本產品集操作與顯示於一體，可避免操作員對系統的誤操作，提高系統的可靠性。選用時，只要提供一次方案圖即可。可帶RS485通信，實現遠程自動化管理。
本裝置採用一體化布局，安裝於3-35kV戶內開關櫃。適用於中置櫃、手車櫃、固定櫃、環網櫃等多種開關櫃。產品美化了面板結構、簡化了現場接線、提高了安全性能。
工作原理
1. 裝置由模擬指示部分、高壓帶電指示部分、溫濕度控制部分及通信部分組成。
2. 模擬指示電路的開關量輸入信號取自開關櫃中一次元件的輔助觸點。經噪聲吸收、光電隔離電路，信號由CPU進行智慧型邏輯控制處理，驅動動態模擬數碼管顯示各開關量的分、合狀態；
3. 高壓帶電指示電路的輸入信號取自與母線相連的高壓帶電感測器。經浪涌吸收、電流抑制、電磁隔離電路，由CPU對三相電壓信號進行數字噪聲濾波、相序識別、幅值計算後，輸出高壓帶電閉鎖信號，並以高亮度LED指示高壓帶電相及閉鎖狀態；
4. 溫濕度控制電路配用1路溫濕度感測器，將溫濕度數值以數位訊號的形式採集到CPU，經過運算處理邏輯判斷，自動控制加熱器或風機進行工作，以防止凝露的產生；
5. 裝置通過RS485匯流排與後台監控計算機進行組網通信，能夠方便的實現一台或多台開關櫃組成的電氣一次系統的實時動態運行模擬與遠程環境監控。
裝置特點
1.可替代一次迴路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電閉鎖指示器、溫濕度控制等元件，從而簡化了開關櫃的面板結構；
2.裝置採用高速嵌入式CPU，具有精度高、抗干擾能力強、數據採集運算速度快等優點；
3.模擬指示部分針對現場操作設計，顯示清晰、形象、直觀；
4.高壓帶電指示燈採用高亮度發光二極體，使用壽命長，確保運行的穩定。帶電閉鎖可防止誤入帶電間和發生誤操作，系統發生單相接地或缺相的異常情況下，保證能可靠閉鎖，具有極高的安全性。配套的高壓帶電感測器具有爬距大、機械強度高、耐電弧能力強、高衝擊性、高防化和耐熱性、極好的尺寸穩定性、局部放電小等優點；
5.溫濕度控制採用數字式溫濕度感測器。使用高集成度一體化晶片，全數位化測量，凝露加熱自恢復，具有高精度、高可靠性等優點。可帶1路加熱器和1路散熱風機，實現對被測環境溫濕度的實時監測和自動控制；
6.該型產品性能穩定、安裝方便，並具有良好的環境耐受能力與電磁兼容性，能夠長期安全可靠運行。
