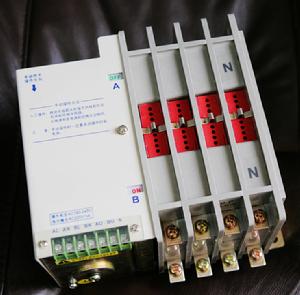

新雙電源開關

功能代號：N控制部分一體化，自投自復。 規格標號：100電流規格，單位A，如： 雙電源自動轉換開關為無源輔助輸出接點，其接點額定容量為AC220V/10A。

雙電源自動轉換開關PC級
1.簡述

雙電源開關

隨著社會的發展，人們對供電的需求也越來越高，很多場合用兩路電源來保證供電的可靠性，這就需要一種在兩路電源之間進行可靠切換，以保證正常穩定供電的轉換裝置。雙電源自動轉換開關就是我們企業採用最新技術為滿足這一要求而開發的一種專用產品，該產品具備如下特點：
1、不同於以往兩隻負荷開關或兩隻斷路器組成的過渡性雙電源轉換開關，該自動轉換開關將兩隻切換開關組，整合於一體化的雙端輸入塑殼中，同時控制裝置內置，無須外部電路，即可執行從異常電源自動切換到正常電源的工作。
2、電磁瞬時切換，速度為同類轉換開關最快，體積小，結構緊湊，可靠性相應增強。相對同類雙電源轉換開關中，安裝高度最低，更適合嵌入式配電箱安裝。
3、PC級，能夠接通、承載，但不分斷過載、短路電流，符合《低壓配電電氣設計規範GB50054-95》以及即將頒布的《民用建築電氣設計規範》設計要求。
二、型號

企業代號	類組代號	設計序號	功能代號	規格標號		輔助代號
TK	Q	5	N	100	/	3

企業代號：TK 企業代號
類組代號：Q　自動轉換開關電器用途號
派生代號：2　兩段式結構，無中間位，符合一、二級負荷消防系統等供電的規定要求。
3　三段式結構，可使兩路接入電源同時切斷，用於下端設備為感性大電流負荷場合。
功能代號：N　控制部分一體化，自投自復。
R　控制部分一體化，互為備用。
F　控制部分一體化，具備發電機啟動功能。
S　外加控制裝置型，需接二次線路或採用控制器操作。
規格標號：100　電流規格，單位A，如：
63A框架電流含16A、32A、50A、63A電流規格
125A框架電流含32A、50A、63A、80A、100A、125A電流規格
250A框架電流含125A、160A、200A、225A、250A電流規格
500A框架電流含350A、400A、500A電流規格
輔助代號：3　產品極數，三極。
4　四極，帶中性極N。
2　二極，單相產品。
三、外形及安裝尺寸
63A-250A安裝尺寸（單位為mm）

殼架電流	A	B	C	D	E	F	G	H
63A2P	162	86	152	193	22	12	φ6	M8
63A3P	185	109	152	193	22	12	φ6	M8
63A4P	207	131	152	193	22	12	φ6	M8
125A2P	209	101	152	200	30	15	φ6	M8
125A3P	239	131	152	200	30	15	φ6	M8
125A4P	269	161	152	200	30	15	φ6	M8
250A2P	219	115	152	200	35	20	φ6	M8
250A3P	254	150	152	200	35	20	φ6	M8
250A4P	289	185	152	200	35	20	φ6	M8

400A-500A安裝尺寸（單位為mm）

殼架電流	A	B	C	D	E	F	G	H
400A3P	340	226	200	290	60	40	φ9	φ14
400A4P	400	288	200	290	60	40	φ9	φ14
500A3P	340	226	200	290	60	40	φ9	φ14
500A4P	400	288	200	290	60	40	φ9	φ14

63A-250A殼架高度為115mm，400A、500A殼架高度為135mm，此高度不含把手，把手可取下，面板至櫃體安全距離應大於：30mm（400V），60mm（690V）。
四、安裝
雙電源自動轉換開關應安裝在無導電塵埃及侵蝕性、易爆、易燃氣體的乾燥環境中，環境溫度應保持在-5℃-60℃之間，並避免雨淋及進水。裝置不能受到撞擊和震動，其安裝垂直斜度不超過5度，安裝場所的外磁場在任何方向不應超過地磁的5倍，當海拔超過2000m以上，應考慮降容。
在主電路端子接線時，應避免導線彎曲直接加在端子上，滅弧室與櫃體應留大於30mm的消弧距離。輸入控制操作電壓在AC190-240V之間。
雙電源自動轉換開關為無源輔助輸出接點，其接點額定容量為AC220V/10A。63型雙電源自動轉換開關具備合閘有源輸出，其接點額定容量為AC220V/3A，用戶可根據需要自行接出。
五、操作
自動轉換開關在保證電動操作的前提下，對於人工手動操作因操作者差異、斷閉力量、速度不同故因無法保證，在人工手動操作做有負載操作時，可能會存在觸頭接融、燒灼、拉弧等現像產生，如果確實需要人工手動操作，請注意以下兩點：其一當發生電磁機構故障無法動作時，此時務必要注意將電操操作電源處於斷開狀態，再手動操作。其二對操作機構、接入部件做檢查後，要注意操作速度與操作到位置，最妥當是處於斷開後級負載狀況下操作。
ATS常用A電源投入方法：當處於備用B電源投入時，將把手缺口插入左側操作軸按箭頭所示方向往後拉到定位即可。
ATS備用B電源投入方法：當處於常用A電源投入時，將把手缺口插入左側操作軸按箭頭所示方向往後拉到定位即可。
注意：ATS中轉換常用A電源投入和備用B電源投入是同一種操作方法。
ATS(三段式)手動跳脫：取下手動操作把手的狀態下，以起子插入左側解扣孔中並往內壓，即可跳脫，然後再觀察ON/OFF指示確認是否已經分斷兩路。
ATS(三段式)常用A電源手動投入：跳脫後將把手缺口插入左側操作軸，再將把
手往上扳，再檢查ON/OFF指示器是否確定投入，操作後再將把手取下。
ATS備用B電源手動投入：手動跳脫後，將手動把手前端缺口插入左側操作軸，而後將螺絲起子插入右側B電源選擇孔中，並往內壓，保持起子壓住位置，同時將手動操作把手往上扳，即可投入B側電源，再檢查ON/OFF指示器是否確定投入，操作完成後再將把手取下。
