開敞式溢洪道

簡介

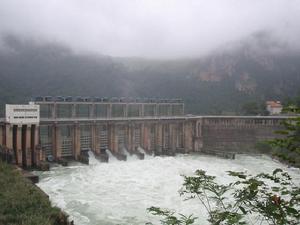

開敞式濫洪道是指具有自由水面的進水口和明槽泄流的岸邊式溢洪道。開敞式溢洪道的泄流量與堰頂水頭的3/2次方成正比，超泄能力較大，有正槽式溢洪道和倒槽式溢洪道兩種布置形式。

分類

開敞式溢洪道分為正槽式溢洪道、側槽式溢洪道和滑雪道等幾種型式，少數情況下開敞式溢洪道專指正槽式溢洪道。開敞式溢洪道適應泄流量和落差的範圍較廣，超泄能力較強，在水利工程中採用較多。

套用

開敞式溢洪道通常主要指正槽式溢洪道，在水利樞紐中採用得較多，一般由進水渠、控制段、泄槽、消能工和出水渠組成。

示意圖

開敞式溢洪道的布置示意圖如圖1所示：

進水渠

進水渠水庫與控制段之間的連線段具有進水及調整水流的流態作用。進水渠進口應根據不同的地形採用適宜的斷面形狀，使水流平穩入渠並易於施工，多為喇叭口形。進水渠一般呈等寬或收縮的梯形斷面。在平面布置上儘量短、直，需要轉彎時，其軸線的彎曲半徑要大於渠內水面寬的5倍，在控制段前要有2～3倍渠內水深的直線段。進水渠的底寬與控制段連線處應與溢流前緣等寬，底坡宜為平底或不大的傾向水庫的反坡，渠底高程應比控制堰頂低。
